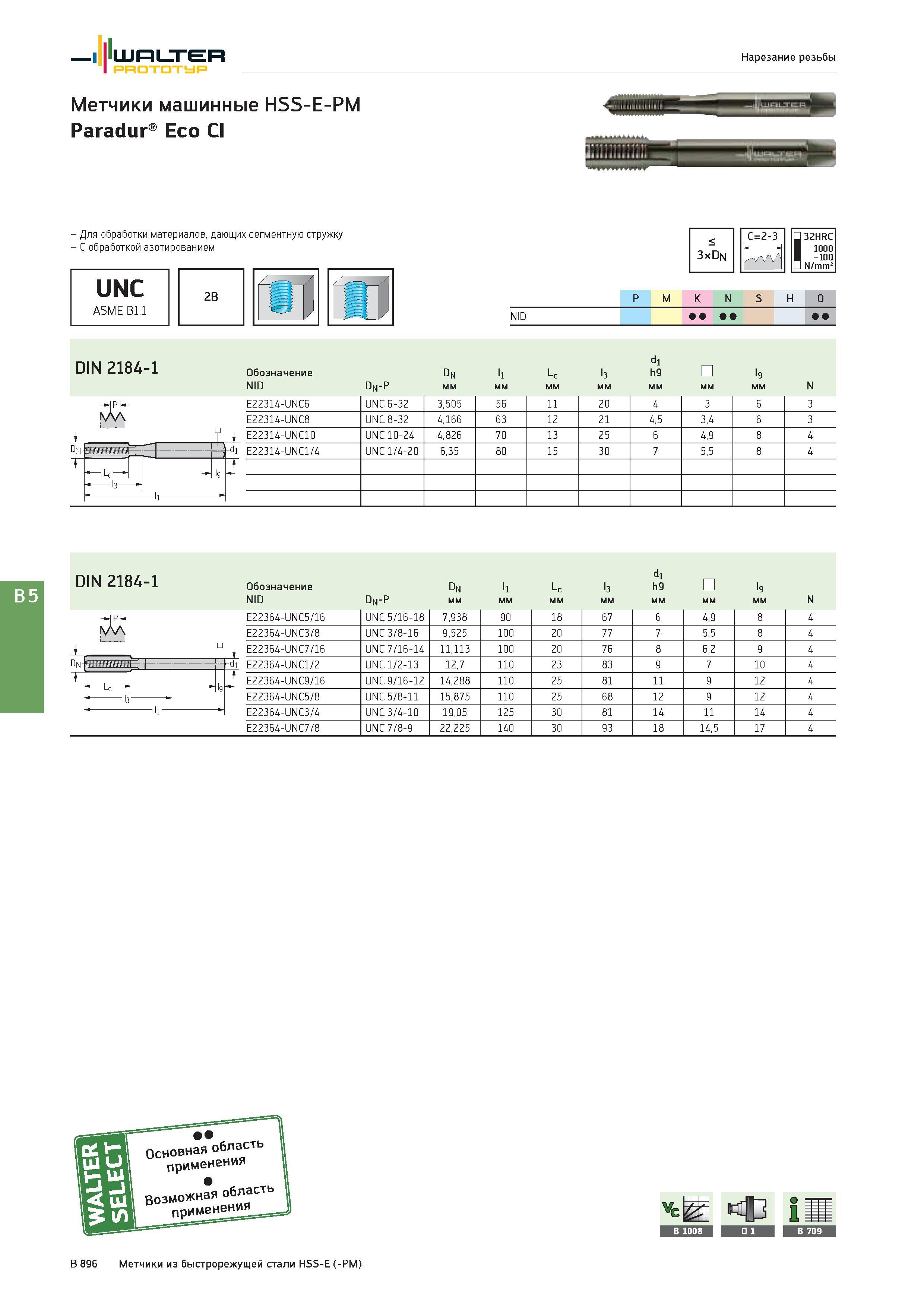

Walter Prototyp Нарезание резьбы Метчики машинные HSS-E-PM Paradur Eco CI Для обработки материалов, дающих сегментную стружку - С обработкой азотированием UNC ASME B1.1 2B < 3xDn C=2-3 32HRC 1 1000 s r\f\A 1 -100 N/mm2 p M K N S H O NID DIN 2184-1 Обозначение NID Dn-P Dn мм l1 мм 1з мм dl h9 мм мм l9 мм DIN 2184-1 Обозначение Dn l1 Lc l3 d1 h9 l9 nid Dn-P мм N Dn -di t Lc l9 1 ll- E22364-UNC5/16 UNC 5/16-18 7,938 90 18 67 6 4,9 8 4 E22364-UNC3/8 UNC 3/8-16 9,525 100 20 77 7 5,5 8 4 E22364-UNC7/16 UNC 7/16-14 11,113 100 20 76 8 6,2 9 4 E22364-UNC1/2 UNC 1/2-13 12,7 110 23 83 9 7 10 4 E22364-UNC9/16 UNC 9/16-12 14,288 110 25 81 11 9 12 4 E22364-UNC5/8 UNC 5/8-11 15,875 110 25 68 12 9 12 4 E22364-UNC3/4 UNC 3/4-10 19,05 125 30 81 14 11 14 4 E22364-UNC7/8 UNC 7/8-9 22,225 140 30 93 18 14,5 17 4 Основная область применения Возможная об сТЬ применения B 896 Метчики из быстрорежущей стали HSS-E (-PM) L с N мм
