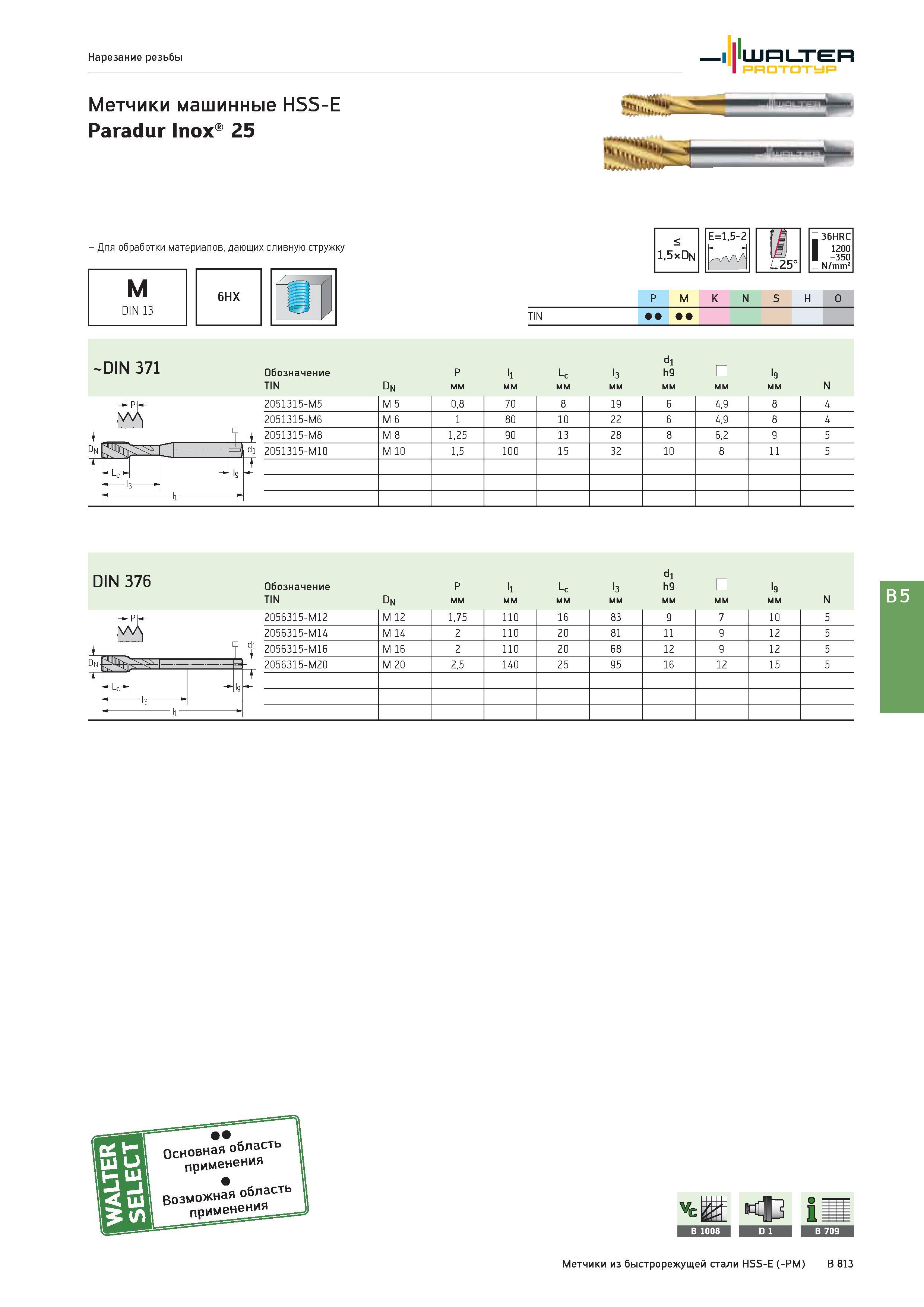

1327 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B813

Каталог WALTER 2017 Инструмент и оснастка Стр. B813 1327 Lab2u

Нарезание резьбы Walter Prototyp Метчики машинные HSS-E Paradur Inox 25 Для обработки материалов, дающих сливную стружку M DIN 13 6HX < 1,5xDn E=l,5-2 36HRC l200 -350 N/mm2 P M K N S H O Группы обрабатываемых материалов по ISO TIN DIN 371 Обозначение P l1 Lc l3 dl h9 l9 TIN dn мм N 2051315-M5 M 5 0,8 70 8 19 6 4,9 8 4 2051315-M6 M 6 1 80 10 22 6 4,9 8 4 2051315-M8 M 8 1,25 90 13 28 8 6,2 9 5 2051315-M10 M 10 1,5 100 15 32 10 8 11 5 DIN 376 Обозначение P l1 Lc l3 dl h9 l9 TIN On мм N 2056315-M12 M 12 1,75 110 16 83 9 7 10 5 2056315-M14 M 14 2 110 20 81 11 9 12 5 2056315-M16 M 16 2 110 20 68 12 9 12 5 2056315-M20 M 20 2,5 140 25 95 16 12 15 5 Основная область применения Возможная об сТЬ применения Метчики из быстрорежущей стали HSS-E (-PM) B 8l3
