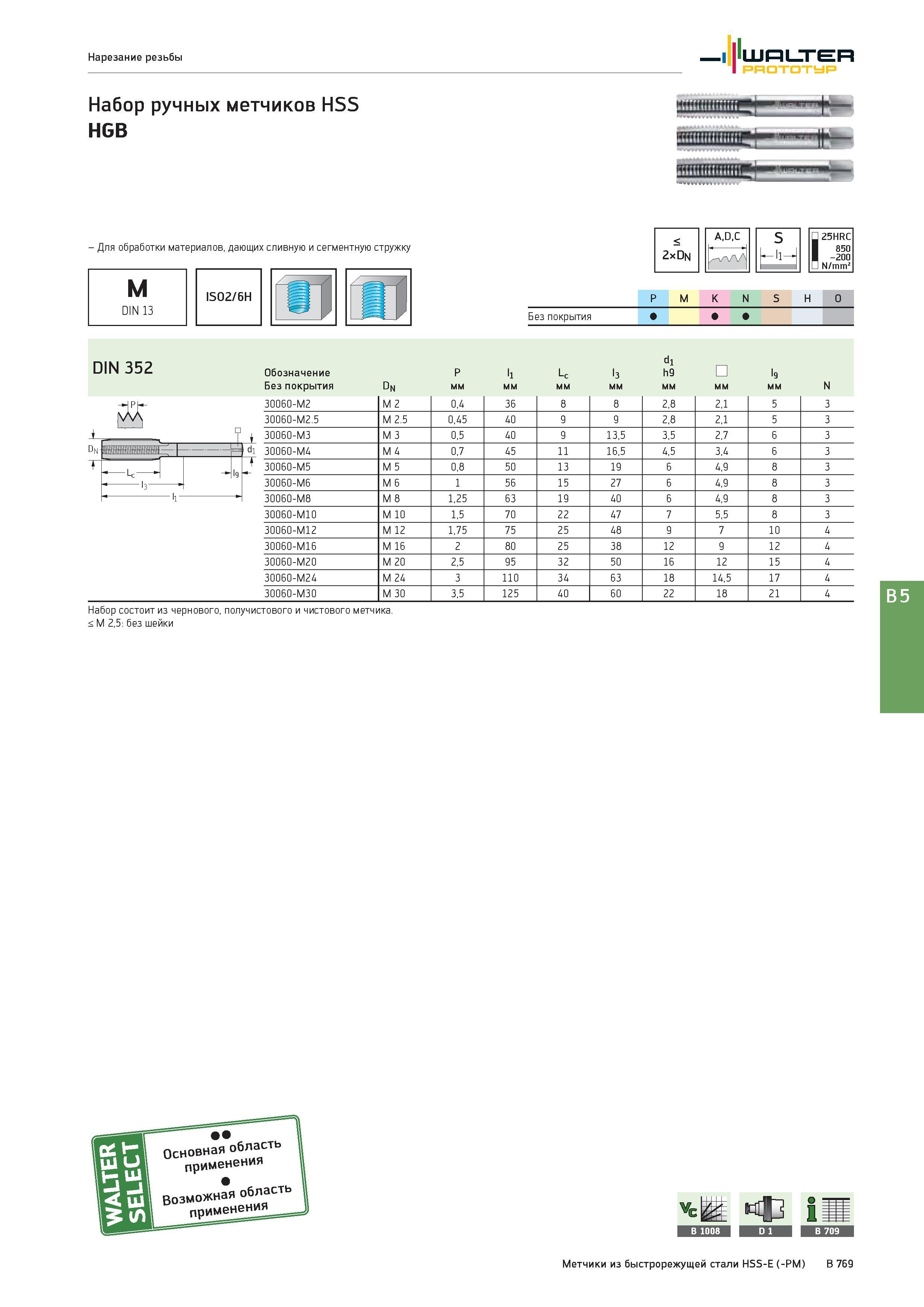

Нарезание резьбы Walter Prototyp Набор ручных метчиков HSS HGB Для обработки материалов, дающих сливную и сегментную стружку M DIN 13 ISO2/6H < 2xDn A,D,C S J1- 25HRC 850 -200 N/mm P M K N S H O Группы обрабатываемых материалов по ISO Без покрытия DIN 352 Обозначение P l1 Lc l3 h9 l9 Без покрытия dn мм N 30060-M2 M 2 0,4 36 8 8 2,8 2,1 5 3 30060-M2.5 M 2.5 0,45 40 9 9 2,8 2,1 5 3 30060-M3 M 3 0,5 40 9 13,5 3,5 2,7 6 3 30060-M4 M 4 0,7 45 11 16,5 4,5 3,4 6 3 30060-M5 M 5 0,8 50 13 19 6 4,9 8 3 30060-M6 M 6 1 56 15 27 6 4,9 8 3 30060-M8 M 8 1,25 63 19 40 6 4,9 8 3 30060-M10 M 10 1,5 70 22 47 7 5,5 8 3 30060-M12 M 12 1,75 75 25 48 9 7 10 4 30060-M16 M 16 2 80 25 38 12 9 12 4 30060-M20 M 20 2,5 95 32 50 16 12 15 4 30060-M24 M 24 3 110 34 63 18 14,5 17 4 30060-M30 M 30 3,5 125 40 60 22 18 21 4 Набор состоит из чернового, получистового и чистового метчика. < M 2,5: без шейки
