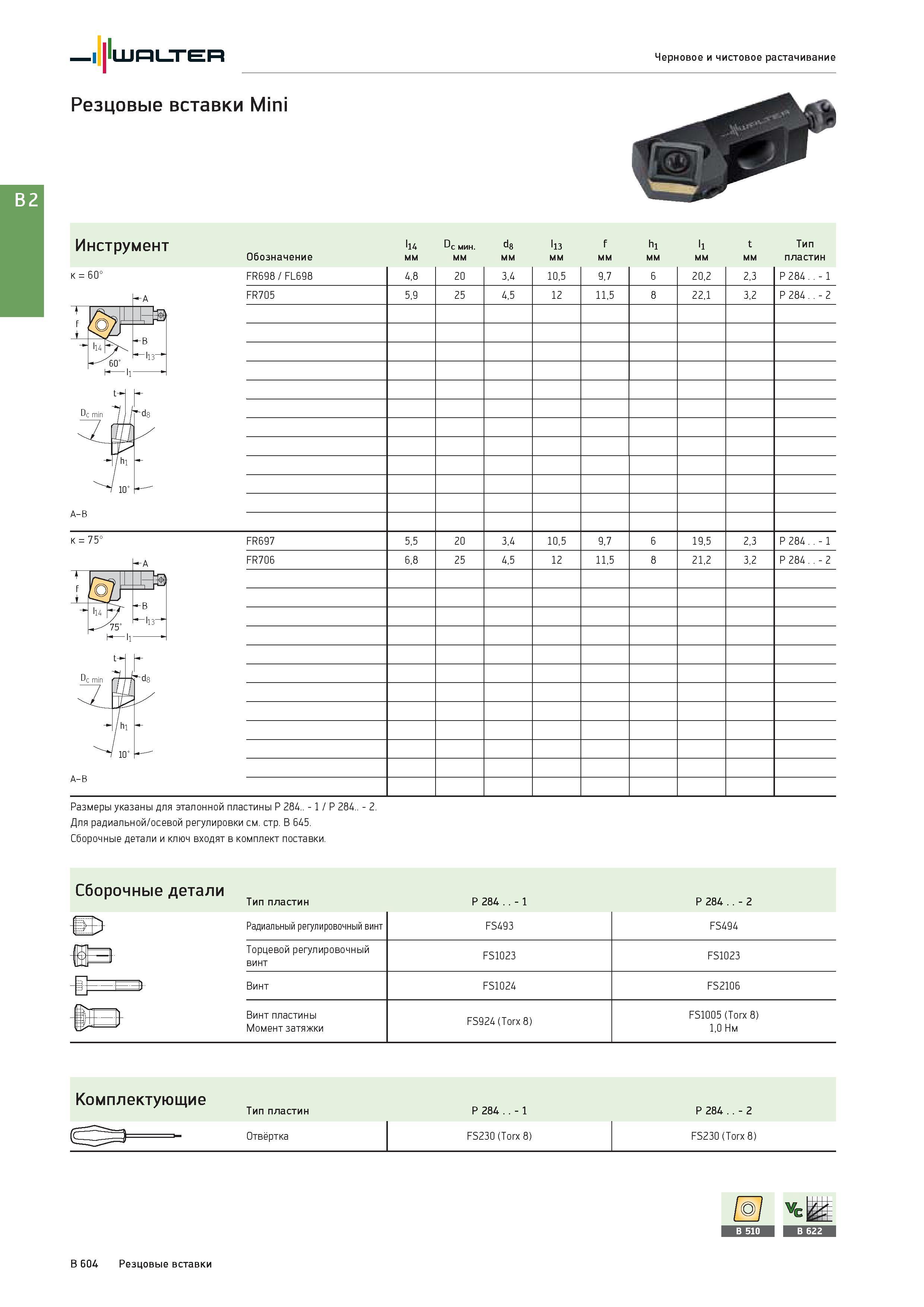

Walter Черновое и чистовое растачивание Резцовые вставки Mini Инструмент l14 Dc мин. d8 l13 f h1 l1 t Тип Обозначение мм пластин к = 60° FR698 / FL698 4,8 20 3,4 10,5 9,7 6 20,2 2,3 P 284..- 1 FR705 5,9 25 4,5 12 11,5 8 22,1 3,2 P 284..- 2 FR697 5,5 20 3,4 10,5 9,7 6 19,5 2,3 P 284..- 1 FR706 6,8 25 4,5 12 11,5 8 21,2 3,2 P 284..- 2 к = 75° Размеры указаны для эталонной пластины P 284.. - 1 / P 284.. - 2. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали и ключ входят в комплект поставки. Сборочные детали Тип пластин P 284 . . - 1 P 284 . . - 2 Комплектующие Тип пластин 1 4 8 2 P P 284 . . - 2 Отвёртка FS230 (Torx 8) FS230 (Torx 8) B 604 Резцовые вставки
