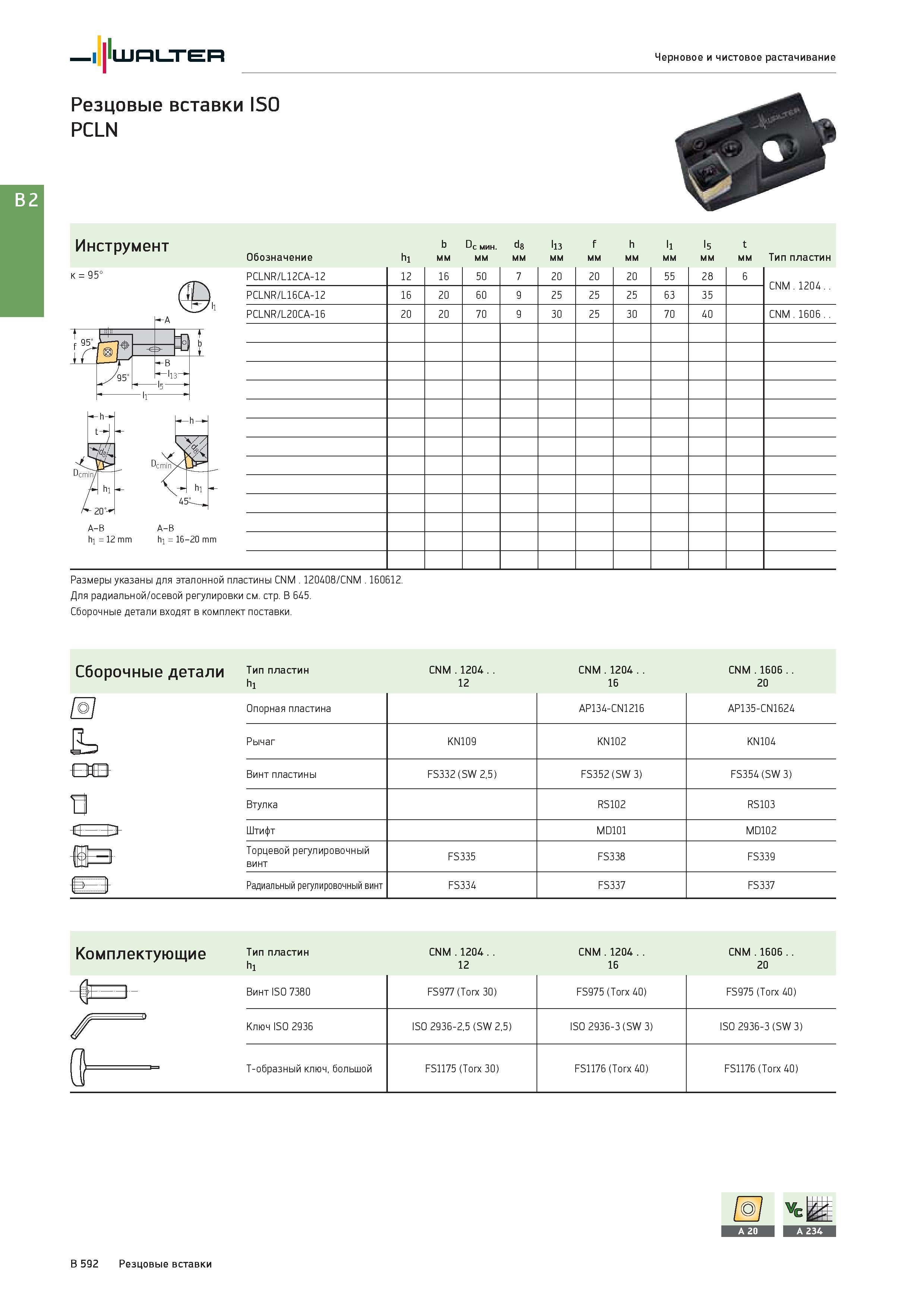

Каталог WALTER 2017 Инструмент и оснастка Стр. B592 1106 Lab2u Walter Черновое и чистовое растачивание Инструмент к = 95° A-B A-B hi = 12 mm hi = 16-20 mm Обозначение h1 b Dc мин. мм l13 мм f мм h мм l1 мм l5 мм t мм Тип пластин PCLNR/L12CA-12 12 16 50 7 20 20 20 55 28 6 CNM . 1204 . . PCLNR/L16CA-12 16 20 60 9 25 25 25 63 35 PCLNR/L20CA-16 20 20 70 9 30 25 30 70 40 CNM . 1606 . . мм A B D Размеры указаны для эталонной пластины CNM . 120408/CNM . 160612. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали входят в комплект поставки. Сборочные детали Тип пластин h1 CNM . 1204 . . 12 CNM . 1204 . . 16 CNM . 1606 . . 20 Опорная пластина AP134-CN1216 AP135-CN1624 JL Рычаг KN109 KN102 KN104 ОТ Винт пластины FS332 (SW 2,5) FS352 (SW 3) FS354 (SW 3) а Втулка RS102 RS103 ь> Штифт MD101 MD102 ЦШ li Торцевой регулировочный винт FS335 FS338 FS339 в Радиальный регулировочный винт FS334 FS337 FS337 Комплектующие з- Тип пластин CNM . 1204 . . CNM . 1204 . . CNM . 1606 . . h1 12 16 20 Винт ISO 7380 FS977 (Torx 30) FS975 (Torx 40) FS975 (Torx 40) Ключ ISO 2936 ISO 2936-2,5 (SW 2,5) ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) T-образный ключ, большой FS1175 (Torx 30) FS1176 (Torx 40) FS1176 (Torx 40) B 592 Резцовые вставки
