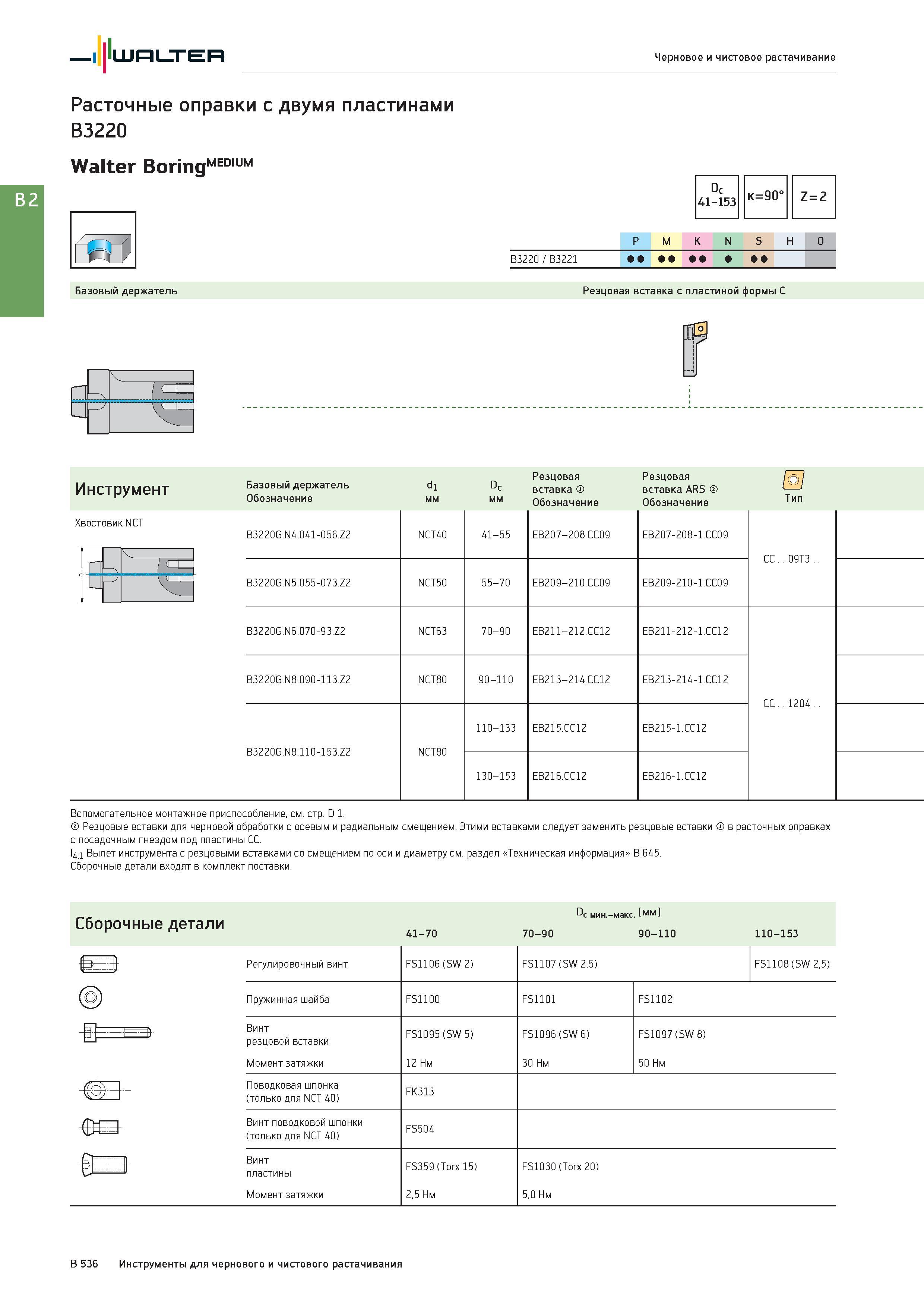

Walter Черновое и чистовое растачивание Расточные оправки с двумя пластинами B3220 Walter Boring MEDIUM Базовый держатель Dc 41-153 к=90° Z=2 P M K N S H O Группы обрабатываемых материалов по ISO B3220 / B3221 Резцовая вставка с пластиной формы C Инструмент Хвостовик NCT V jU у Базовый держатель Обозначение di мм Dc мм Резцовая вставка Обозначение Резцовая вставка ARS Обозначение Тип B3220G.N4.041-056.Z2 NCT40 41-55 EB207-208.CC09 EB207-208-1.CC09 CC . . 09T3 . . B3220G.N5.055-073.Z2 NCT50 55-70 EB209-210.CC09 EB209-210-1.CC09 B3220G.N6.070-93.Z2 NCT63 70-90 EB211-212.CC12 EB211-212-1.CC12 CC . .1204.. B3220G.N8.090-113.Z2 NCT80 90-110 EB213-214.CC12 EB213-214-1.CC12 B3220G.N8.110-153.Z2 NCT80 110-133 EB215.CC12 EB215-1.CC12 130-153 EB216.CC12 EB216-1.CC12 Вспомогательное монтажное приспособление, см. стр. D 1. Резцовые вставки для черновой обработки с осевым и радиальным смещением. Этими вставками следует заменить резцовые вставки в расточных оправках с посадочным гнездом под пластины CC. I4.1 Вылет инструмента с резцовыми вставками со смещением по оси и диаметру см. раздел Техническая информация B 645. Сборочные детали входят в комплект поставки. Сборочные детали В Dc мин.-макс. мм 41-70 70-90 90-110 110-153 Регулировочный винт FS1106 (SW 2) FS1107 (SW 2,5) FS1108 (SW 2,5) Пружинная шайба FS1100 FS1101 FS1102 Винт резцовой вставки Момент затяжки FS1095 (SW 5) 12 Нм FS1096 (SW 6) 30 Нм FS1097 (SW 8) 50 Нм Поводковая шпонка (только для NCT 40) FK313 Винт поводковой шпонки (только для NCT 40) FS504 Винт пластины Момент затяжки FS359 (Torx 15) 2,5 Нм FS1030 (Torx 20) 5,0 Нм B 536 Инструменты для чернового и чистового растачивания
