936 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B422

Каталог WALTER 2017 Инструмент и оснастка Стр. B422 0936 Lab2u

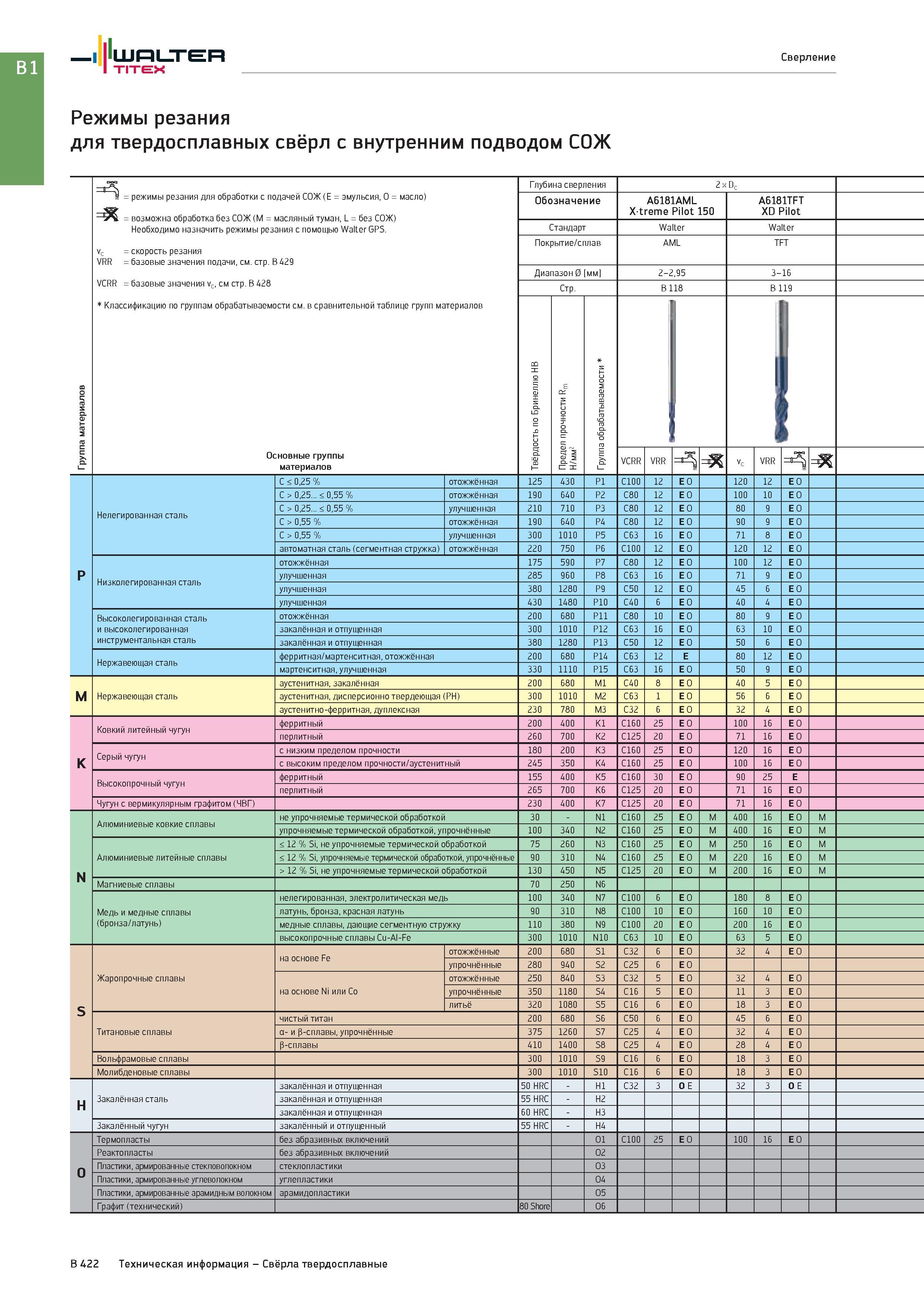

Walter I Titex Сверление Режимы резания для твердосплавных свёрл с внутренним подводом СОЖ о с га S а ГО 2 га с с а. дачей СОЖ (E = эмульсия, O = масло) Глубина сверления 2 х Dc и = режимы резания для обработки с пс Обозначение A6181AML Xtreme Pilot 150 A6181TFT XD Pilot Необходимо назначить режимы резания с помощью Walter GPS. vc = скорость резания VRR = базовые значения подачи, см. стр. B 429 VCRR = базовые значения v0 см стр. B 428 Классификацию по группам обрабатываемости см. в сравнительной таблице групп материалов Основные группы материалов Стандарт Walter Покрытие/сплав AML TFT Диапазон 0 мм 2-2,95 3-16 Стр. B 118 B 119 Твёрдость по Бринеллю HB Предел прочности Rm Н/мм2 ос м е а в ы ат б а бр о а VCRR VRR -3 Vc VRR P Нелегированная сталь C < 0,25 % отожжённая 125 430 P1 C100 12 E O 120 12 E O C > 0,25... < 0,55 % отожжённая 190 640 P2 C80 12 E O 100 10 E O C > 0,25... < 0,55 % улучшенная 210 710 P3 C80 12 E O 80 E O C > 0,55 % отожжённая 190 640 P4 C80 12 E O 90 E O C > 0,55 % улучшенная 300 1010 P5 C63 16 E O 71 8 E O автоматная сталь (сегментная стружка) отожжённая 220 750 P6 C100 12 E O 120 12 E O Низколегированная сталь отожжённая 175 590 P7 C80 12 E O 100 12 E O улучшенная 285 960 P8 C63 16 E O 71 E O улучшенная 380 1280 P9 C50 12 E O 45 E O улучшенная 430 1480 P10 C40 E O 40 4 E O Высоколегированная сталь и высоколегированная инструментальная сталь отожжённая 200 680 P11 C80 10 E O 80 E O закалённая и отпущенная 300 1010 P12 C63 16 E O 63 10 E O закалённая и отпущенная 380 1280 P13 C50 12 E O 50 E O Нержавеющая сталь ферритная/мартенситная,отожжённая 200 680 4 P1 C63 12 E 80 12 E O мартенситная, улучшенная 330 1110 P15 C63 16 E O 50 E O M Нержавеющая сталь аустенитная, закалённая 200 680 M1 C40 8 E O 40 5 E O аустенитная, дисперсионно твердеющая (PH) 300 1010 M2 C63 E O 56 E O аустенитно-ферритная, дуплексная 230 780 M3 C32 E O 32 4 E O K Ковкий литейный чугун ферритный 200 400 K1 C160 25 E O 100 16 E O перлитный 260 700 K2 C125 20 E O 71 16 E O Серый чугун с низким пределом прочности 180 200 K3 C160 25 E O 120 16 E O с высоким пределом прочности/аустенитный 245 350 K4 C160 25 E O 100 16 E O Высокопрочный чугун ферритный 155 400 K5 C160 30 E O 90 25 E перлитный 265 700 K6 C125 20 E O 71 16 E O Чугун с вермикулярным графитом (ЧВГ) 230 400 K7 C125 20 E O 71 16 E O N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 N1 C160 25 E O M 400 16 E O M упрочняемые термической обработкой, упрочнённые 100 340 N2 C160 25 E O M 400 16 E O M Алюминиевые литейные сплавы < 12 % Si, не упрочняемые термической обработкой 75 260 N3 C160 25 E O M 250 16 E O M < 12 % Si, упрочняемые термической обработкой, упрочнённые 90 310 N4 C160 25 E O M 220 16 E O M > 12 % Si, не упрочняемые термической обработкой 130 450 N5 C125 20 E O M 200 16 E O M Магниевые сплавы 70 250 N6 Медь и медные сплавы (бронза/латунь) нелегированная, электролитическая медь 100 340 N7 C100 E O 180 8 E O латунь, бронза, красная латунь 90 310 N8 C100 10 E O 160 10 E O медные сплавы, дающие сегментную стружку 110 380 N9 C100 20 E O 200 16 E O высокопрочные сплавы Cu-Al-Fe 300 1010 N10 C63 10 E O 63 5 E O S Жаропрочные сплавы на основе Fe отожжённые 200 680 S1 C32 E O 32 4 E O упрочнённые 280 940 S2 C25 E O на основе Ni или Co отожжённые 250 840 S3 C32 5 E O 32 4 E O упрочнённые 350 1180 S4 C16 5 E O 11 3 E O литьё 320 1080 S5 C16 E O 18 3 E O Титановые сплавы чистый титан 200 680 S6 C50 E O 45 E O а- и р-сплавы, упрочнённые 375 1260 S7 C25 4 E O 32 4 E O в-сплавы 410 1400 S8 C25 4 E O 28 4 E O Вольфрамовые сплавы 300 1010 S9 C16 E O 18 3 E O Молибденовые сплавы 300 1010 S10 C16 E O 18 3 E O H Закалённая сталь закалённая и отпущенная 50 HRC H1 C32 3 O E 32 3 O E закалённая и отпущенная 55 HRC H2 закалённая и отпущенная 60 HRC H3 Закалённый чугун закалённый и отпущенный 55 HRC H4 O Термопласты без абразивных включений O1 C100 25 E O 100 16 E O Реактопласты без абразивных включений O2 Пластики, армированные стекловолокном стеклопластики O3 Пластики, армированные углеволокном углепластики O4 Пластики, армированные арамидным волокном арамидопластики O5 Графит(технический) 80 Shore O6 B 422 Техническая информация - Свёрла твердосплавные
