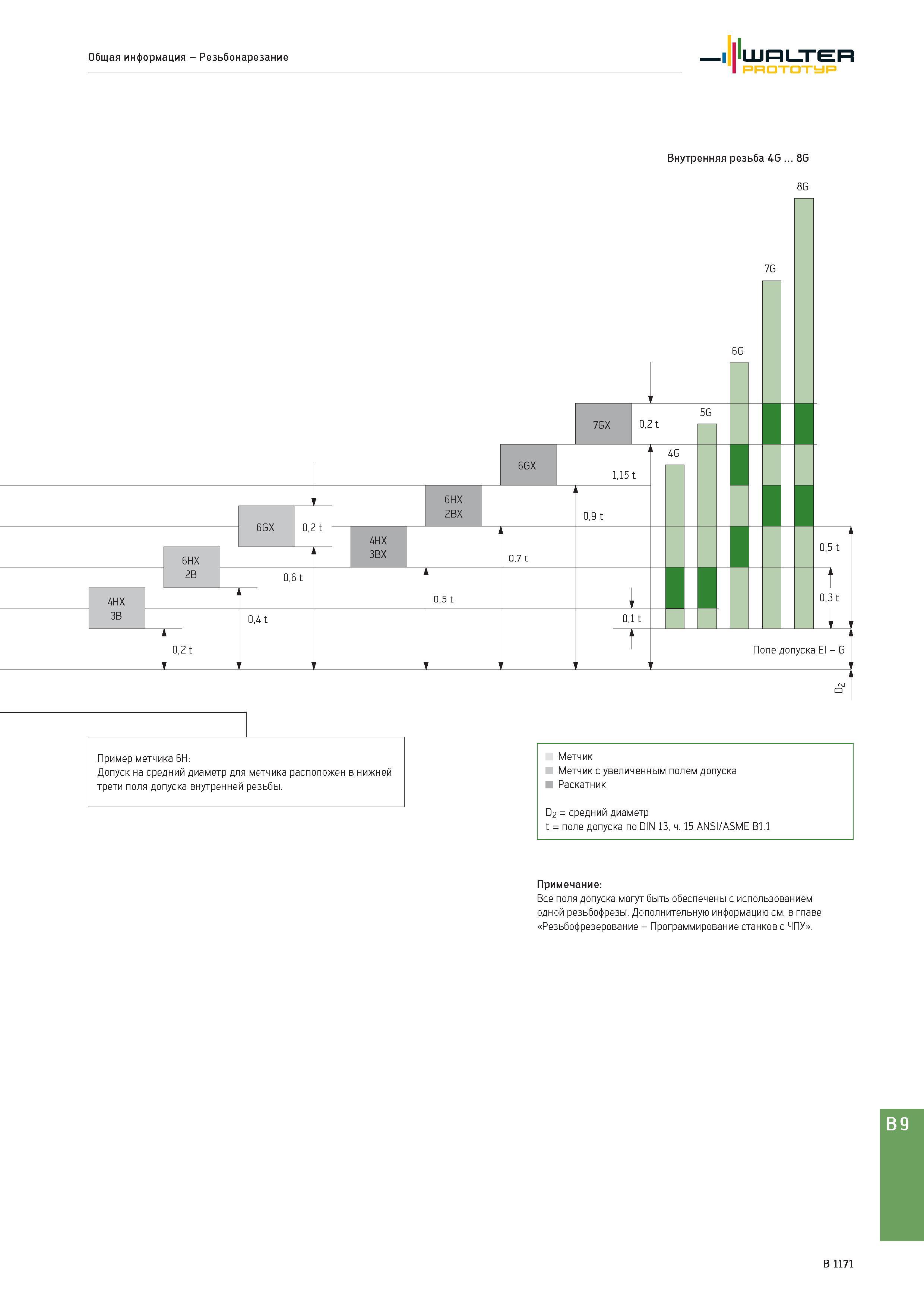

Общая информация - Резьбонарезание Walter Prototyp 4HX 3B 6HX 2B 6GX I 0,2 t 0,6 t 0,2 t 0,4 t 4HX 3BX 6HX 2BX 6GX Внутренняя резьба 4G ... 8G 8G 7GX 5G 0,2 t 1,15 t 0,9 t 0,1 t II 0,5 t 0,3 t Поле допуска El - G 0,7 t 0,5 t Пример метчика 6H: Допуск на средний диаметр для метчика расположен в нижней трети поля допуска внутренней резьбы. Метчик Метчик с увеличенным полем допуска Раскатник D2 = средний диаметр t = поле допуска по DIN 13, ч. 15 ANSI/ASME B1.1 Примечание: Все поля допуска могут быть обеспечены с использованием одной резьбофрезы. Дополнительную информацию см. в главе Резьбофрезерование - Программирование станков с ЧПУ . B 9 B 1171
