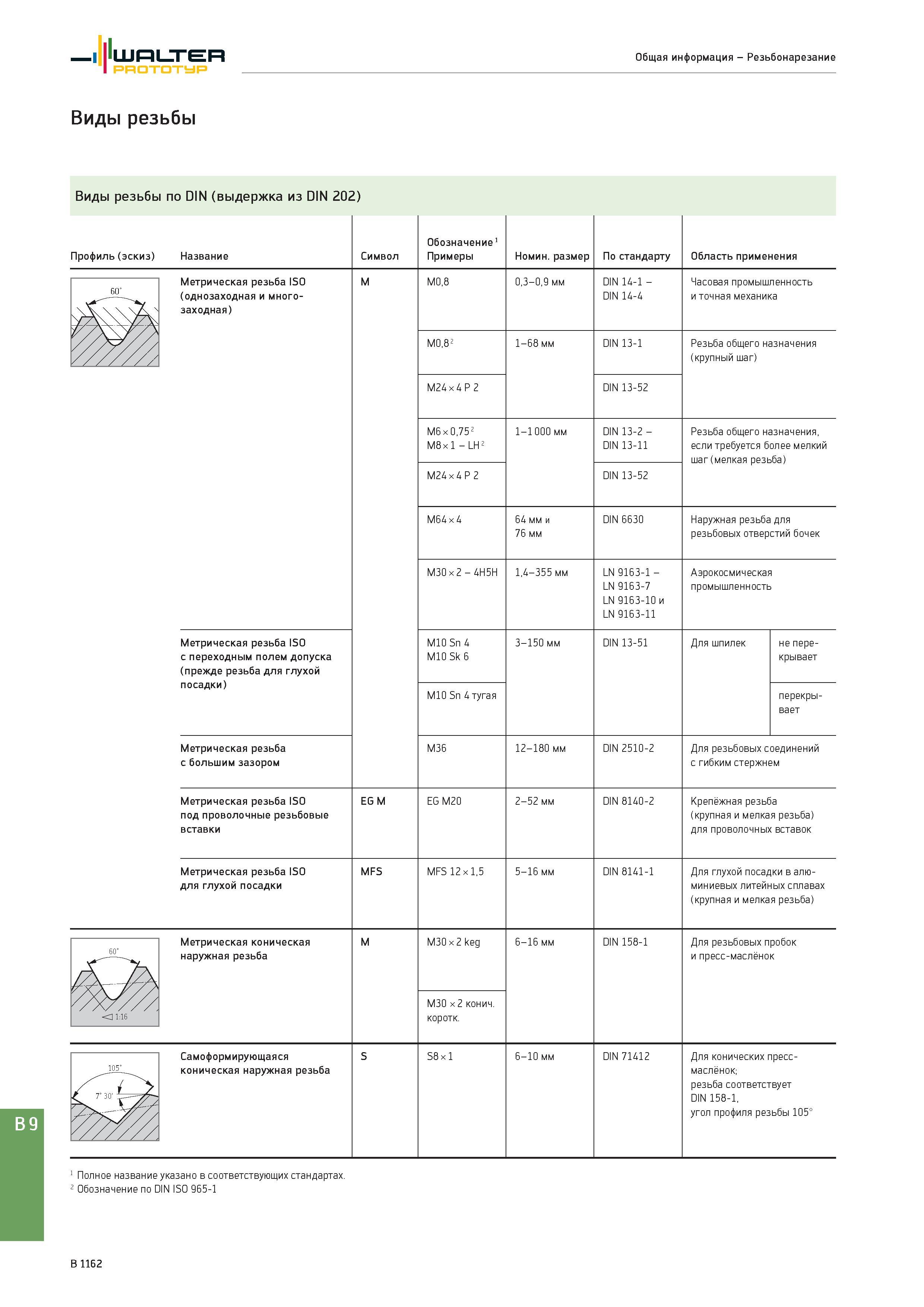

Walter Общая информация - Резьбонарезание Prototyp Виды резьбы Виды резьбы по DIN (выдержка из DIN 202) Профиль (эскиз) Название Символ Обозначение 1 Примеры Номин. размер По стандарту Область применения Метрическая резьба ISO (однозаходная и много-заходная) M0,8 0,3-0,9 мм DIN 14-1 -DIN 14-4 Часовая промышленность и точная механика M0,8 1-68 мм DIN 13-1 Резьба общего назначения (крупный шаг) M24 х 4 P 2 DIN 13-52 M6 x 0,75 2 M8 x 1 -LH 2 1-1 000 мм DIN 13-2 -DIN 13-11 Резьба общего назначения, если требуется более мелкий шаг (мелкая резьба) M24 x 4 P 2 DIN 13-52 M64 x 4 64 мм и 76 мм DIN 6630 Наружная резьба для резьбовых отверстий бочек M30x2 - 4H5H 1,4-355 мм LN 9163-1 -LN 9163-7 LN 9163-10 и LN 9163-11 Аэрокосмическая промышленность Метрическая резьба ISO с переходным полем допуска (прежде резьба для глухой посадки) M10 Sn 4 M10 Sk 6 3-150 мм DIN 13-51 Для шпилек M10 Sn 4 тугая не перекрывает перекры- вает Метрическая резьба с большим зазором M36 12-180 мм DIN 2510-2 Для резьбовых соединений с гибким стержнем Метрическая резьба ISO под проволочные резьбовые вставки EG M EG M20 2-52 мм DIN 8140-2 Крепёжная резьба (крупная и мелкая резьба) для проволочных вставок Метрическая резьба ISO для глухой посадки MFS MFS 12 x 1,5 5-16 мм DIN 8141-1 Для глухой посадки в алюминиевых литейных сплавах (крупная и мелкая резьба) Метрическая коническая наружная резьба M30 x 2 keg 6-16 мм DIN 158-1 Для резьбовых пробок и пресс-маслёнок M30 x 2 конич. коротк. Самоформирующаяся коническая наружная резьба S8 x 1 6-10 мм DIN 71412 Для конических пресс-маслёнок; резьба соответствует DIN 158-1, угол профиля резьбы 105° M M S 1 Полное название указано в соответствующих стандартах. 2 Обозначение по DIN ISO 965-1 B 1162
