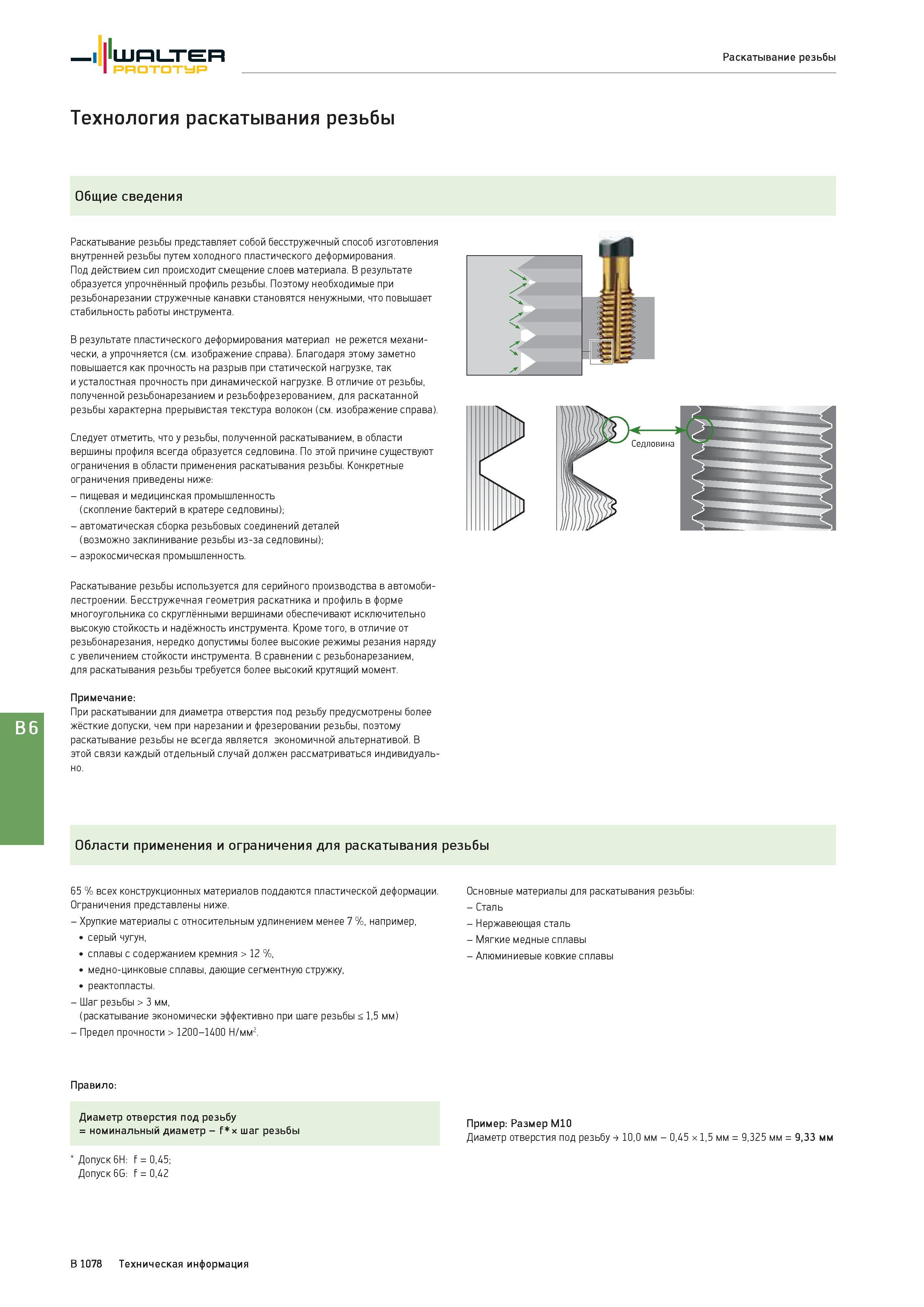

Walter Раскатывание резьбы Prototyp Технология раскатывания резьбы Общие сведения Раскатывание резьбы представляет собой бесстружечный способ изготовления внутренней резьбы путем холодного пластического деформирования. Под действием сил происходит смещение слоев материала. В результате образуется упрочнённый профиль резьбы. Поэтому необходимые при резьбонарезании стружечные канавки становятся ненужными, что повышает стабильность работы инструмента. В результате пластического деформирования материал не режется механически, а упрочняется (см. изображение справа). Благодаря этому заметно повышается как прочность на разрыв при статической нагрузке, так и усталостная прочность при динамической нагрузке. В отличие от резьбы, полученной резьбонарезанием и резьбофрезерованием, для раскатанной резьбы характерна прерывистая текстура волокон (см. изображение справа). Следует отметить, что у резьбы, полученной раскатыванием, в области вершины профиля всегда образуется седловина. По этой причине существуют ограничения в области применения раскатывания резьбы. Конкретные ограничения приведены ниже: - пищевая и медицинская промышленность (скопление бактерий в кратере седловины); - автоматическая сборка резьбовых соединений деталей (возможно заклинивание резьбы из-за седловины); - аэрокосмическая промышленность. Раскатывание резьбы используется для серийного производства в автомобилестроении. Бесстружечная геометрия раскатника и профиль в форме многоугольника со скруглёнными вершинами обеспечивают исключительно высокую стойкость и надёжность инструмента. Кроме того, в отличие от резьбонарезания, нередко допустимы более высокие режимы резания наряду с увеличением стойкости инструмента. В сравнении с резьбонарезанием, для раскатывания резьбы требуется более высокий крутящий момент. Примечание: При раскатывании для диаметра отверстия под резьбу предусмотрены более жёсткие допуски, чем при нарезании и фрезеровании резьбы, поэтому раскатывание резьбы не всегда является экономичной альтернативой. В этой связи каждый отдельный случай должен рассматриваться индивидуаль- Области применения и ограничения для раскатывания резьбы 65 % всех конструкционных материалов поддаются пластической деформации. Ограничения представлены ниже. - Хрупкие материалы с относительным удлинением менее 7 %, например, серый чугун, сплавы с содержанием кремния > 12 %, медно-цинковые сплавы, дающие сегментную стружку, реактопласты. - Шаг резьбы > 3 мм, (раскатывание экономически эффективно при шаге резьбы < 1,5 мм) - Предел прочности > 1200-1400 Н/мм2. Основные материалы для раскатывания резьбы: - Сталь - Нержавеющая сталь - Мягкие медные сплавы - Алюминиевые ковкие сплавы Правило: Диаметр отверстия под резьбу = номинальный диаметр - f х шаг резьбы Допуск 6H: f = 0,45; Допуск 6G: f = 0,42 Пример: Размер M10 Диаметр отверстия под резьбу 10,0 мм - 0,45 х 1,5 мм = 9,325 мм = 9,33 мм B 1078 Техническая информация
