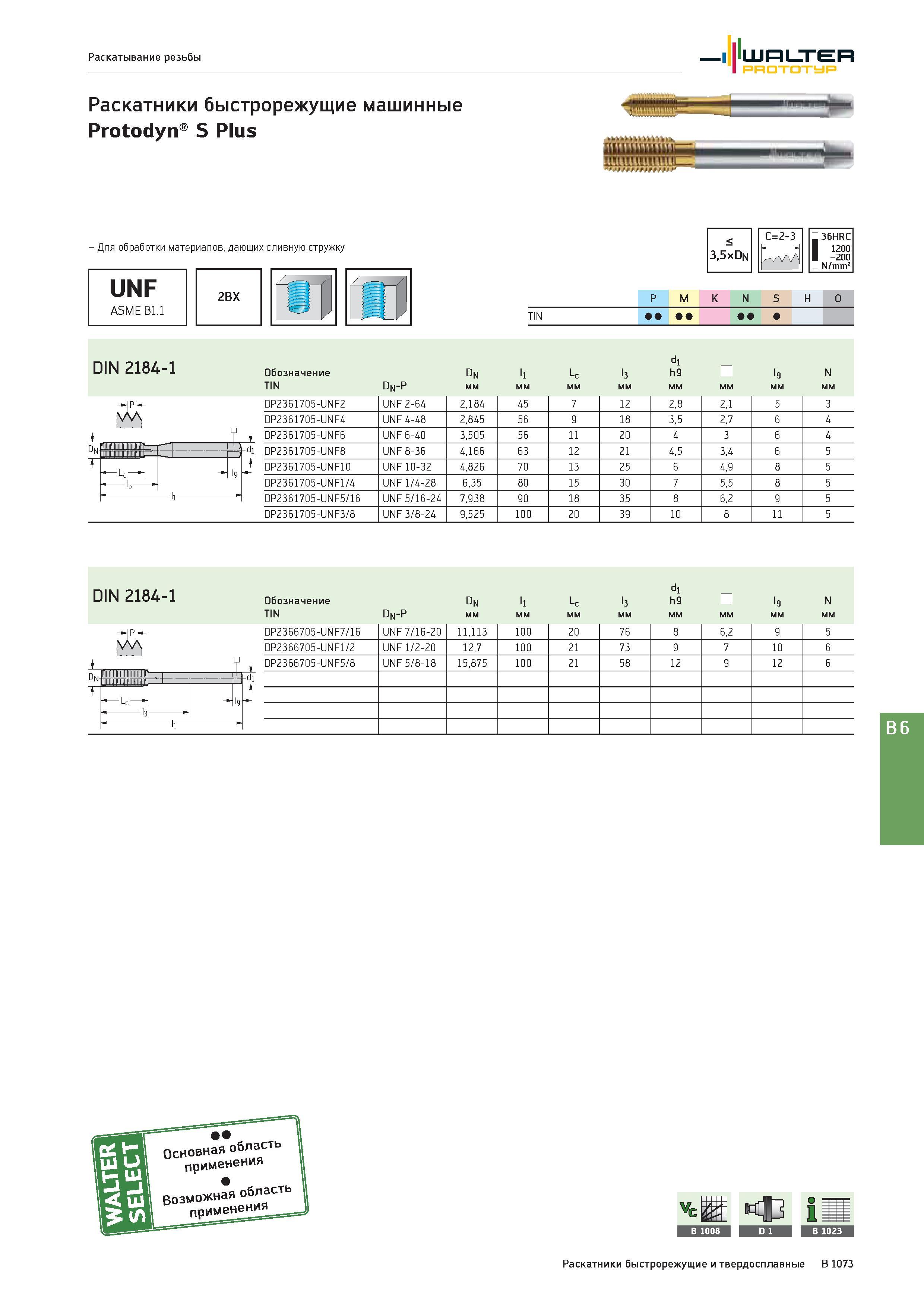

Раскатывание резьбы Walter Prototyp Раскатники быстрорежущие машинные Protodyn S Plus Для обработки материалов, дающих сливную стружку UNF ASME B1.1 1Ш шир. 2BX < 3,5xDn С=2-3 л/ЛЛ/'' 36HRC 1200 -200 N/mm p M K N S H O TIN DIN 2184-1 Обозначение Dn l1 Lc l3 d1 h9 l9 N TIN Dn-P мм DP2361705-UNF2 UNF 2-64 2,184 45 7 12 2,8 2,1 5 3 DP2361705-UNF4 UNF 4-48 2,845 56 9 18 3,5 2,7 6 4 DP2361705-UNF6 UNF 6-40 3,505 56 11 20 4 3 6 4 DP2361705-UNF8 UNF 8-36 4,166 63 12 21 4,5 3,4 6 5 DP2361705-UNF10 UNF 10-32 4,826 70 13 25 6 4,9 8 5 DP2361705-UNF1/4 UNF 1/4-28 6,35 80 15 30 7 5,5 8 5 DP2361705-UNF5/16 UNF 5/16-24 7,938 90 18 35 8 6,2 9 5 DP2361705-UNF3/8 UNF 3/8-24 9,525 100 20 39 10 8 11 5 D L DIN 2184-1 Обозначение Dn l1 Lc l3 d1 h9 l9 N TIN Dn-P мм = -di DP2366705-UNF7/16 UNF 7/16-20 11,113 100 20 76 8 6,2 9 5 DP2366705-UNF1/2 UNF 1/2-20 12,7 100 21 73 9 7 10 6 DP2366705-UNF5/8 UNF 5/8-18 15,875 100 21 58 12 9 12 6 Lc Раскатники быстрорежущие и твердосплавные B 1073
