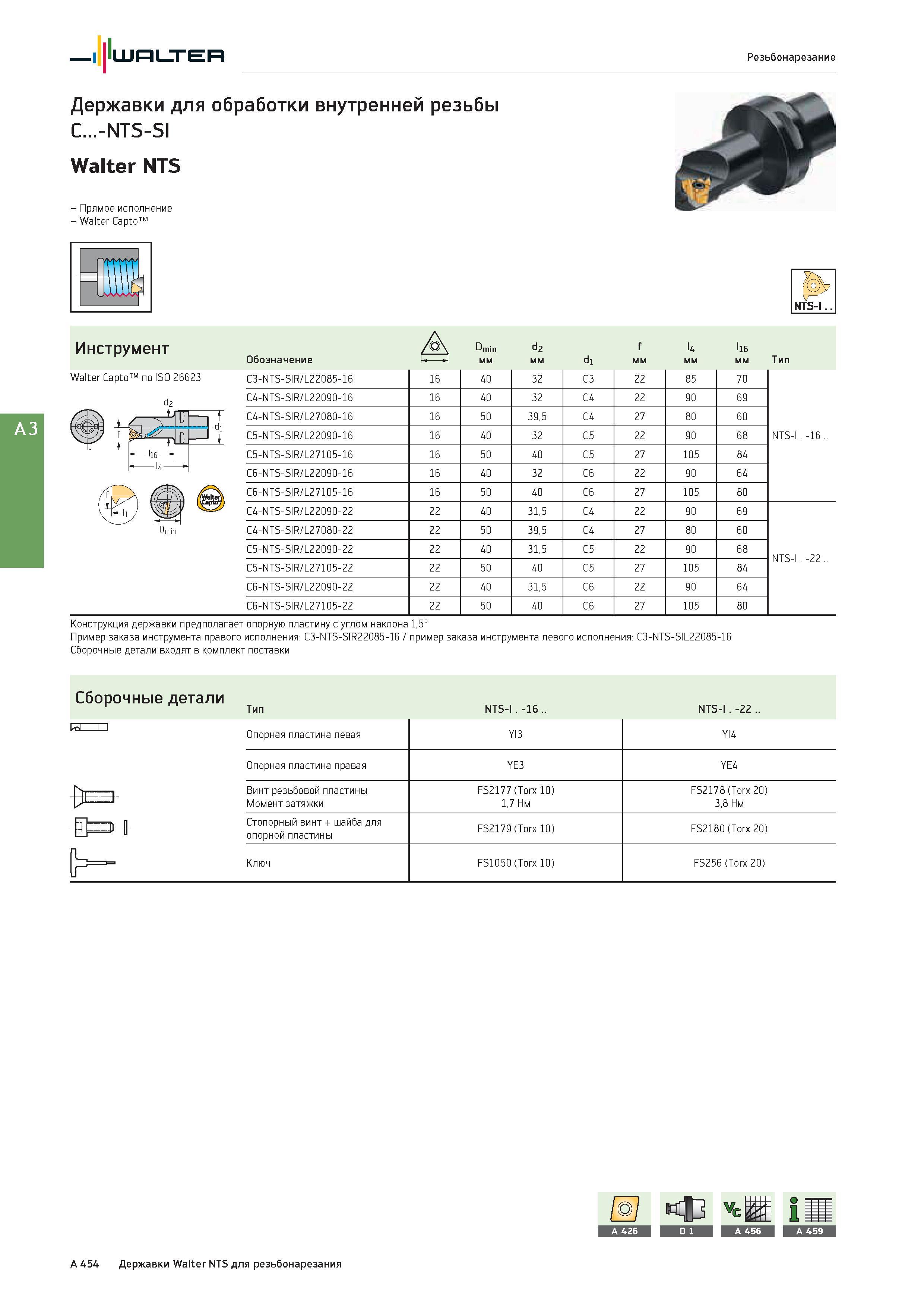

Walter Резьбонарезание Державки для обработки внутренней резьбы C...-NTS-SI Walter NTS - Прямое исполнение - Walter Capto по ISO 26623 NTS-I. Инструмент Dmin d2 f l4 l16 Обозначение U J мм d1 мм Тип C3-NTS-SIR/L22085-16 16 40 32 C3 22 85 70 NTS-I . -16 .. C4-NTS-SIR/L22090-16 16 40 32 C4 22 90 69 C4-NTS-SIR/L27080-16 16 50 39,5 C4 27 80 60 C5-NTS-SIR/L22090-16 16 40 32 C5 22 90 68 C5-NTS-SIR/L27105-16 16 50 40 C5 27 105 84 C6-NTS-SIR/L22090-16 16 40 32 C6 22 90 64 C6-NTS-SIR/L27105-16 16 50 40 C6 27 105 80 C4-NTS-SIR/L22090-22 22 40 31,5 C4 22 90 69 NTS-I . -22 .. C4-NTS-SIR/L27080-22 22 50 39,5 C4 27 80 60 C5-NTS-SIR/L22090-22 22 40 31,5 C5 22 90 68 C5-NTS-SIR/L27105-22 22 50 40 C5 27 105 84 C6-NTS-SIR/L22090-22 22 40 31,5 C6 22 90 64 C6-NTS-SIR/L27105-22 22 50 40 C6 27 105 80 Конструкция державки предполагает опорную пластину с углом наклона 1,5° Пример заказа инструмента правого исполнения: C3-NTS-SIR22085-16 / пример заказа инструмента левого исполнения: C3-NTS-SIL22085-16 Сборочные детали входят в комплект поставки и Сборочные детали Тип NTS-I . -16 .. NTS-I . -22 .. 1 1 Опорная пластина левая YI3 YI4 Опорная пластина правая YE3 YE4 N. Винт резьбовой пластины Момент затяжки FS2177(Torx 10) 1,7 Нм FS2178 (Torx 20) 3,8 Нм -Э& ЕЭ+ Стопорный винт + шайба для опорной пластины FS2179(Torx 10) FS2180 (Torx 20) h= Ключ FS1050 (Torx 10) FS256 (Torx 20) U Vc A 454 Державки Walter NTS для резьбонарезания
