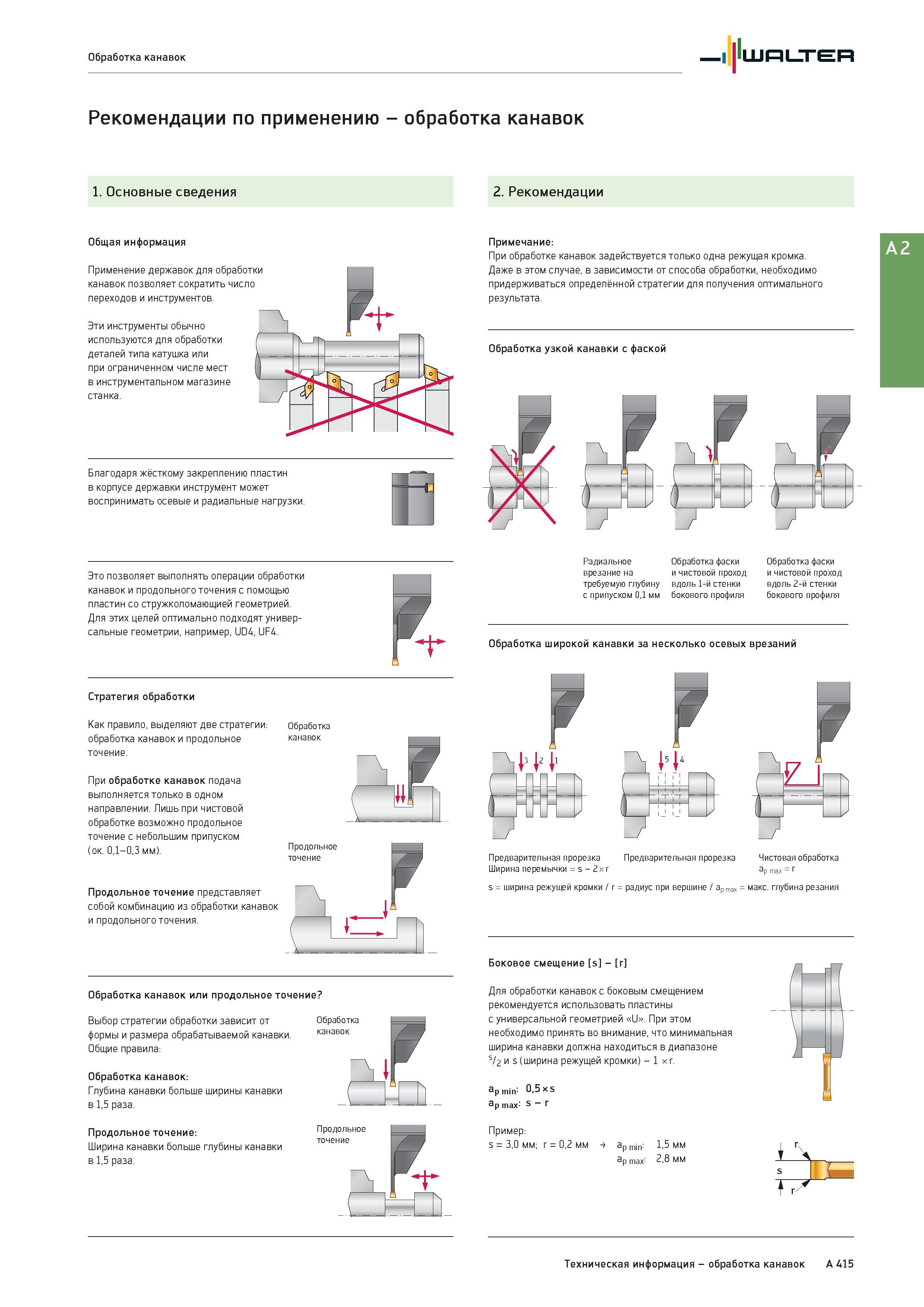

Обработка канавок Walter Рекомендации по применению - обработка канавок i. Основные сведения 2.Рекомендации Общая информация Применение державок для обработки канавок позволяет сократить число переходов и инструментов. Эти инструменты обычно используются для обработки деталей типа катушка или при ограниченном числе мест в инструментальном магазине станка. К- ( (И /jo О Благодаря жёсткому закреплению пластин в корпусе державки инструмент может воспринимать осевые и радиальные нагрузки. В Примечание: При обработке канавок задействуется только одна режущая кромка. Даже в этом случае, в зависимости от способа обработки, необходимо придерживаться определённой стратегии для получения оптимального результата. Обработка узкой канавки с фаской Это позволяет выполнять операции обработки канавок и продольного точения с помощью пластин со стружколомающией геометрией. Для этих целей оптимально подходят универсальные геометрии, например, UD4, UF4. Стратегия обработки Как правило, выделяют две стратегии: обработка канавок и продольное точение. При обработке канавок подача выполняется только в одном направлении. Лишь при чистовой обработке возможно продольное точение с небольшим припуском (ок. 0,1-0,3 мм). Обработка канавок Продольное точение Продольное точение представляет собой комбинацию из обработки канавок и продольного точения. Обработка канавок или продольное точение Выбор стратегии обработки зависит от формы и размера обрабатываемой канавки. Общие правила: Обработка канавок: Глубина канавки больше ширины канавки в 1,5 раза. Продольное точение: Ширина канавки больше глубины канавки в 1,5 раза. Обработка канавок Продольное точение Радиальное врезание на требуемую глубину с припуском 0,1 мм Обработка фаски и чистовой проход вдоль 1-й стенки бокового профиля Обработка фаски и чистовой проход вдоль 2-й стенки бокового профиля Обработка широкой канавки за несколько осевых врезаний ¥ Предварительная прорезка Ширина перемычки = s - 2 х r s = ширина режущей кромки / r = радиус при вершине / aF Чистовая обработка макс. глубина резания Боковое смещение s - Для обработки канавок с боковым смещением рекомендуется использовать пластины с универсальной геометрией U . При этом необходимо принять во внимание, что минимальная ширина канавки должна находиться в диапазоне s/2 и s (ширина режущей кромки) - 1 х г. ap min: 0,5 х s aD max: s - r Пример: s = 3,0 мм; = 0,2 мм ap min: 1,5 мм ap max: 2,8 мм iA a p max s Техническая информация - обработка канавок A 4i5
