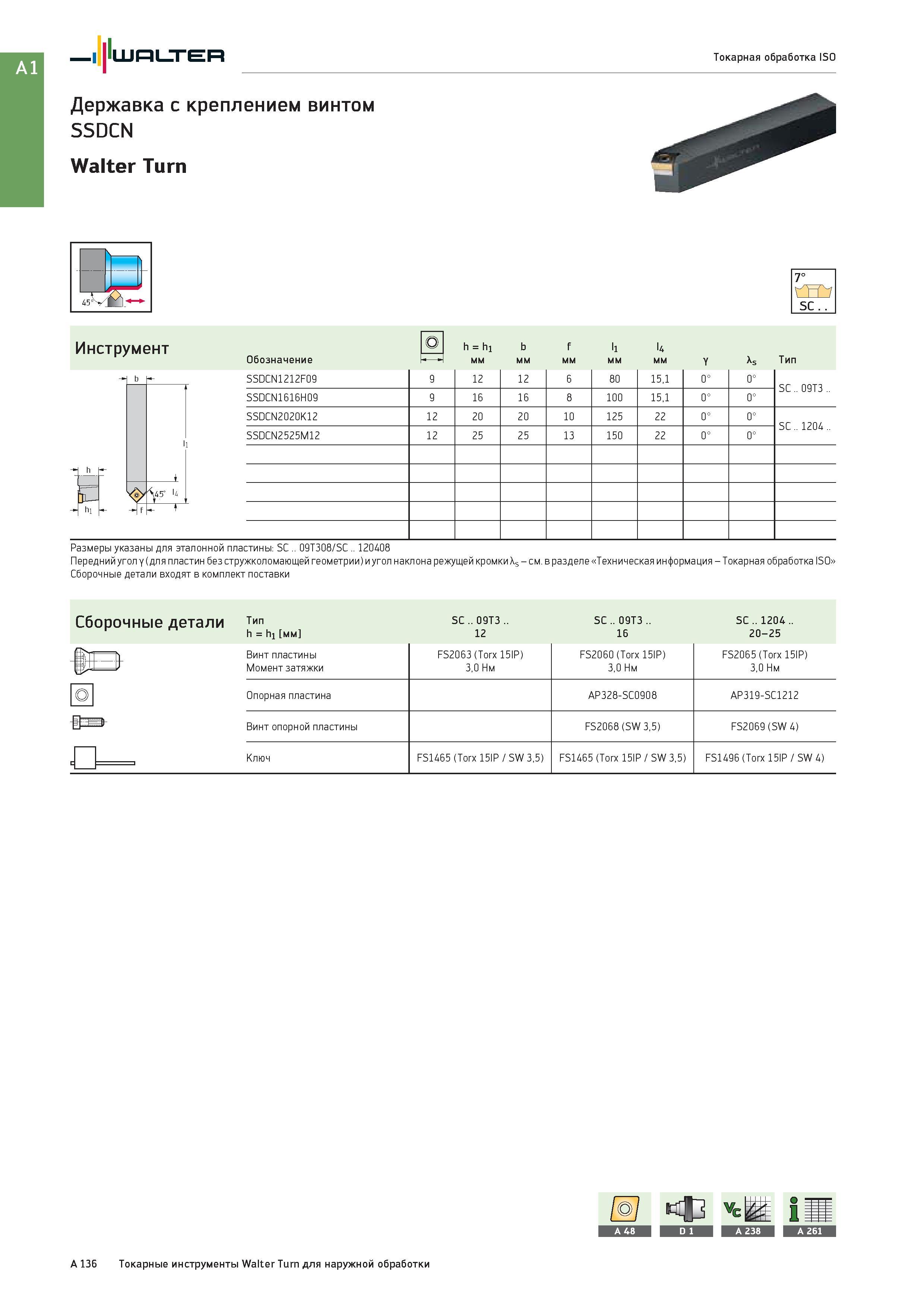

152 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A136
|
Инструмент Walter h = h1 b f l1 14 Обозначение мм y As Тип SSDCN1212F09 9 12 12 6 80 15,1 0° 0° SC 09T3 SSDCN1616H09 9 16 16 8 100 15,1 0° 0° SSDCN2020K1
Инструмент Walter h = h1 b f l1 14 Обозначение мм y As Тип SSDCN1212F09 9 12 12 6 80 15,1 0° 0° SC .. 09T3 .. SSDCN1616H09 9 16 16 8 100 15,1 0° 0° SSDCN2020K12 12 20 20 10 125 22 0° 0° SC .. 1204 .. SSDCN2525M12 12 25 25 13 150 22 0° 0° Размеры указаны для эталонной пластины: SC .. 09T308/SC .. 120408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Сборочные детали входят в комплект поставки b Сборочные детали тип sc .. 09тз .. sc .. 09тз .. sc .. 1204 .. h = h1 мм 12 16 20-25 4T s Винт пластины FS2063 (Torx 15IP) FS2060 (Torx 15IP) FS2065 (Torx 15IP) Т Момент затяжки 3,0 Нм 3,0 Нм 3,0 Нм О Опорная пластина AP328-SC0908 AP319-SC1212 Hr Винт опорной пластины FS2068 (SW 3,5) FS2069 (SW 4) Ключ FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1496 (Torx 15IP / SW 4) A 136 Токарные инструменты Walter Turn для наружной обработки
|
