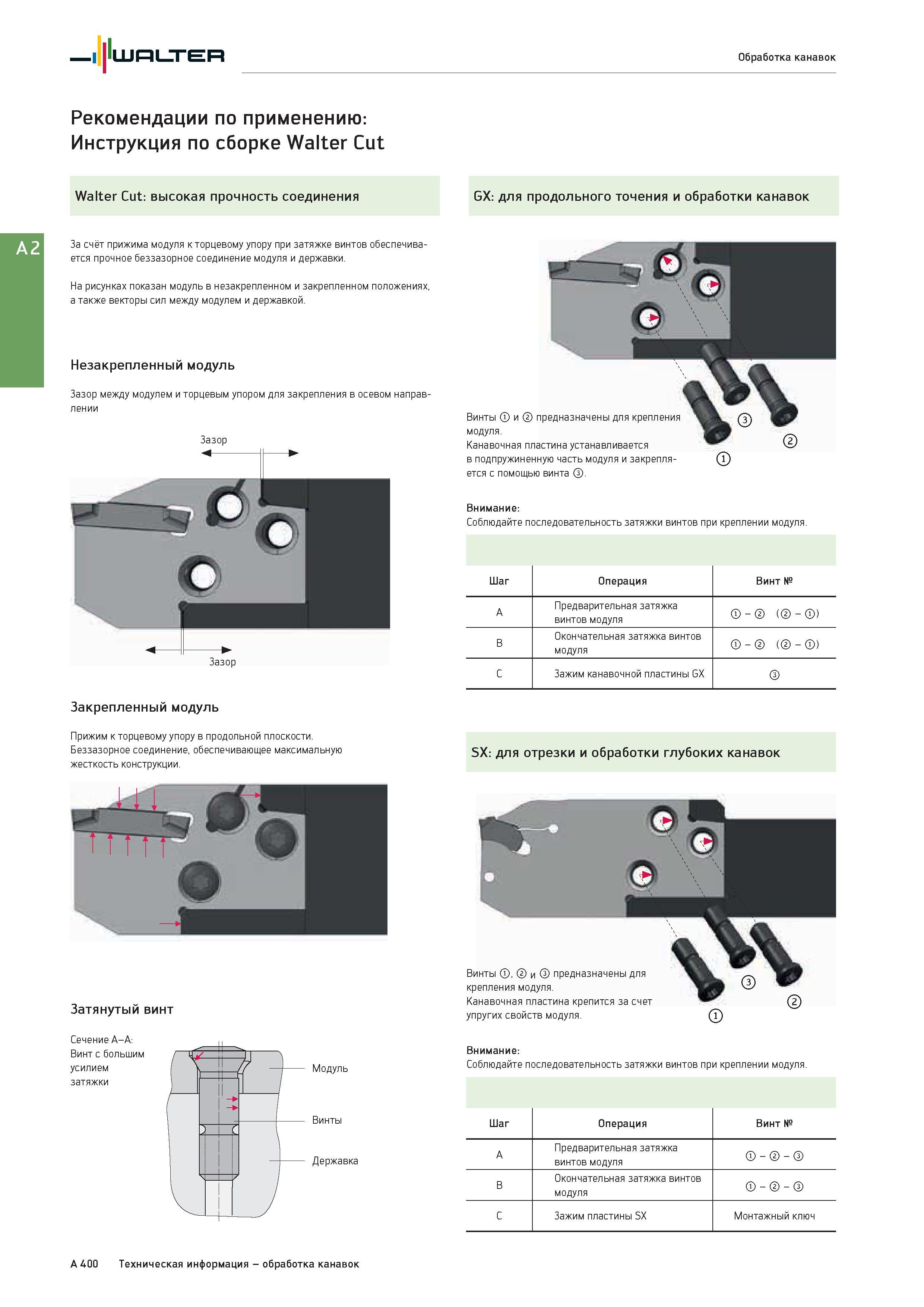

Инструмент Walter для продольного точения и обработки канавок Инструкция по сборке модульных резцов Walter Cut Беззазорное соединение обеспечивает —>

Инструмент Walter для продольного точения и обработки канавок Инструкция по сборке модульных резцов Walter Cut Беззазорное соединение обеспечивает —>

Инструмент Walter для продольного точения и обработки канавок Инструкция по сборке модульных резцов Walter Cut Беззазорное соединение обеспечивает —> _ максимальную жесткость конструкции. Затянутый винт Сечение A-A: Винт с большим усилием затяжки Винты и предназначены для крепления модуля. Канавочная пластина устанавливается в подпружиненную часть модуля и закрепляется с помощью винта . Внимание: Соблюдайте последовательность затяжки винтов при креплении модуля. Шаг Операция Винт № A Предварительная затяжка винтов модуля - ( - ) B Окончательная затяжка винтов модуля ) C Зажим канавочной пластины GX SX: для отрезки и обработки глубоких канавок Винты , и предназначены для крепления модуля. Канавочная пластина крепится за счет упругих свойств модуля. Внимание: Соблюдайте последовательность затяжки винтов при креплении модуля. Шаг Операция Винт № A Предварительная затяжка винтов модуля B Окончательная затяжка винтов модуля C Зажим пластины SX Монтажный ключ A 400 Техническая информация - обработка канавок Обработка канавок Рекомендации по применению: Walter Cut: высокая прочность соединения GX: для продольного точения и обработки канавок За счёт прижима модуля к торцевому упору при затяжке винтов обеспечивается прочное беззазорное соединение модуля и державки. На рисунках показан модуль в незакрепленном и закрепленном положениях, а также векторы сил между модулем и державкой. Незакрепленный модуль Зазор между модулем и торцевым упором для закрепления в осевом направлении Зазор Зазор Закрепленный модуль Прижим к торцевому упору в продольной плоскости.
