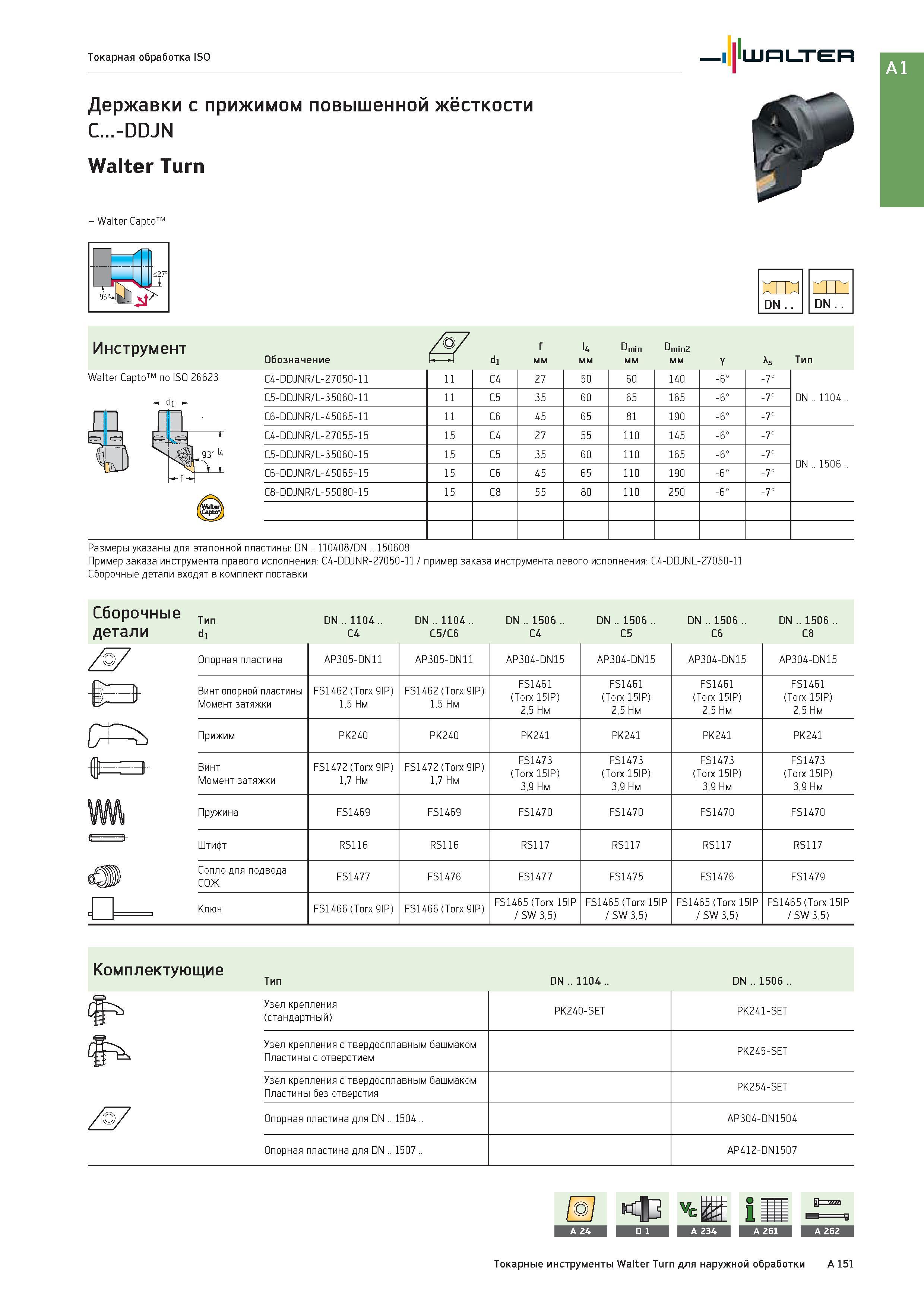

167 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A151
Державки Walter с прижимом повышенной жёсткости C -DDJN Walter Turn - Walter Capto по ISO 26623 DN Инструмент / 7 f l4 Dmin Dmin2 Обозначение d1 мм y As Державки Walter с прижимом повышенной жёсткости C...-DDJN Walter Turn - Walter Capto по ISO 26623 DN . Инструмент / 7 f l4 Dmin Dmin2 Обозначение d1 мм y As Тип C4-DDJNR/L-27050-11 11 C4 27 50 60 140 -6° -7° DN .. 1104 .. C5-DDJNR/L-35060-11 11 C5 35 60 65 165 -6° -7° C6-DDJNR/L-45065-11 11 C6 45 65 81 190 -6° -7° C4-DDJNR/L-27055-15 15 C4 27 55 110 145 -6° -7° DN .. 1506 .. C5-DDJNR/L-35060-15 15 C5 35 60 110 165 -6° -7° C6-DDJNR/L-45065-15 15 C6 45 65 110 190 -6° -7° C8-DDJNR/L-55080-15 15 C8 55 80 110 250 -6° -7° Токарная обработка ISO Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Пример заказа инструмента правого исполнения: C4-DDJNR-27050-11 / пример заказа инструмента левого исполнения: C4-DDJNL-27050-11 Сборочные детали входят в комплект поставки Сборочные Тип DN 1104 DN 1104 DN 1506 DN 1506 DN 1506 DN 1506 детали d1 C4 C5/C6 C4 C5 C6 C8 /М7 Опорная пластина AP305-DN11 AP305-DN11 AP304-DN15 AP304-DN15 AP304-DN15 AP304-DN15 Винт опорной пластины Момент затяжки FS1462 (Torx 9IP) 1,5 Нм FS1462 (Torx 9IP) 1,5 Нм FS1461 (Torx 15IP) 2,5 Нм FS1461 (Torx 15IP) 2,5 Нм FS1461 (Torx 15IP) 2,5 Нм FS1461 (Torx 15IP) 2,5 Нм Прижим PK240 PK240 PK241 PK241 PK241 PK241 Винт Момент затяжки FS1472 (Torx 9IP) 1,7 Нм FS1472 (Torx 9IP) 1,7 Нм FS1473 (Torx 15IP) 3,9 Нм FS1473 (Torx 15IP) 3,9 Нм FS1473 (Torx 15IP) 3,9 Нм FS1473 (Torx 15IP) 3,9 Нм Пружина FS1469 FS1469 FS1470 FS1470 FS1470 FS1470 Штифт RS116 RS116 RS117 RS117 RS117 RS117 Сопло для подвода СОЖ FS1477 FS1476 FS1477 FS1475 FS1476 FS1479 Ключ FS1466 (Torx 9IP) FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DN 1104 DN 1506 Узел крепления (стандартный) PK240-SET PK241-SET Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET Опорная пластина для DN .. 1504 .. AP304-DN1504 Опорная пластина для DN .. 1507 .. AP412-DN1507 Токарные инструменты Walter Turn для наружной обработки A 151
