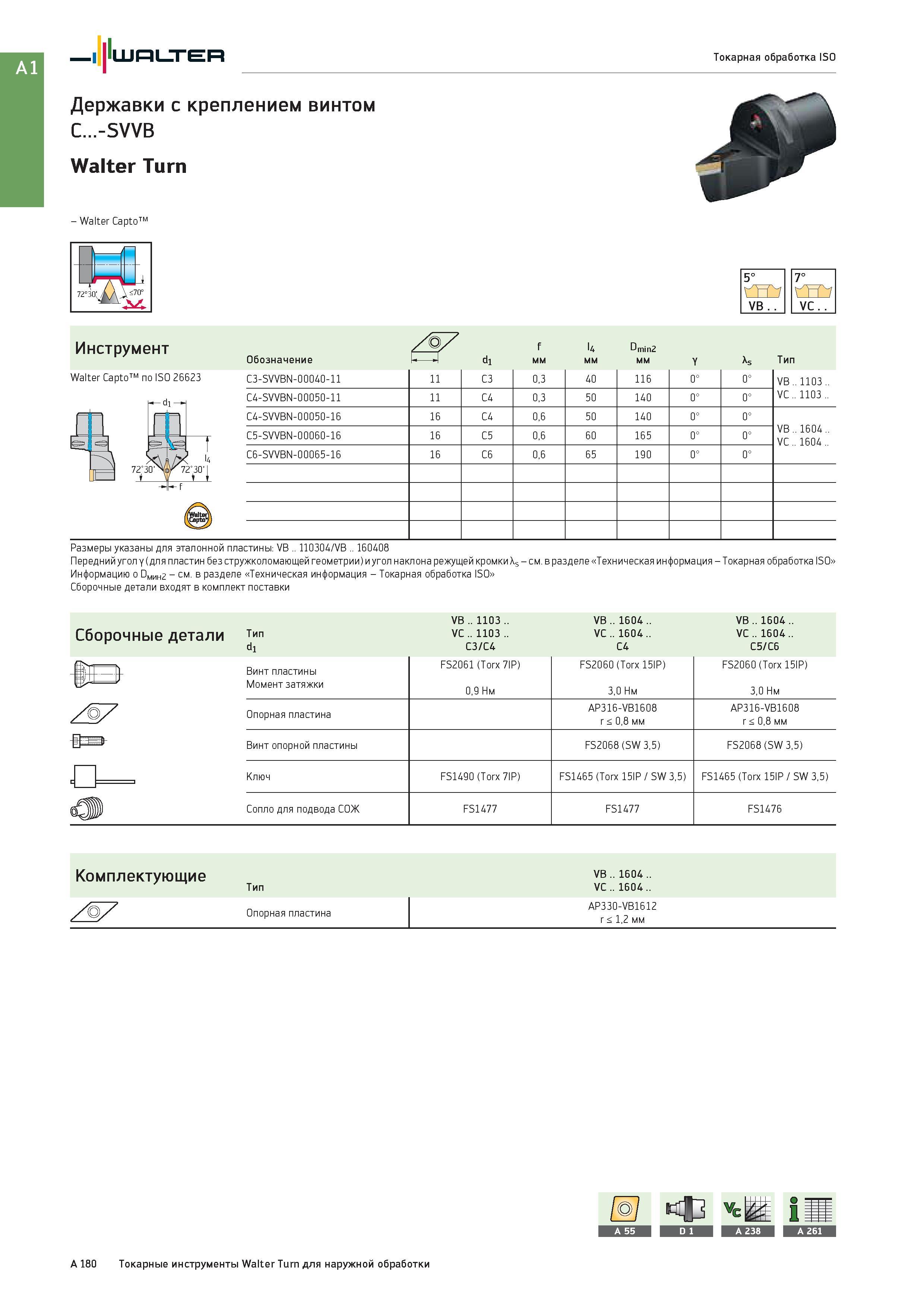

Державки Walter с креплением винтом C -SVVB Walter Turn - Walter Capto по ISO 26623 5° 7° VB VC Инструмент f l4 Dmin2 Обозначение 1- 4 di мм Y As Тип C3-

Державки Walter с креплением винтом C...-SVVB Walter Turn - Walter Capto по ISO 26623 5° 7° VB . . VC . . Инструмент f l4 Dmin2 Обозначение 1- 4 di мм Y As Тип C3-SVVBN-00040-11 11 C3 0,3 40 116 0° 0° VB .. 1103 .. VC .. 1103 .. C4-SVVBN-00050-11 11 C4 0,3 50 140 0° 0° C4-SVVBN-00050-16 16 C4 0,6 50 140 0° 0° VB .. 1604 .. VC .. 1604 .. C5-SVVBN-00060-16 16 C5 0,6 60 165 0° 0° C6-SVVBN-00065-16 16 C6 0,6 65 190 0° 0° Walter Токарная обработка ISO Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Информацию о DMMH2 - см. в разделе Техническая информация - Токарная обработка ISO Сборочные детали входят в комплект поставки VB .. 1103 .. VB .. 1604 .. VB .. 1604 .. Сборочные детали VC .. 1103 .. C3/C4 VC .. 1604 .. C4 VC .. 1604 .. C5/C6 Винт пластины Момент затяжки FS2061 (Torx 7IP) 0,9 Нм FS2060 (Torx 15IP) 3,0 Нм FS2060 (Torx 15IP) 3,0 Нм Опорная пластина AP316-VB1608 r < 0,8 мм AP316-VB1608 r < 0,8 мм Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Сопло для подвода СОЖ FS1477 FS1477 FS1476 Комплектующие Тип VB .. 1604 .. VC .. 1604 .. / 7 Опорная пластина AP330-VB1612 r < 1,2 мм A 180 Токарные инструменты Walter Turn для наружной обработки
