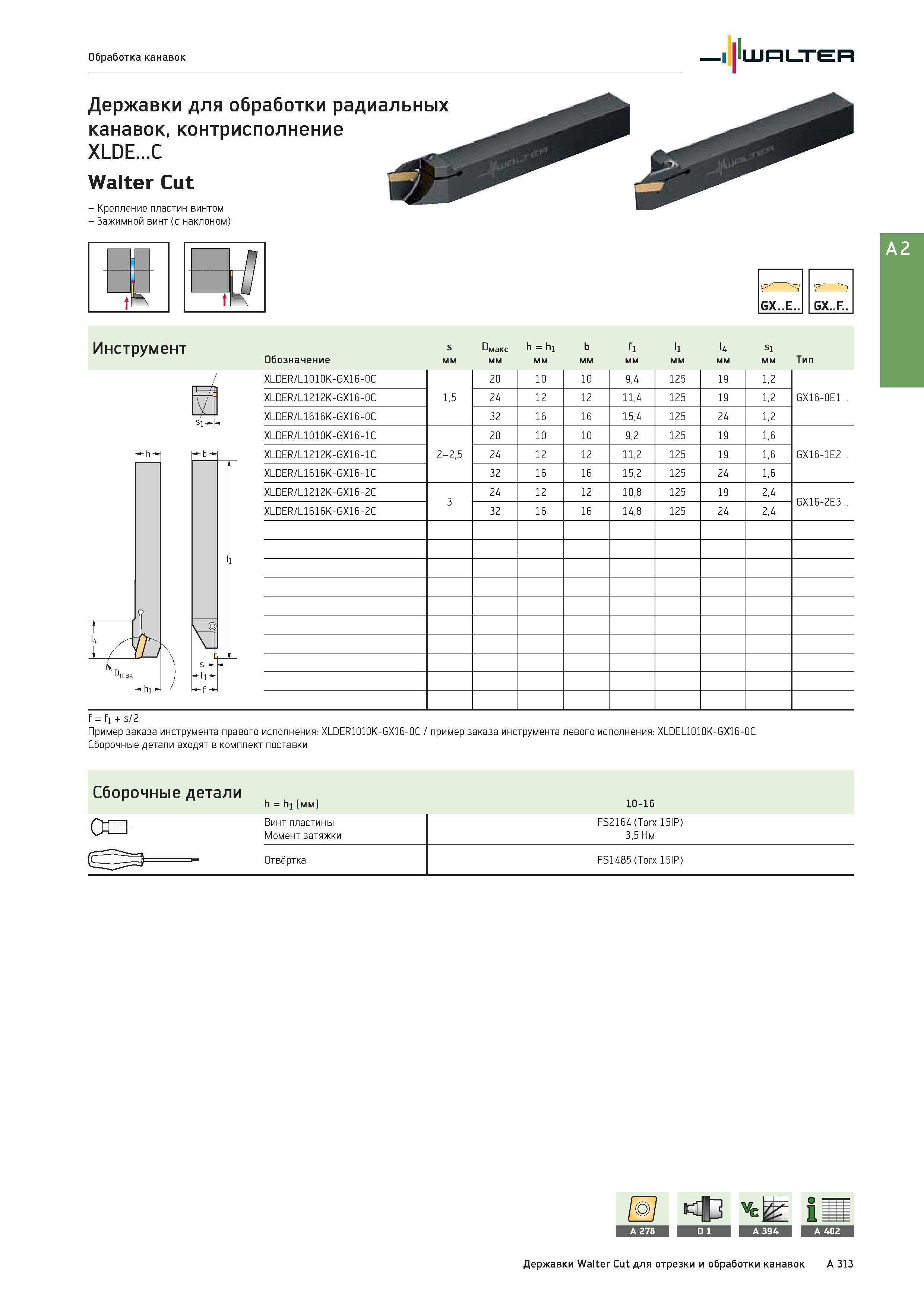

Державки Walter Cut для обработки радиальных канавок, контрисполнение XLDE C - Крепление пластин винтом Зажимной винт (с наклоном) h H-b м -f- р3' GX E G

Державки Walter Cut для обработки радиальных канавок, контрисполнение XLDE...C - Крепление пластин винтом Зажимной винт (с наклоном) h H-b м -f- р3' GX..E.. GX..F.. Инструмент s Омакс h h1 Ь fl l1 l4 s1 Обозначение мм Тип XLDER/L1010K-GX16-0C 1,5 20 10 10 9,4 125 19 1,2 GX16-0E1 .. XLDER/L1212K-GX16-0C 24 12 12 11,4 125 19 1,2 XLDER/L1616K-GX16-0C 32 16 16 15,4 125 24 1,2 XLDER/L1010K-GX16-1C 2-2,5 20 10 10 9,2 125 19 1,6 GX16-1E2 .. XLDER/L1212K-GX16-1C 24 12 12 11,2 125 19 1,6 XLDER/L1616K-GX16-1C 32 16 16 15,2 125 24 1,6 XLDER/L1212K-GX16-2C 3 24 12 12 10,8 125 19 2,4 GX16-2E3 .. XLDER/L1616K-GX16-2C 32 16 16 14,8 125 24 2,4 f = fi + s/2 Пример заказа инструмента правого исполнения: XLDER1010K-GX16-0C / пример заказа инструмента левого исполнения: XLDEL1010K-GX16-0C Сборочные детали входят в комплект поставки Сборочные детали h hi мм 10-16 1 Винт пластины FS2164 (Torx 15IP) Момент затяжки 3,5 Нм Отвёртка FS1485 (Torx 15IP) Vc Державки Walter Cut для отрезки и обработки канавок A 313
