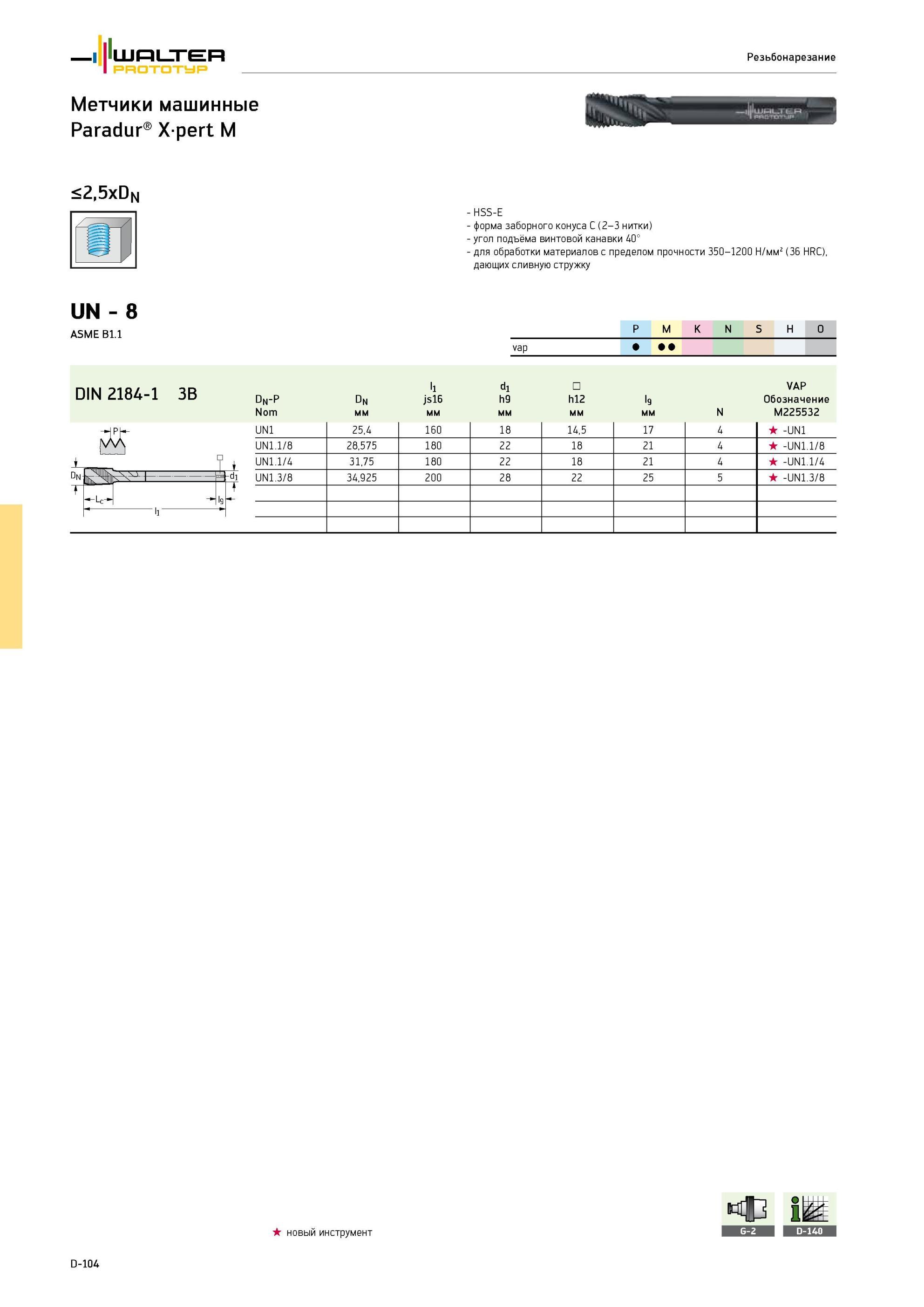

496 Каталог WALTER 2013 Дополнение к общему Стр.D-104
UN8 резьба Метчик машинный дюймовый Walter для нарезания американской унифицированной специальной резьбы в глухом отверстии ASME B1 1 DIN 2184-1 2B С винтовыми канав UN8 резьба Метчик машинный дюймовый Walter для нарезания американской унифицированной специальной резьбы в глухом отверстии ASME B1.1 DIN 2184-1 2B С винтовыми канавками Walter Prototyp Резьбонарезание Метчики машинные Paradur Xpert M <2,5xDn - HSS-E форма заборного конуса C (2-3 нитки) - угол подъёма винтовой канавки 40° для обработки материалов с пределом прочности 350-1200 Н/мм2 (36 HRC), дающих сливную стружку UN - 8 ASME B1.1 Группы обрабатываемых материалов по ISO P M K N S H O vap DIN 2184-1 3B DN-P Nom DN мм l1 js16 мм d1 h9 h12 мм l9 мм VAP Обозначение M225532 UN1 25,4 160 18 14,5 17 4 -UN1 UN1.1/8 28,575 180 22 18 21 4 -UN1.1/8 UN1.1/4 31,75 180 22 18 21 4 -UN1.1/4 UN1.3/8 34,925 200 28 22 25 5 -UN1.3/8 N мм новый инструмент D-104
