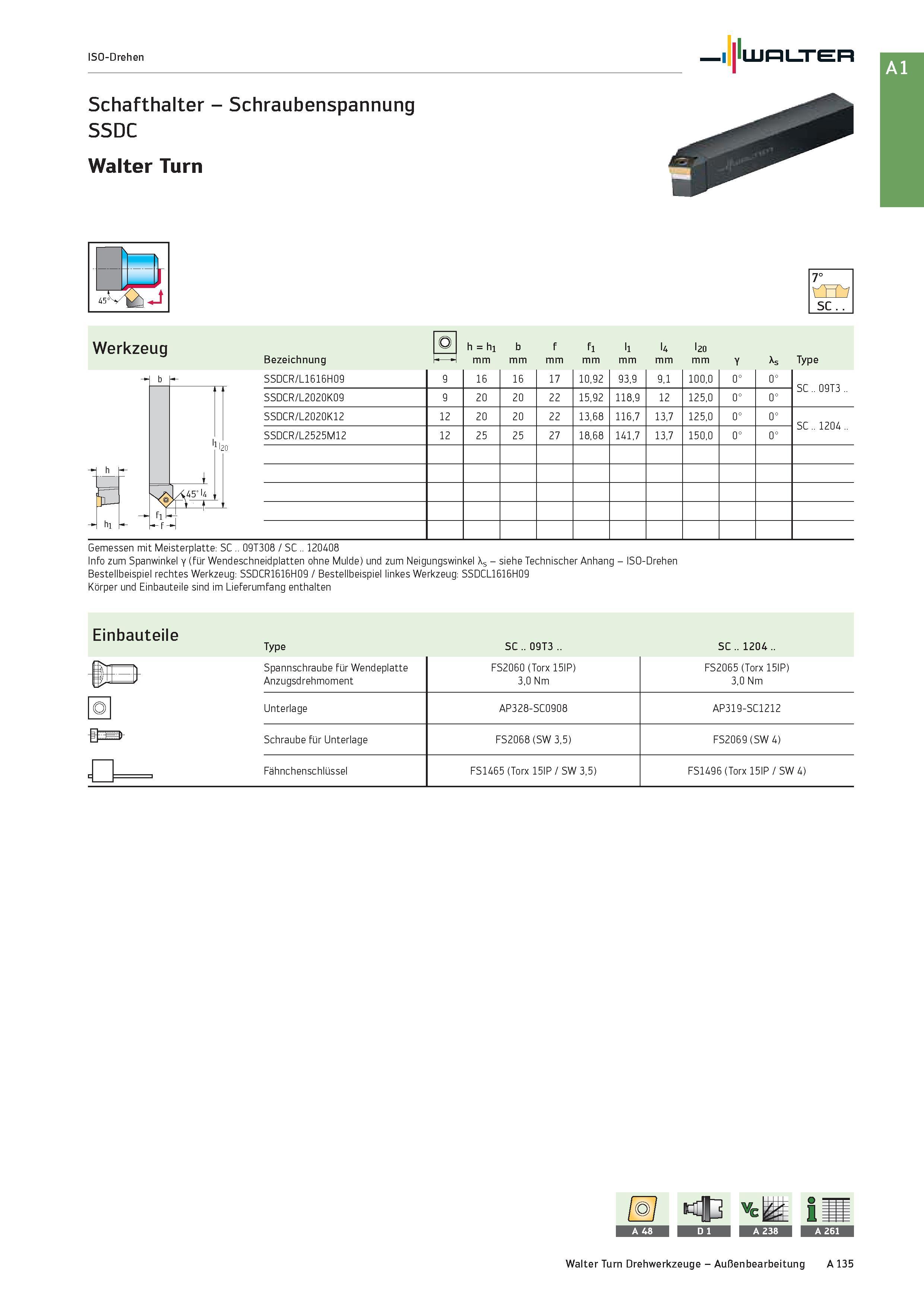

151 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.A135
Токарные резцы Walter со сменными режущими пластинами для наружного точения Изображение Основные характеристики ISO-Drehen Schafthalter - Schraub Токарные резцы Walter со сменными режущими пластинами для наружного точения Изображение Основные характеристики ISO-Drehen Schafthalter - Schraubenspannung SSDC Walter Turn 7° SC Werkzeug hi 1 l2C 1 Bezeichnung h = h1 mm b mm f mm f1 mm l1 mm U mm 120 mm Type SSDCR/L1616H09 9 16 16 17 10,92 93,9 9,1 100,0 0° 0° SC .. 09T3 .. SSDCR/L2020K09 9 20 20 22 15,92 118,9 12 125,0 0° 0° SSDCR/L2020K12 12 20 20 22 13,68 116,7 13,7 125,0 0° 0° SC .. 1204 .. SSDCR/L2525M12 12 25 25 27 18,68 141,7 13,7 150,0 0° 0° Gemessen mit Meisterplatte: SC .. 09T308 / SC .. 120408 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel \s - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: SSDCR1616H09 / Bestellbeispiel linkes Werkzeug: SSDCL1616H09 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Type SC .. 09T3 .. SC .. 1204 .. Spannschraube für Wendeplatte Anzugsdrehmoment Unterlage Schraube für Unterlage Fähnchenschlüssel FS2060 (Torx 15IP) 3,0 Nm AP328-SC0908 FS2068 (SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS2065 (Torx 15IP) 3,0 Nm AP319-SC1212 FS2069 (SW 4) FS1496 (Torx 15IP / SW 4) Walter Turn Drehwerkzeuge - Außenbearbeitung A 135 A Y s
