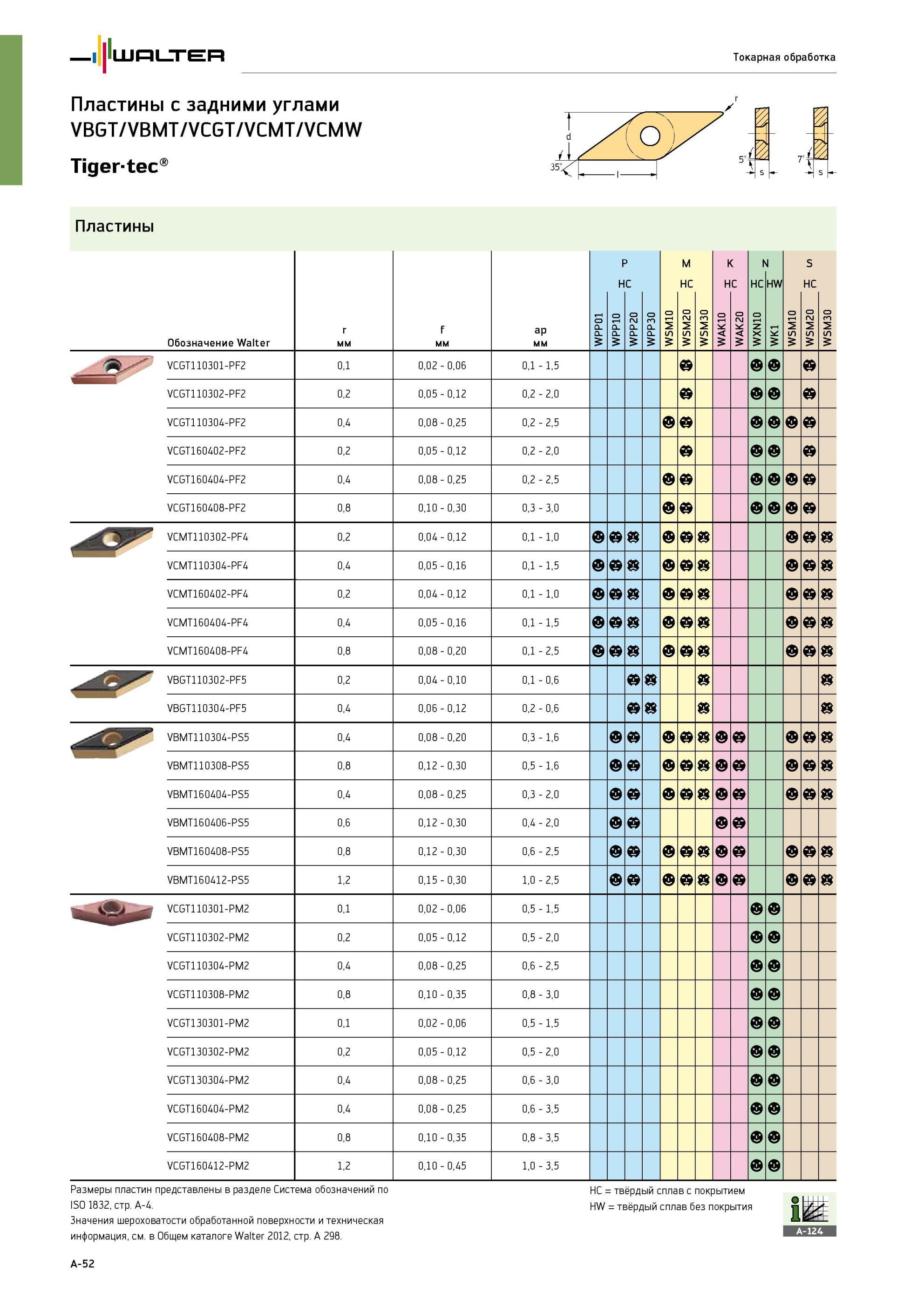

Токарные пластины Walter VCGT VBMT VCGT VBGT сменные режущие с задними углами Форма ромбическая Угол при вершине 35 градусов Размеры Обозначение Марки сплавов56 Каталог WALTER 2013 Дополнение к общему Стр.A-52 |
|||||
Токарные пластины Walter VCGT VBMT VCGT VBGT сменные режущие с задними углами Форма ромбическая Угол при вершине 35 градусов Размеры Обозначение Марки сплавов Токарные пластины Walter VCGT VBMT VCGT VBGT сменные режущие с задними углами Форма ромбическая Угол при вершине 35 градусов Размеры Обозначение Марки сплавов _ Walter Токарная обработка Пластины с задними углами VBGT/VBMT/VCGT/VCMT/VCMW Tigertec I Пластины Обозначение Walter r мм f мм ap мм WPP01 P H 0 P P WP WPP20 n WPP30 WSM10 M HC 0 2 S W WSM30 H 0 1-H A W WAK20 n HC 0 N X HW 1 K W WSM10 S HC 0 2 S W WSM30 VCGT110301-PF2 0,1 0,02 - 0,06 0,1 - 1,5 VCGT110302-PF2 0,2 0,05 - 0,12 0,2 - 2,0 VCGT110304-PF2 0,4 0,08 - 0,25 0,2 - 2,5 VCGT160402-PF2 0,2 0,05 - 0,12 0,2 - 2,0 VCGT160404-PF2 0,4 0,08 - 0,25 0,2 - 2,5 VCGT160408-PF2 0,8 0,10 - 0,30 0,3 - 3,0 V>'- VCMT110302-PF4 0,2 0,04 - 0,12 0,1 - 1,0 VCMT110304-PF4 0,4 0,05 - 0,16 0,1 - 1,5 VCMT160402-PF4 0,2 0,04 - 0,12 0,1 - 1,0 VCMT160404-PF4 0,4 0,05 - 0,16 0,1 - 1,5 VCMT160408-PF4 0,8 0,08 - 0,20 0,1 - 2,5 VBGT110302-PF5 0,2 0,04 - 0,10 0,1 - 0,6 VBGT110304-PF5 0,4 0,06 - 0,12 0,2 - 0,6 VBMT110304-PS5 0,4 0,08 - 0,20 0,3 - 1,6 VBMT110308-PS5 0,8 0,12 - 0,30 0,5 - 1,6 VBMT160404-PS5 0,4 0,08 - 0,25 0,3 - 2,0 VBMT160406-PS5 0,6 0,12 - 0,30 0,4 - 2,0 VBMT160408-PS5 0,8 0,12 - 0,30 0,6 - 2,5 VBMT160412-PS5 1,2 0,15 - 0,30 1,0 - 2,5 VCGT110301-PM2 0,1 0,02 - 0,06 0,5 - 1,5 VCGT110302-PM2 0,2 0,05 - 0,12 0,5 - 2,0 VCGT110304-PM2 0,4 0,08 - 0,25 0,6 - 2,5 VCGT110308-PM2 0,8 0,10 - 0,35 0,8 - 3,0 VCGT130301-PM2 0,1 0,02 - 0,06 0,5 - 1,5 VCGT130302-PM2 0,2 0,05 - 0,12 0,5 - 2,0 VCGT130304-PM2 0,4 0,08 - 0,25 0,6 - 3,0 VCGT160404-PM2 0,4 0,08 - 0,25 0,6 - 3,5 VCGT160408-PM2 0,8 0,10 - 0,35 0,8 - 3,5 VCGT160412-PM2 1,2 0,10 - 0,45 1,0 - 3,5 Размеры пластин представлены в разделе Система обозначений по ISO 1832, стр. A-4. Значения шероховатости обработанной поверхности и техническая информация, см. в Общем каталоге Walter 2012, стр. A 298. HC = HW твёрдый сплав с покрытием твёрдый сплав без покрытия A-52 WPP01 WPP10 WPP20 WPP30 WSM10 WSM20 WSM30 WAK10 WAK20 WXN10 WK1 WSM10 WSM20 WSM30 |
|||||
