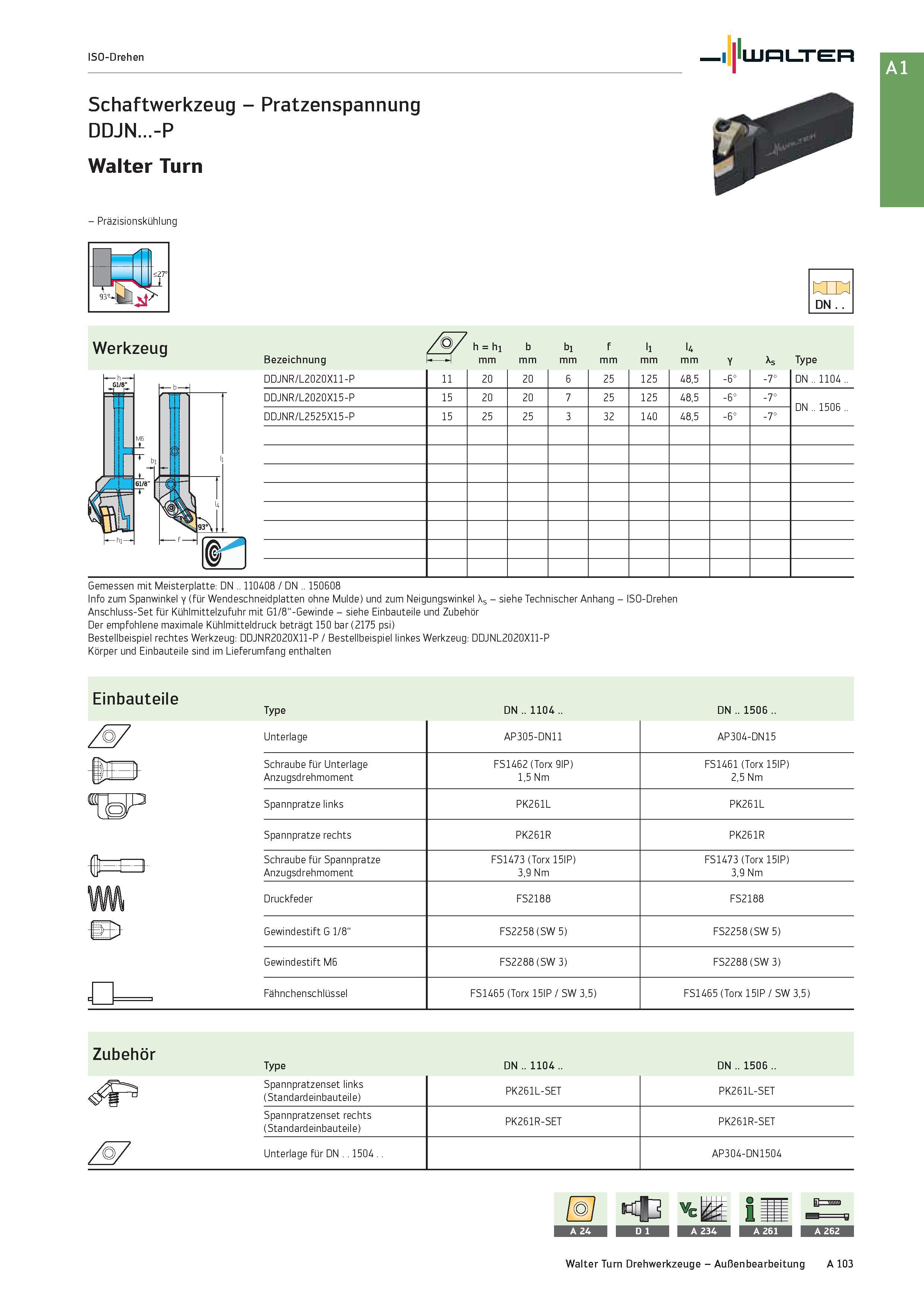

119 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.A103 |
|||||
Стандартные токарные резцы Walter с режущими сменными пластинами для наружного точения Изображение Комплектующие Эскиз с размерами SchaftwerkzeugСтандартные токарные резцы Walter с режущими сменными пластинами для наружного точения Изображение Комплектующие Эскиз с размерами Schaftwerkzeug - Pratzenspannung DDJN...-P Walter Turn - Präzisionskühlung OT.:l DN Gemessen mit Meisterplatte: DN .. 110408 / DN .. 150608 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel \s - siehe Technischer Anhang - ISO-Drehen Anschluss-Set für Kühlmittelzufuhr mit G1/8"-Gewinde - siehe Einbauteile und Zubehör Der empfohlene maximale Kühlmitteldruck beträgt 150 bar (2175 psi) Bestellbeispiel rechtes Werkzeug: DDJNR2020X11-P / Bestellbeispiel linkes Werkzeug: DDJNL2020X11-P Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile / 7 ET Type Unterlage Schraube für Unterlage Anzugsdrehmoment Spannpratze links Spannpratze rechts Schraube für Spannpratze Anzugsdrehmoment Druckfeder Gewindestift G 1/8" Gewinde stift M6 Fähnchenschlüssel DN .. 1104 .. AP305-DN11 FS1462 (Torx 9IP) 1,5 Nm PK261L PK261R FS1473 (Torx 15IP) 3,9 Nm FS2188 FS2258 (SW 5) FS2288 (SW 3) FS1465 (Torx 15IP / SW 3,5) DN .. 1506 .. AP304-DN15 FS1461 (Torx 15IP) 2,5 Nm PK261L PK261R FS1473 (Torx 15IP) 3,9 Nm FS2188 FS2258 (SW 5) FS2288 (SW 3) FS1465 (Torx 15IP / SW 3,5) Zubehör Type DN .. 1104 .. DN .. 1506 .. Spannpratzenset links (Standardeinbauteile) PK261L-SET PK261L-SET Spannpratzenset rechts (Standardeinbauteile) PK261R-SET PK261R-SET / 7 Unterlage für DN 1504 AP304-DN1504 Walter Turn Drehwerkzeuge - Außenbearbeitung A 103 |
|||||
