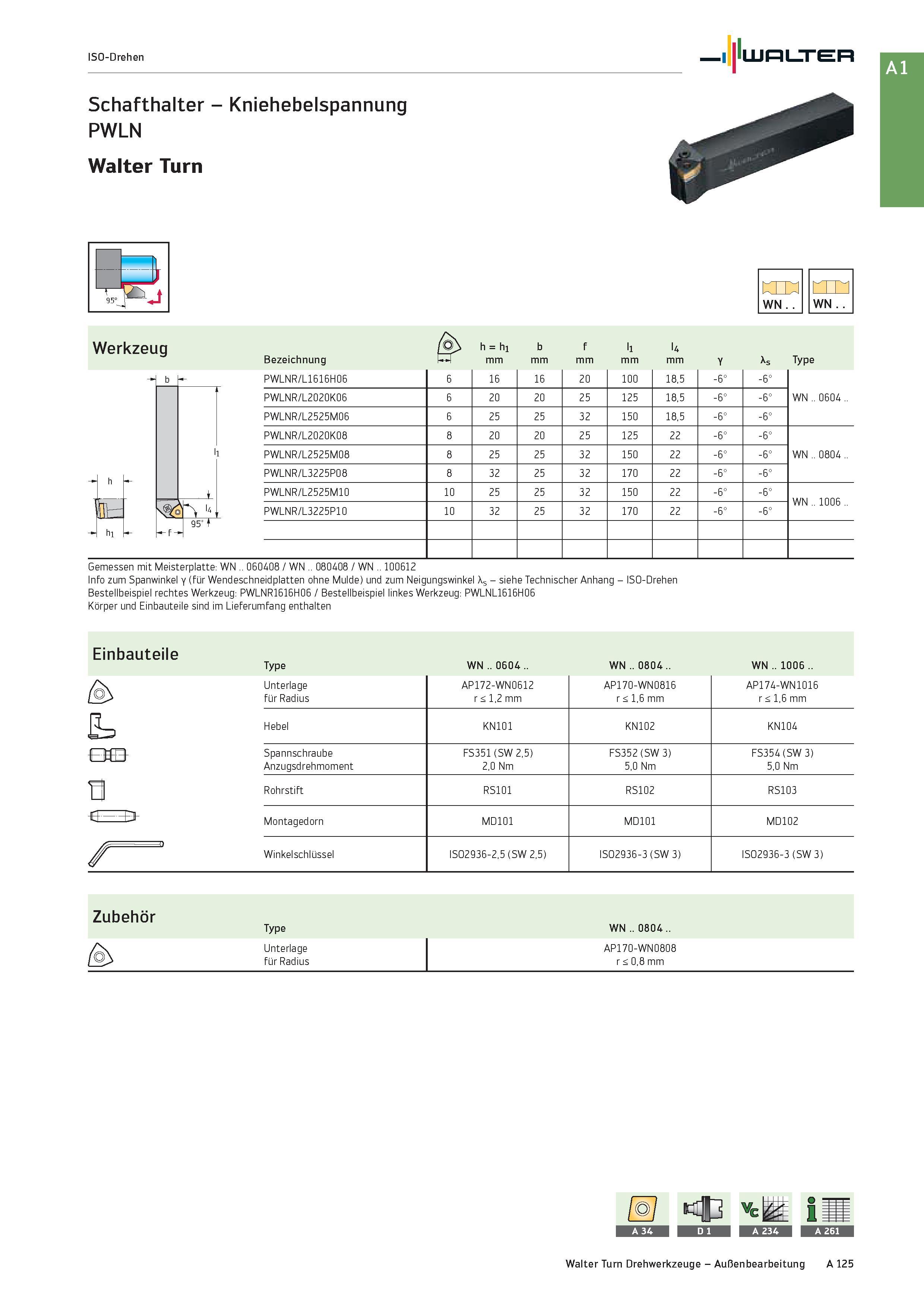

Стандартные токарные резцы Walter с режущими сменными пластинами для наружного точения Изображение Комплектующие Эскиз с размерами Schafthalter -

Стандартные токарные резцы Walter с режущими сменными пластинами для наружного точения Изображение Комплектующие Эскиз с размерами Schafthalter - Kniehebelspannung PWLN Walter Turn WN WN Werkzeug Bezeichnung h = h1 mm b mm f mm l1 mm l4 mm Y As Type b - PWLNR/L1616H06 6 16 16 20 100 18,5 -6° -6° PWLNR/L2020K06 6 20 20 25 125 18,5 -6° -6° WN .. 0604 .. PWLNR/L2525M06 6 25 25 32 150 18,5 -6° -6° PWLNR/L2020K08 8 20 20 25 125 22 -6° -6° PWLNR/L2525M08 8 25 25 32 150 22 -6° -6° WN .. 0804 .. PWLNR/L3225P08 8 32 25 32 170 22 -6° -6° + PWLNR/L2525M10 10 25 25 32 150 22 -6° -6° WN .. 1006 .. K u L PWLNR/L3225P10 10 32 25 32 170 22 -6° -6° 1 hi f- J951 Gemessen mit Meisterplatte: WN .. 060408 / WN .. 080408 / WN .. 100612 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel \s - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: PWLNR1616H06 / Bestellbeispiel linkes Werkzeug: PWLNL1616H06 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Type WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. & Unterlage für Radius AP172-WN0612 r < 1,2 mm AP170-WN0816 r < 1,6 mm AP174-WN1016 r < 1,6 mm Hebel KN101 KN102 KN104 EKB Spannschraube Anzugsdrehmoment FS351 (SW 2,5) 2,0 Nm FS352 (SW 3) 5,0 Nm FS354 (SW 3) 5,0 Nm n Rohrstift RS101 RS102 RS103 Montagedorn MD101 MD101 MD102 Winkelschlüssel ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Zubehör Type WN .. 0804 .. Unterlage für Radius AP170-WN0808 r < 0,8 mm Walter Turn Drehwerkzeuge - Außenbearbeitung A 125
