Каталог WALTER 2016 Общий Инструмент режущий и оснастка (Всего 2605 стр.)
|
|
|

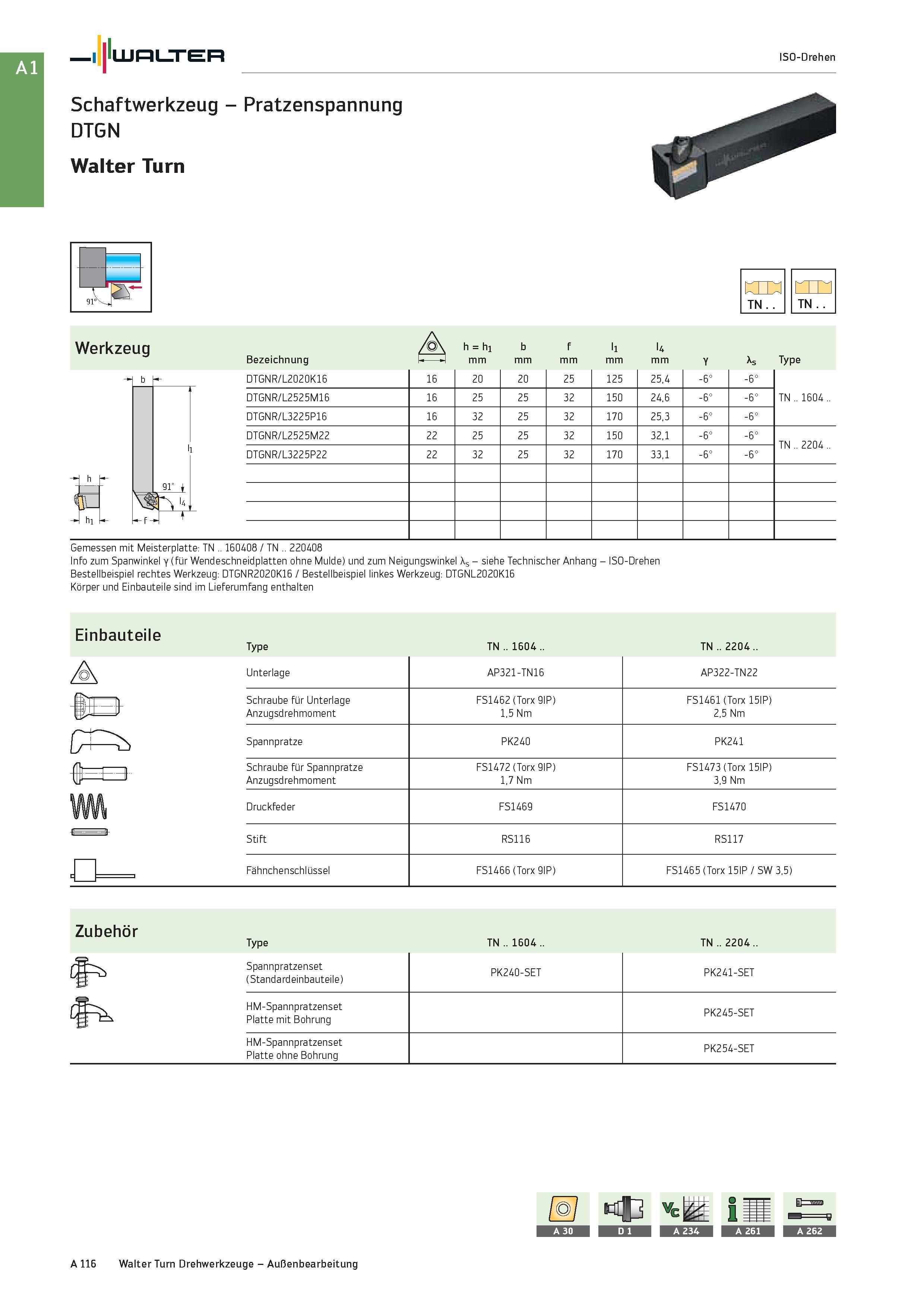

132 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.A116
|
Стандартные токарные резцы Walter с режущими сменными пластинами для наружного точения Изображение Комплектующие Эскиз с размерами ISO-Drehen Sch
Стандартные токарные резцы Walter с режущими сменными пластинами для наружного точения Изображение Комплектующие Эскиз с размерами ISO-Drehen Schaftwerkzeug - Pratzenspannung DTGN Walter Turn 91 ran TN TN Werkzeug Ak h = h1 b f l1 l4 Bezeichnung 1- -1 mm Y Xs Type DTGNR/L2020K16 16 20 20 25 125 25,4 -6° -6° TN .. 1604 .. DTGNR/L2525M16 16 25 25 32 150 24,6 -6° -6° DTGNR/L3225P16 16 32 25 32 170 25,3 -6° -6° DTGNR/L2525M22 22 25 25 32 150 32,1 -6° -6° TN .. 2204 .. DTGNR/L3225P22 22 32 25 32 170 33,1 -6° -6° Gemessen mit Meisterplatte: TN .. 160408 / TN .. 220408 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel \s - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: DTGNR2020K16 / Bestellbeispiel linkes Werkzeug: DTGNL2020K16 Körper und Einbauteile sind im Lieferumfang enthalten b Einbauteile Type TN .. 1604 .. TN .. 2204 .. Unterlage Schraube für Unterlage Anzugsdrehmoment Spannpratze Schraube für Spannpratze Anzugsdrehmoment Druckfeder Stift Fähnchenschlüssel AP321-TN16 FS1462 (Torx 9IP) 1,5 Nm PK240 FS1472 (Torx 9IP) 1,7 Nm FS1469 RS116 FS1466 (Torx 9IP) AP322-TN22 FS1461 (Torx 15IP) 2,5 Nm PK241 FS1473 (Torx 15IP) 3,9 Nm FS1470 RS117 FS1465 (Torx 15IP / SW 3,5) Zubehör Type TN .. 1604 .. TN .. 2204 .. A 116 Walter Turn Drehwerkzeuge - Außenbearbeitung
|
