Спиральные твердосплавные сверла Walter Titex Основные размерные характеристики Обозначение производителя Vollbohren VHM-Bohrer mit Kühlkanal A66 Каталог WALTER 2016 Общий Инструмента и оснастки Стр. B103 0617 DEU Lab2u

Обновлено 2020-04-14 20:46:26

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER \| Каталог WALTER 2016 Общий Инструмент режущий и оснастка (Всего 2605 стр.)

617 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.B103

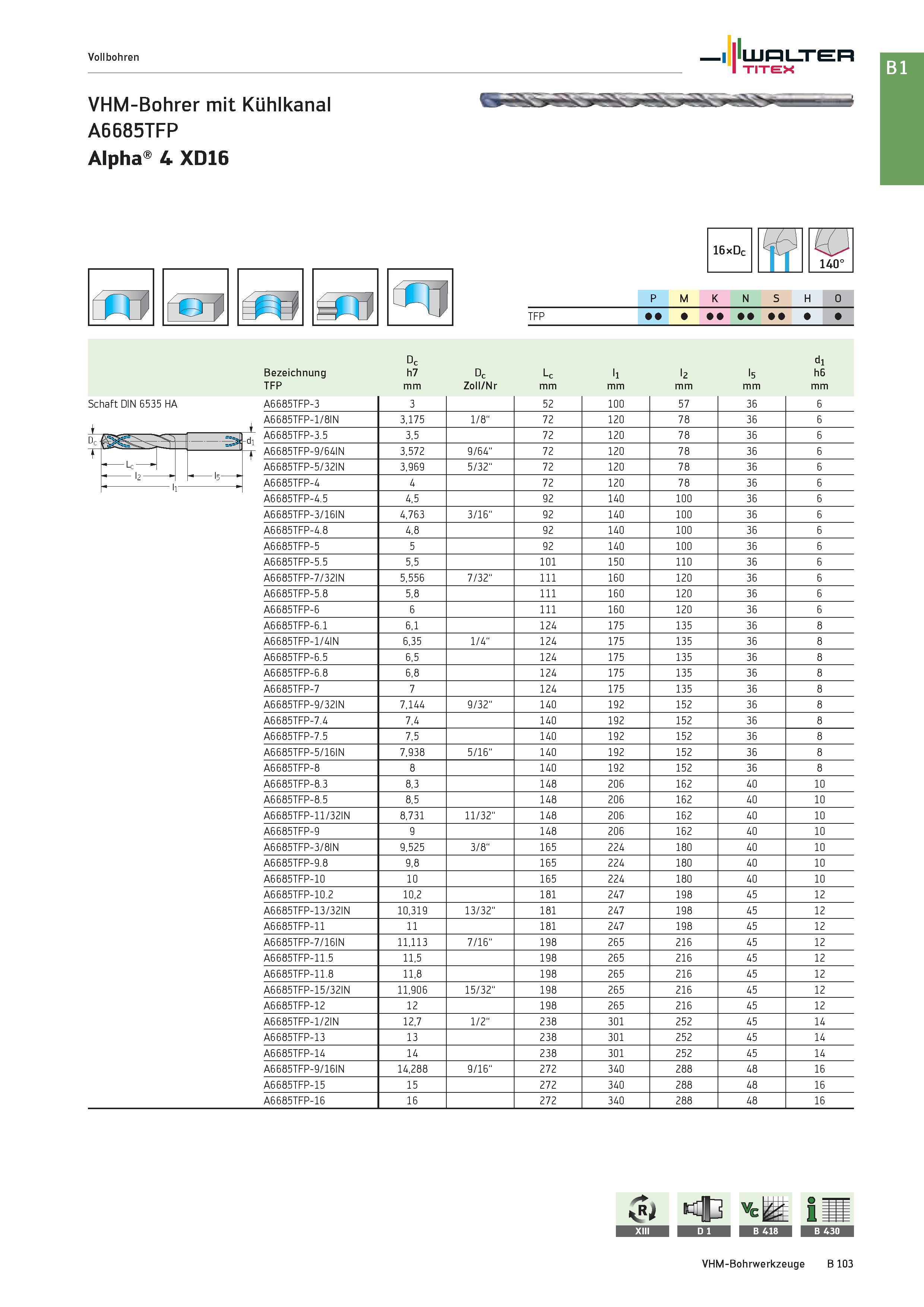

Спиральные твердосплавные сверла Walter Titex Основные размерные характеристики Обозначение производителя Vollbohren VHM-Bohrer mit Kühlkanal A66 Спиральные твердосплавные сверла Walter Titex Основные размерные характеристики Обозначение производителя Vollbohren VHM-Bohrer mit Kühlkanal A6685TFP Alpha 4 XD16 Walter TITEX >1 16xDc E Schaft DIN 6535 HA Lc - -J' 140° P M K N S H O Dc dl Bezeichnung h7 Dc Lc ll l2 l5 h6 TFP mm Zoll/Nr mm A6685TFP-3 3 52 100 57 36 6 A6685TFP-1/8IN 3,175 1/8" 72 120 78 36 6 A6685TFP-3.5 3,5 72 120 78 36 6 A6685TFP-9/64IN 3,572 9/64" 72 120 78 36 6 A6685TFP-5/32IN 3,969 5/32" 72 120 78 36 6 A6685TFP-4 4 72 120 78 36 6 A6685TFP-4.5 4,5 92 140 100 36 6 A6685TFP-3/16IN 4,763 3/16" 92 140 100 36 6 A6685TFP-4.8 4,8 92 140 100 36 6 A6685TFP-5 5 92 140 100 36 6 A6685TFP-5.5 5,5 101 150 110 36 6 A6685TFP-7/32IN 5,556 7/32" 111 160 120 36 6 A6685TFP-5.8 5,8 111 160 120 36 6 A6685TFP-6 6 111 160 120 36 6 A6685TFP-6.1 6,1 124 175 135 36 8 A6685TFP-1/4IN 6,35 1/4" 124 175 135 36 8 A6685TFP-6.5 6,5 124 175 135 36 8 A6685TFP-6.8 6,8 124 175 135 36 8 A6685TFP-7 7 124 175 135 36 8 A6685TFP-9/32IN 7,144 9/32" 140 192 152 36 8 A6685TFP-7.4 7,4 140 192 152 36 8 A6685TFP-7.5 7,5 140 192 152 36 8 A6685TFP-5/16IN 7,938 5/16" 140 192 152 36 8 A6685TFP-8 8 140 192 152 36 8 A6685TFP-8.3 8,3 148 206 162 40 10 A6685TFP-8.5 8,5 148 206 162 40 10 A6685TFP-11/32IN 8,731 11/32" 148 206 162 40 10 A6685TFP-9 9 148 206 162 40 10 A6685TFP-3/8IN 9,525 3/8" 165 224 180 40 10 A6685TFP-9.8 9,8 165 224 180 40 10 A6685TFP-10 10 165 224 180 40 10 A6685TFP-10.2 10,2 181 247 198 45 12 A6685TFP-13/32IN 10,319 13/32" 181 247 198 45 12 A6685TFP-11 11 181 247 198 45 12 A6685TFP-7/16IN 11,113 7/16" 198 265 216 45 12 A6685TFP-11.5 11,5 198 265 216 45 12 A6685TFP-11.8 11,8 198 265 216 45 12 A6685TFP-15/32IN 11,906 15/32" 198 265 216 45 12 A6685TFP-12 12 198 265 216 45 12 A6685TFP-1/2IN 12,7 1/2" 238 301 252 45 14 A6685TFP-13 13 238 301 252 45 14 A6685TFP-14 14 238 301 252 45 14 A6685TFP-9/16IN 14,288 9/16" 272 340 288 48 16 A6685TFP-15 15 272 340 288 48 16 A6685TFP-16 16 272 340 288 48 16 VHM-Bohrwerkzeuge B 103
