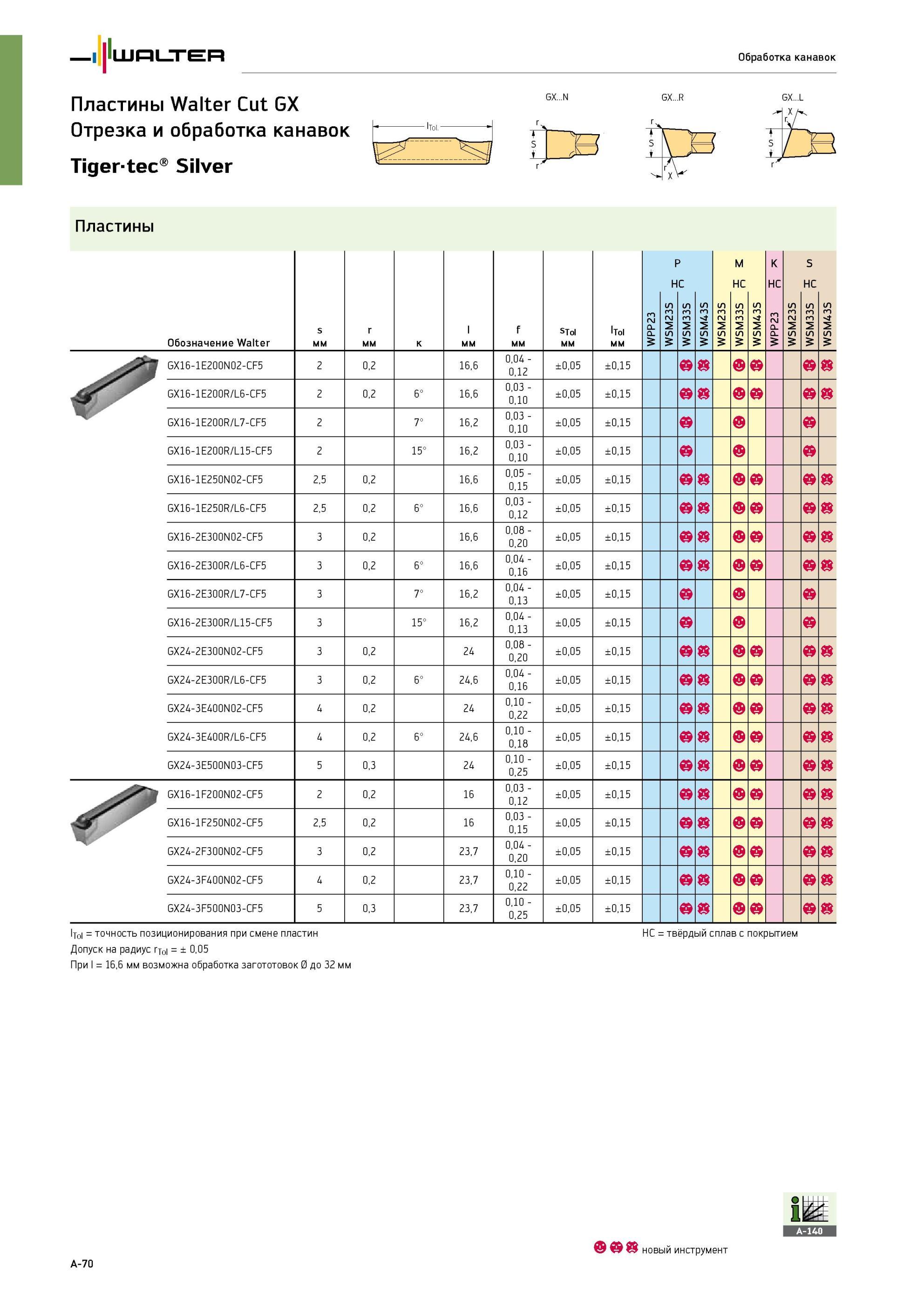

Пластины канавочные твердосплавные Walter Cut GX сменные режущие Tigertec Silver Основные размеры Обозначения Марки сплавов Точность позиционирования при смене74 Каталог WALTER 2013 Дополнение к общему Стр.A-70 |
|||||
Пластины канавочные твердосплавные Walter Cut GX сменные режущие Tigertec Silver Основные размеры Обозначения Марки сплавов Точность позиционирования при смене Пластины канавочные твердосплавные Walter Cut GX сменные режущие Tigertec Silver Основные размеры Обозначения Марки сплавов Точность позиционирования при смене _ Walter Пластины Walter Cut GX Отрезка и обработка канавок Tigertec Silver - lTol. - GX...R Обработка канавок GX...L X r S 1 Пластины HC P HC M K HC S Обозначение Walter s мм r мм к l мм f мм STol мм lTol мм m P P WP S m 2 S W S m m 2 S W S m 2 S S m 2 S W S m m 2 S W S m -4 2 S m P P WP S m 2 S 5 S m m 2 S W S m -4 2 S GX16-1E200N02-CF5 2 0,2 16,6 0,04 -0,12 ±0,05 ±0,15 GX16-1E200R/L6-CF5 2 0,2 6° 16,6 0,03 -0,10 ±0,05 ±0,15 GX16-1E200R/L7-CF5 2 7° 16,2 0,03 -0,10 ±0,05 ±0,15 b GX16-1E200R/L15-CF5 2 15° 16,2 0,03 -0,10 ±0,05 ±0,15 b GX16-1E250N02-CF5 2,5 0,2 16,6 0,05 -0,15 ±0,05 ±0,15 GX16-1E250R/L6-CF5 2,5 0,2 6° 16,6 0,03 -0,12 ±0,05 ±0,15 GX16-2E300N02-CF5 3 0,2 16,6 0,08 -0,20 ±0,05 ±0,15 GX16-2E300R/L6-CF5 3 0,2 6° 16,6 0,04 -0,16 ±0,05 ±0,15 GX16-2E300R/L7-CF5 3 7° 16,2 0,04 -0,13 ±0,05 ±0,15 b GX16-2E300R/L15-CF5 3 15° 16,2 0,04 -0,13 ±0,05 ±0,15 b GX24-2E300N02-CF5 3 0,2 24 0,08 -0,20 ±0,05 ±0,15 GX24-2E300R/L6-CF5 3 0,2 6° 24,6 0,04 -0,16 ±0,05 ±0,15 GX24-3E400N02-CF5 4 0,2 24 0,10 -0,22 ±0,05 ±0,15 GX24-3E400R/L6-CF5 4 0,2 6° 24,6 0,10 -0,18 ±0,05 ±0,15 GX24-3E500N03-CF5 5 0,3 24 0,10 -0,25 ±0,05 ±0,15 GX16-1F200N02-CF5 2 0,2 16 0,03 -0,12 ±0,05 ±0,15 GX16-1F250N02-CF5 2,5 0,2 16 0,03 -0,15 ±0,05 ±0,15 GX24-2F300N02-CF5 3 0,2 23,7 0,04 -0,20 ±0,05 ±0,15 GX24-3F400N02-CF5 4 0,2 23,7 0,10 -0,22 ±0,05 ±0,15 GX24-3F500N03-CF5 5 0,3 23,7 0,10 -0,25 ±0,05 ±0,15 lj0i = точность позиционирования при смене пластин Допуск на радиус rjoi = ± 0,05 При l = 16,6 мм возможна обработка загототовок 0 до 32 мм HC = твёрдый сплав с покрытием новый инструмент A-70 WPP23 WSM23S WSM33S WSM43S WSM23S WSM33S WSM43S WPP23 WSM23S WSM33S WSM43S |
|||||
