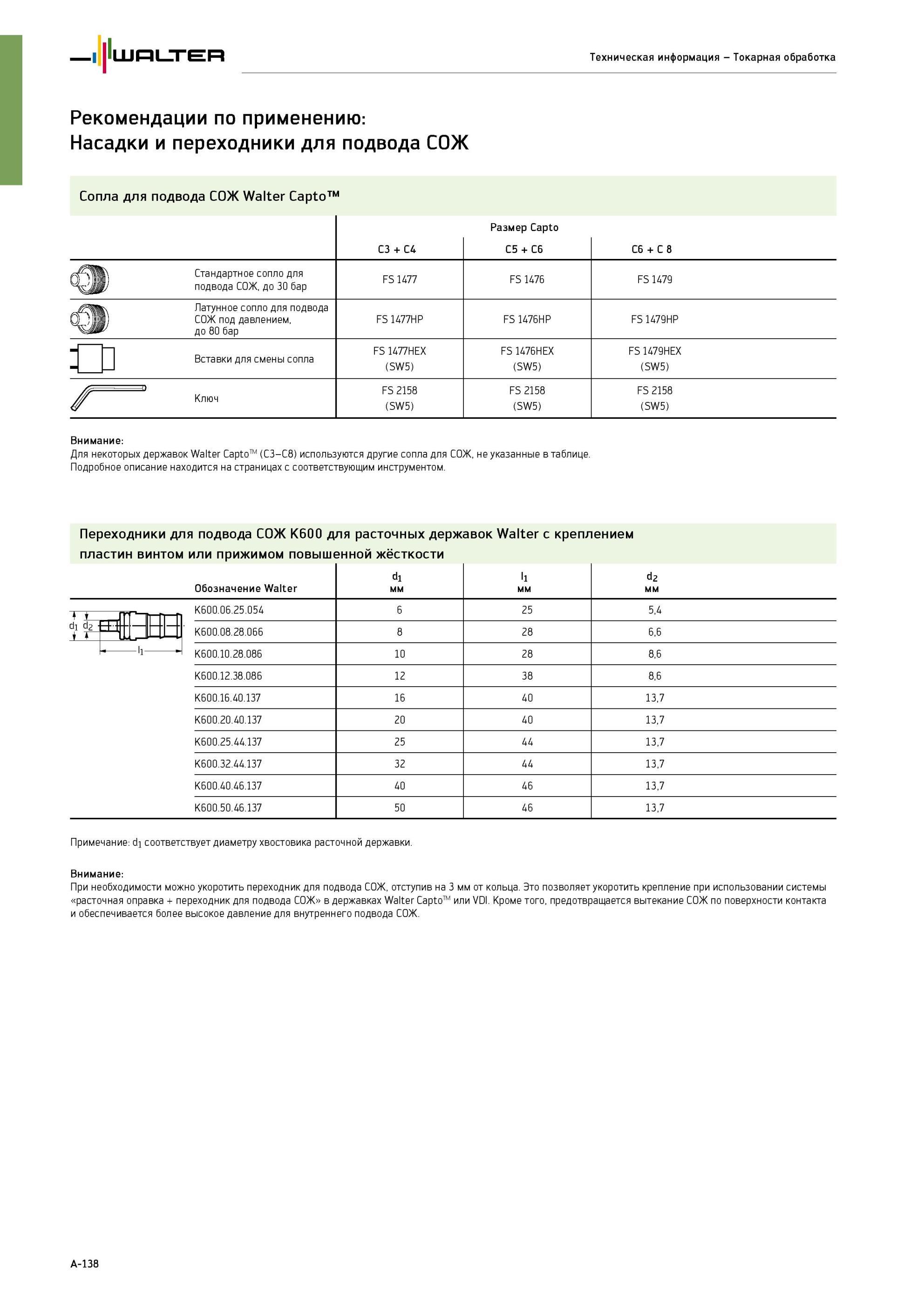

Насадки и переходники Walter для подвода СОЖ Рекомендации по применению токарного инструмента со сменными режущими пластинами Для расточных державок _ Walter Техническая информация Токарная обработка Рекомендации по применению Насадки и переходники для подвода СОЖ Сопла для подвода СОЖ Walter Capto C3 + C4 Размер Capto C5 + C6 C6 + C 8 <ш Стандартное сопло для подвода СОЖ, до 30 бар FS 1477 FS 1476 FS 1479 сш Латунное сопло для подвода СОЖ под давлением, до 80 бар FS 1477HP FS 1476HP FS 1479HP Вставки для смены сопла FS 1477HEX (SW5) FS 1476HEX (SW5) FS 1479HEX (SW5) Ключ FS 2158 (SW5) FS 2158 (SW5) FS 2158 (SW5) Внимание Для некоторых державок Walter CaptoTM (C3-C8) используются другие сопла для СОЖ, не указанные в таблице. Подробное описание находится на страницах с соответствующим инструментом. Переходники для подвода СОЖ K600 для расточных державок Walter с креплением пластин винтом или прижимом повышенной жёсткости d1 l1 d2 Обозначение Walter мм K600.06.25.054 6 25 5,4 K600.08.28.066 8 28 6,6 K600.10.28.086 10 28 8,6 K600.12.38.086 12 38 8,6 K600.16.40.137 16 40 13,7 K600.20.40.137 20 40 13,7 K600.25.44.137 25 44 13,7 K600.32.44.137 32 44 13,7 K600.40.46.137 40 46 13,7 K600.50.46.137 50 46 13,7 di d21 J FFI 11 Примечание d1 соответствует диаметру хвостовика расточной державки. Внимание При необходимости можно укоротить переходник для подвода СОЖ, отступив на 3 мм от кольца. Это позволяет укоротить крепление при использовании системы расточная оправка + переходник для подвода СОЖ в державках Walter CaptoTM или VDI. Кроме того, предотвращается вытекание СОЖ по поверхности контакта и обеспечивается более высокое давление для внутреннего подвода СОЖ. A-138
