2510 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.D98

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. D98 2510 DEU Lab2u

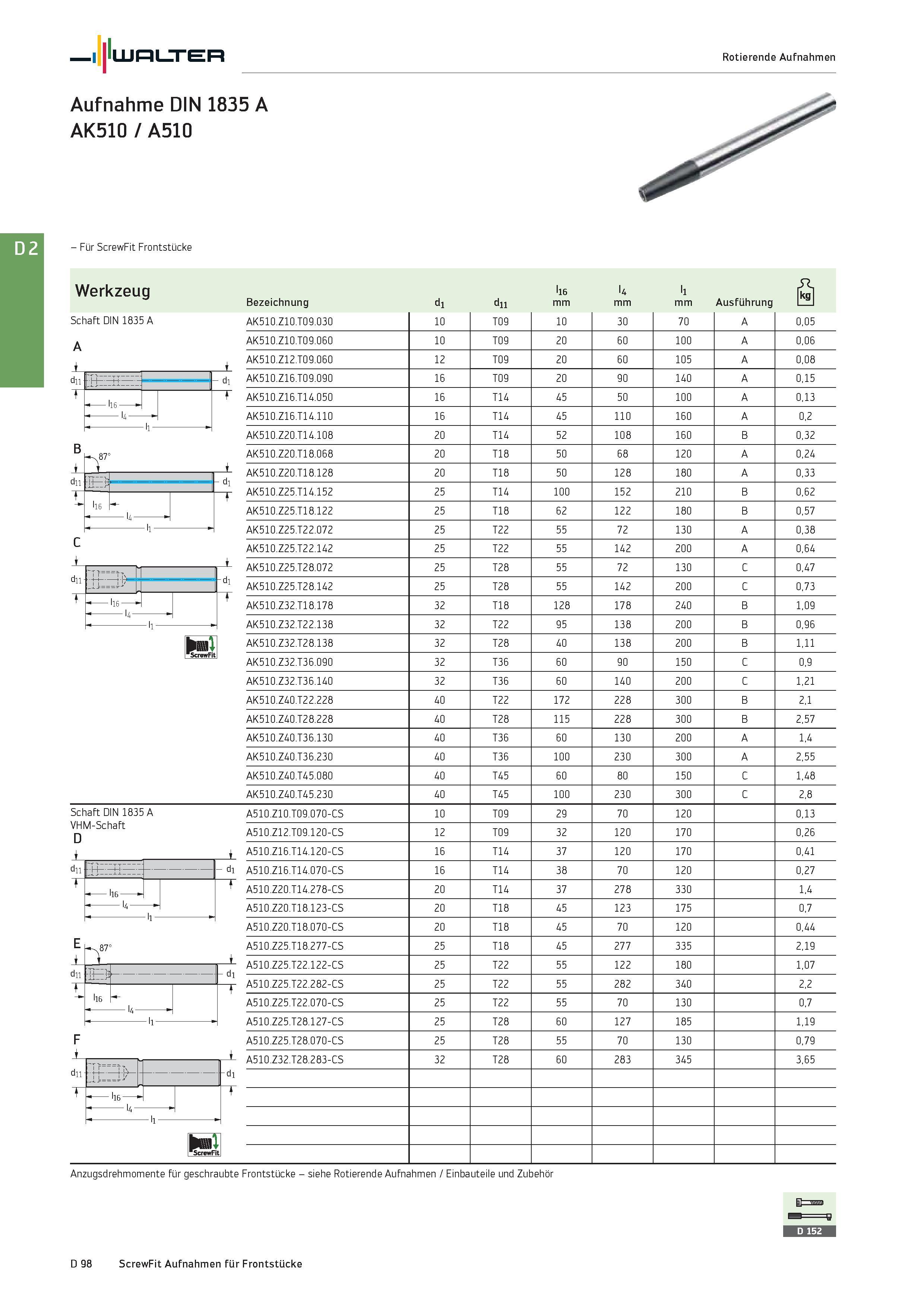

Walter Rotierende Aufnahmen Aufnahme DIN 1835 A AK510 / A510 - Für ScrewFit Frontstücke Werkzeug l6 l4 11 e l. fcsl Bezeichnung di dii mm Ausführung Schaft DIN 1835 A A dii TT 1 - -di t 1 ii- - 87 i li6 t C TT =tT' I J.J = =J-L' 1 li6 t AK510.Z10.T09.030 10 T09 10 30 70 A 0,05 AK510.Z10.T09.060 10 T09 20 60 100 A 0,06 AK510.Z12.T09.060 12 T09 20 60 105 A 0,08 AK510.Z16.T09.090 16 T09 20 90 140 A 0,15 AK510.Z16.T14.050 16 T14 45 50 100 A 0,13 AK510.Z16.T14.110 16 T14 45 110 160 A 0,2 AK510.Z20.T14.108 20 T14 52 108 160 B 0,32 AK510.Z20.T18.068 20 T18 50 68 120 A 0,24 AK510.Z20.T18.128 20 T18 50 128 180 A 0,33 AK510.Z25.T14.152 25 T14 100 152 210 B 0,62 AK510.Z25.T18.122 25 T18 62 122 180 B 0,57 AK510.Z25.T22.072 25 T22 55 72 130 A 0,38 AK510.Z25.T22.142 25 T22 55 142 200 A 0,64 AK510.Z25.T28.072 25 T28 55 72 130 C 0,47 AK510.Z25.T28.142 25 T28 55 142 200 C 0,73 AK510.Z32.T18.178 32 T18 128 178 240 B 1,09 AK510.Z32.T22.138 32 T22 95 138 200 B 0,96 AK510.Z32.T28.138 32 T28 40 138 200 B 1,11 AK510.Z32.T36.090 32 T36 60 90 150 C 0,9 AK510.Z32.T36.140 32 T36 60 140 200 C 1,21 AK510.Z40.T22.228 40 T22 172 228 300 B 2,1 AK510.Z40.T28.228 40 T28 115 228 300 B 2,57 AK510.Z40.T36.130 40 T36 60 130 200 A 1,4 AK510.Z40.T36.230 40 T36 100 230 300 A 2,55 AK510.Z40.T45.080 40 T45 60 80 150 C 1,48 AK510.Z40.T45.230 40 T45 100 230 300 C 2,8 A510.Z10.T09.070-CS 10 T09 29 70 120 0,13 A510.Z12.T09.120-CS 12 T09 32 120 170 0,26 A510.Z16.T14.120-CS 16 T14 37 120 170 0,41 A510.Z16.T14.070-CS 16 T14 38 70 120 0,27 A510.Z20.T14.278-CS 20 T14 37 278 330 1,4 A510.Z20.T18.123-CS 20 T18 45 123 175 0,7 A510.Z20.T18.070-CS 20 T18 45 70 120 0,44 A510.Z25.T18.277-CS 25 T18 45 277 335 2,19 A510.Z25.T22.122-CS 25 T22 55 122 180 1,07 A510.Z25.T22.282-CS 25 T22 55 282 340 2,2 A510.Z25.T22.070-CS 25 T22 55 70 130 0,7 A510.Z25.T28.127-CS 25 T28 60 127 185 1,19 A510.Z25.T28.070-CS 25 T28 55 70 130 0,79 A510.Z32.T28.283-CS 32 T28 60 283 345 3,65 Schaft DIN 1835 A VHM-Schaft D ±_ dii T““7- -di J. J-i' t l16 " li Anzugsdrehmomente für geschraubte Frontstücke - siehe Rotierende Aufnahmen / Einbauteile und Zubehör F D 98 ScrewFit Aufnahmen für Frontstücke
