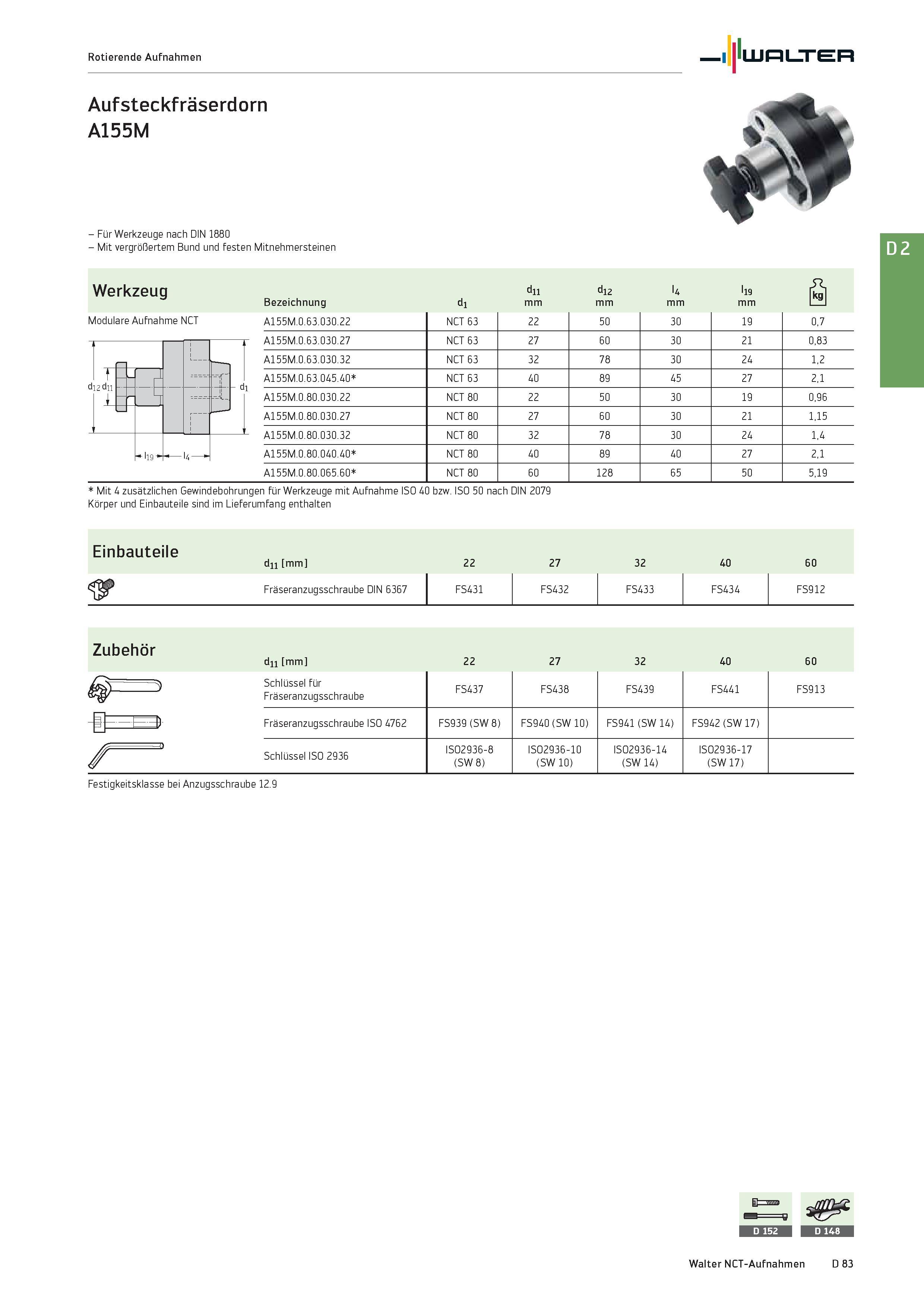

Rotierende Aufnahmen Walter Aufsteckfräserdorn A155M - Für Werkzeuge nach DIN 1880 - Mit vergrößertem Bund und festen Mitnehmersteinen Werkzeug Modulare Aufnahme NCT Jl n - di t di2 dii r1 r LJ " ll9 14 d11 d12 l4 l19 & Bezeichnung di mm rgi A155M.0.63.030.22 NCT 63 22 50 30 19 0,7 A155M.0.63.030.27 NCT 63 27 60 30 21 0,83 A155M.0.63.030.32 NCT 63 32 78 30 24 1,2 A155M.0.63.045.40 NCT 63 40 89 45 27 2,1 A155M.0.80.030.22 NCT 80 22 50 30 19 0,96 A155M.0.80.030.27 NCT 80 27 60 30 21 1,15 A155M.0.80.030.32 NCT 80 32 78 30 24 1,4 A155M.0.80.040.40 NCT 80 40 89 40 27 2,1 A155M.0.80.065.60 NCT 80 60 128 65 50 5,19 Mit 4 zusätzlichen Gewindebohrungen für Werkzeuge mit Aufnahme ISO 40 bzw. ISO 50 nach DIN 2079 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile dii mm 22 27 32 40 60 Fräseranzugsschraube DIN 6367 FS431 FS432 FS433 FS434 FS912 Zubehör dii mm 22 27 32 40 60 Schlüssel für Fräseranzugsschraube FS437 FS438 FS439 FS441 FS913 Fräseranzugsschraube ISO 4762 FS939 (SW 8) FS940 (SW 10) FS941 (SW 14) FS942 (SW 17) Schlüssel ISO 2936 ISO2936-8 (SW 8) ISO2936-10 (SW 10) ISO2936-14 (SW 14) ISO2936-17 (SW 17) Festigkeitsklasse bei Anzugsschraube 12.9 Walter NCT-Aufnahmen D 83
