2476 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.D64

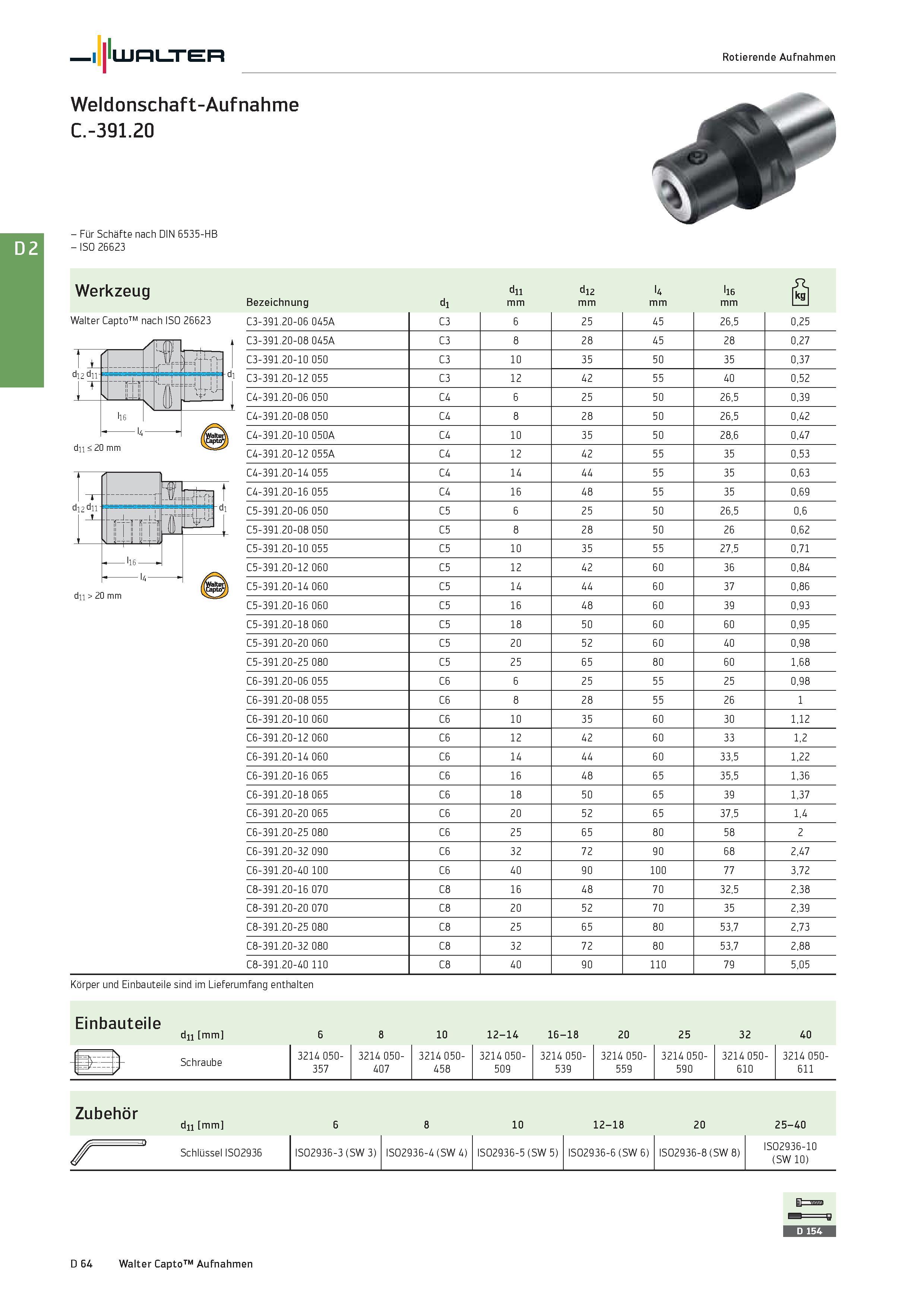

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. D64 2476 DEU Lab2u Walter Rotierende Aufnahmen Weldonschaft-Aufnahme C.-391.20 - Für Schäfte nach DIN 6535-HB - ISO 26623 Werkzeug Walter Capto nach ISO 26623 di2 dii fl dii < 20 mm dii d12 l4 l16 & Bezeichnung di mm Kgj C3-391.20-06 045A C3 6 25 45 26,5 0,25 C3-391.20-08 045A C3 8 28 45 28 0,27 C3-391.20-10 050 C3 10 35 50 35 0,37 C3-391.20-12 055 C3 12 42 55 40 0,52 C4-391.20-06 050 C4 6 25 50 26,5 0,39 C4-391.20-08 050 C4 8 28 50 26,5 0,42 C4-391.20-10 050A C4 10 35 50 28,6 0,47 C4-391.20-12 055A C4 12 42 55 35 0,53 C4-391.20-14 055 C4 14 44 55 35 0,63 C4-391.20-16 055 C4 16 48 55 35 0,69 C5-391.20-06 050 C5 6 25 50 26,5 0,6 C5-391.20-08 050 C5 8 28 50 26 0,62 C5-391.20-10 055 C5 10 35 55 27,5 0,71 C5-391.20-12 060 C5 12 42 60 36 0,84 C5-391.20-14 060 C5 14 44 60 37 0,86 C5-391.20-16 060 C5 16 48 60 39 0,93 C5-391.20-18 060 C5 18 50 60 60 0,95 C5-391.20-20 060 C5 20 52 60 40 0,98 C5-391.20-25 080 C5 25 65 80 60 1,68 C6-391.20-06 055 C6 6 25 55 25 0,98 C6-391.20-08 055 C6 8 28 55 26 1 C6-391.20-10 060 C6 10 35 60 30 1,12 C6-391.20-12 060 C6 12 42 60 33 1,2 C6-391.20-14 060 C6 14 44 60 33,5 1,22 C6-391.20-16 065 C6 16 48 65 35,5 1,36 C6-391.20-18 065 C6 18 50 65 39 1,37 C6-391.20-20 065 C6 20 52 65 37,5 1,4 C6-391.20-25 080 C6 25 65 80 58 2 C6-391.20-32 090 C6 32 72 90 68 2,47 C6-391.20-40 100 C6 40 90 100 77 3,72 C8-391.20-16 070 C8 16 48 70 32,5 2,38 C8-391.20-20 070 C8 20 52 70 35 2,39 C8-391.20-25 080 C8 25 65 80 53,7 2,73 C8-391.20-32 080 C8 32 72 80 53,7 2,88 C8-391.20-40 110 C8 40 90 110 79 5,05 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile dii mm 6 8 10 12-14 16-18 20 25 32 40 Ü - Schraube 3214 050357 3214 050407 3214050458 3214050509 3214 050539 3214 050559 3214050590 3214050610 3214 050611 Zubehör dii mm 6 8 10 12-18 20 25-40 / Schlüssel ISO2936 ISO2936-3 (SW 3) ISO2936-4 (SW 4) ISO2936-5 (SW 5) ISO2936-6 (SW 6) ISO2936-8 (SW 8) ISO2936-10 (SW 10) D 64 Walter Capto Aufnahmen
