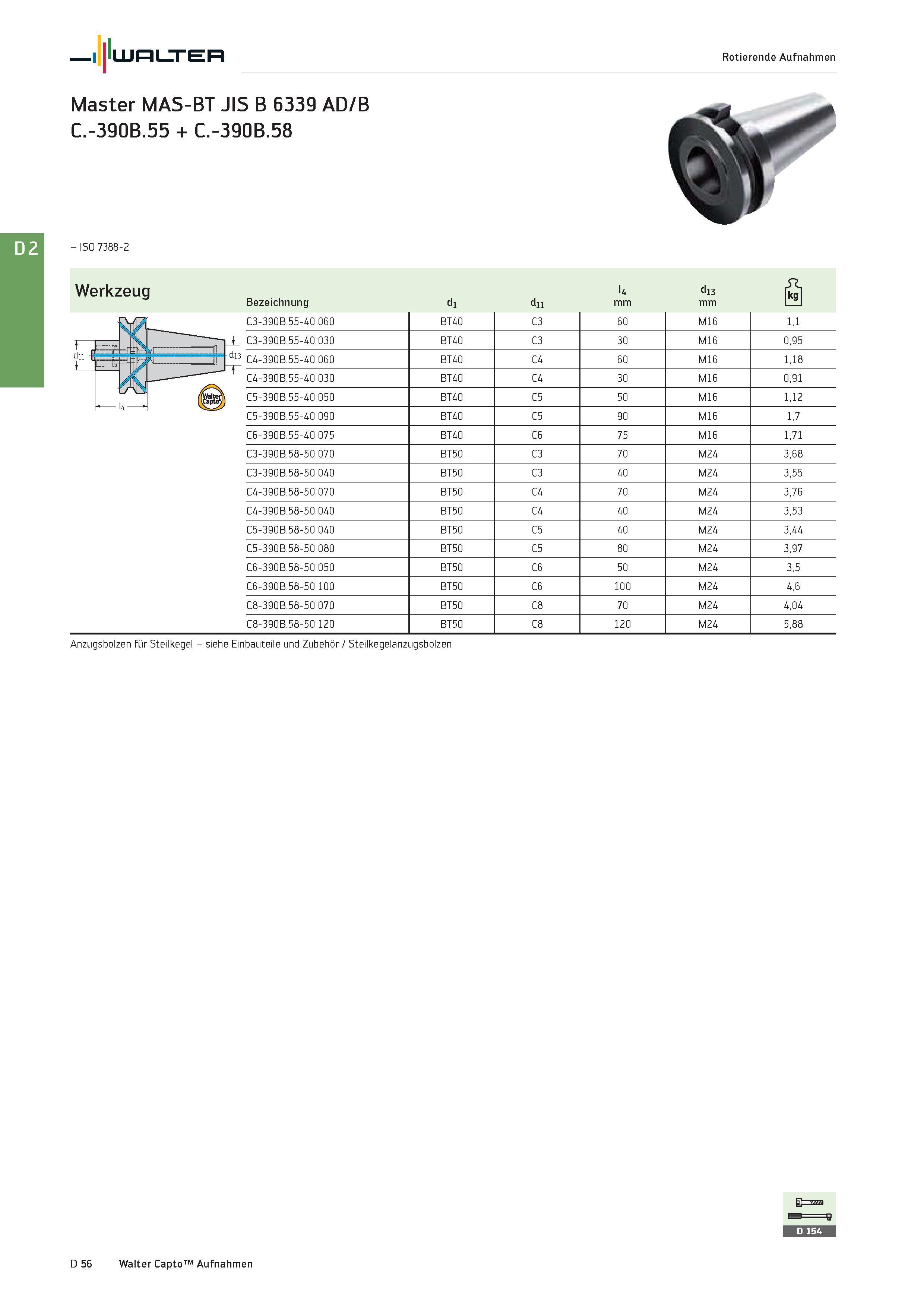

Walter Rotierende Aufnahmen Master MAS-BT JIS B 6339 AD/B C.-390B.55 + C.-390B.58 - ISO 7388-2 Werkzeug Bezeichnung di dii l4 mm di3 mm ö C3-390B.55-40 060 BT40 C3 60 M16 1,1 Ir Trj-j _L C3-390B.55-40 030 BT40 C3 30 M16 0,95 ff -f“li- dl3 C4-390B.55-40 060 BT40 C4 60 M16 1,18 1 C4-390B.55-40 030 BT40 C4 30 M16 0,91 l4 C5-390B.55-40 050 BT40 C5 50 M16 1,12 C5-390B.55-40 090 BT40 C5 90 M16 1,7 C6-390B.55-40 075 BT40 C6 75 M16 1,71 C3-390B.58-50 070 BT50 C3 70 M24 3,68 C3-390B.58-50 040 BT50 C3 40 M24 3,55 C4-390B.58-50 070 BT50 C4 70 M24 3,76 C4-390B.58-50 040 BT50 C4 40 M24 3,53 C5-390B.58-50 040 BT50 C5 40 M24 3,44 C5-390B.58-50 080 BT50 C5 80 M24 3,97 C6-390B.58-50 050 BT50 C6 50 M24 3,5 C6-390B.58-50 100 BT50 C6 100 M24 4,6 C8-390B.58-50 070 BT50 C8 70 M24 4,04 C8-390B.58-50 120 BT50 C8 120 M24 5,88 Anzugsbolzen für Steilkegel - siehe Einbauteile und Zubehör / Steilkegelanzugsbolzen D 56 Walter Capto Aufnahmen
