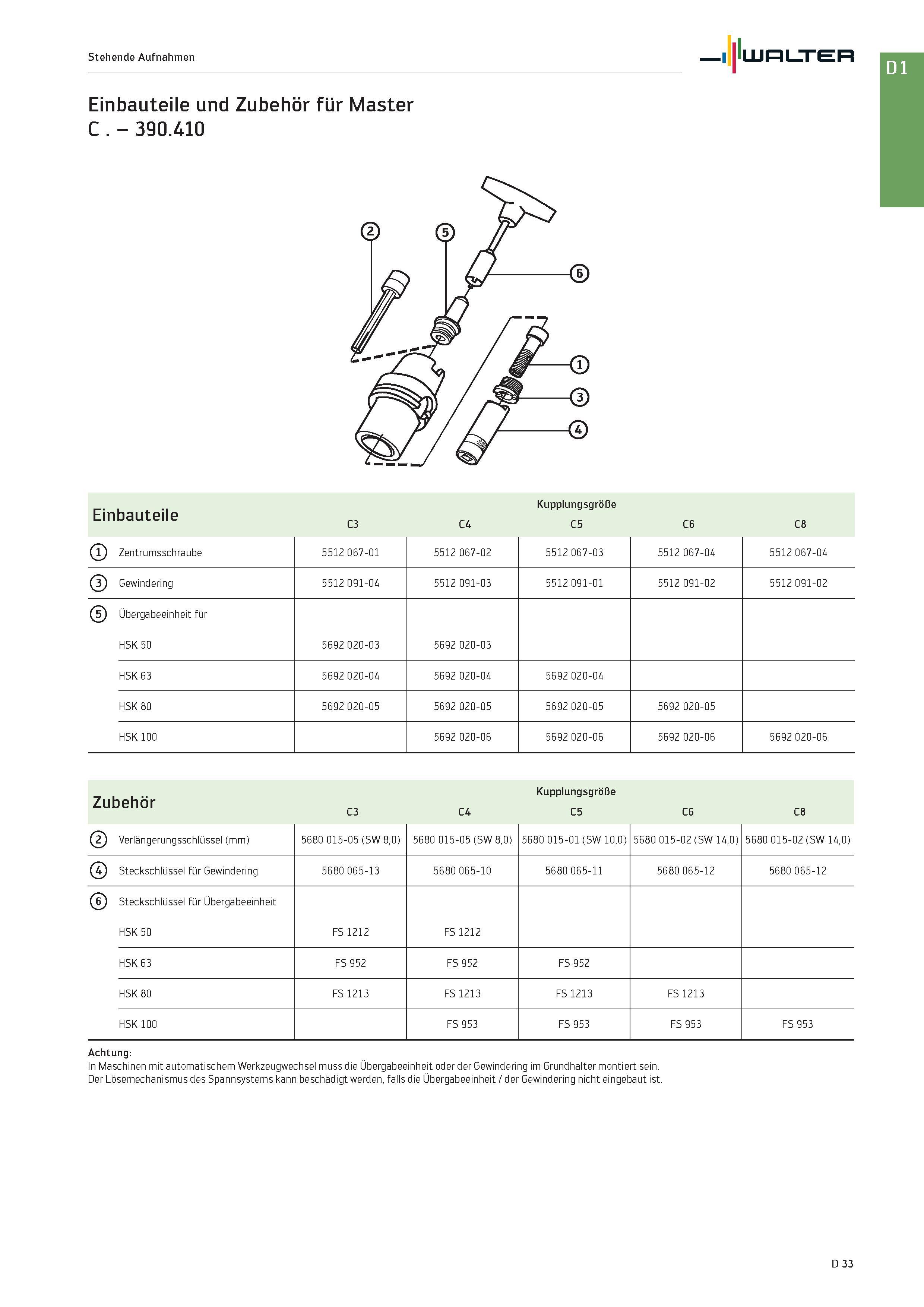

Stehende Aufnahmen Walter Einbauteile und Zubehör für Master C - 390.410 Einbauteile Kupplungsgröße 8 C 6 C 5 C s C 3 C Zentrumsschraube 5512 067-01 5512 067-02 5512 067-03 5512 067-04 5512 067-04 Gewindering 5512 091-04 5512 091-03 5512 091-01 5512 091-02 5512 091-02 Übergabeeinheit für HSK 50 5692 020-03 5692 020-03 HSK 63 5692 020-04 5692 020-04 5692 020-04 HSK 80 5692 020-05 5692 020-05 5692 020-05 5692 020-05 HSK 100 5692 020-06 5692 020-06 5692 020-06 5692 020-06 Zubehör Kupplungsgröße C3 C4 C5 C6 C8 (p Verlängerungsschlüssel (mm) 5680 015-05 (SW 8,0) 5680 015-05 (SW 8,0) 5680 015-01 (SW 10,0) 5680 015-02 (SW 14,0) 5680 015-02 (SW 14,0) (p Steckschlüssel für Gewindering 5680 065-13 5680 065-10 5680 065-11 5680 065-12 5680 065-12 (p Steckschlüssel für Übergabeeinheit HSK 50 FS 1212 FS 1212 HSK 63 FS 952 FS 952 FS 952 HSK 80 FS 1213 FS 1213 FS 1213 FS 1213 HSK 100 FS 953 FS 953 FS 953 FS 953 Achtung: In Maschinen mit automatischem Werkzeugwechsel muss die Übergabeeinheit oder der Gewindering im Grundhalter montiert sein. Der Lösemechanismus des Spannsystems kann beschädigt werden, falls die Übergabeeinheit / der Gewindering nicht eingebaut ist. D 33
