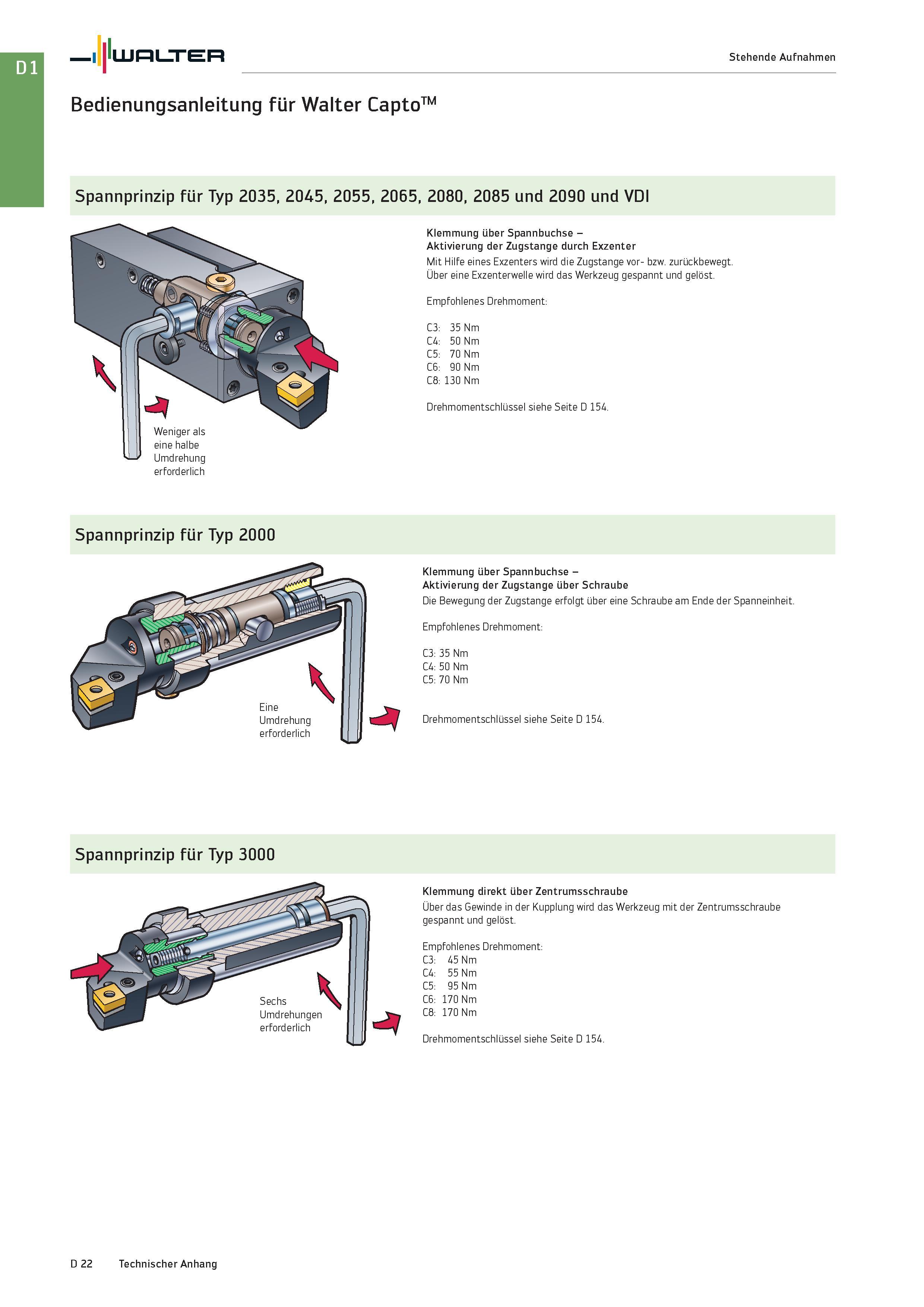

Walter Stehende Aufnahmen Bedienungsanleitung für Walter Capto' TM Spannprinzip für Typ 2035, 2045, 2055, 2065, 2080, 2085 und 2090 und VDI Weniger als eine halbe Umdrehung erforderlich Klemmung über Spannbuchse -Aktivierung der Zugstange durch Exzenter Mit Hilfe eines Exzenters wird die Zugstange vor- bzw. zurückbewegt. Über eine Exzenterwelle wird das Werkzeug gespannt und gelöst. Empfohlenes Drehmoment: C3 35 Nm C4 50 Nm C5 70 Nm C6 90 Nm CO C 130 Nm Drehmomentschlüssel siehe Seite D 154. Spannprinzip für Typ 2000 Klemmung über Spannbuchse -Aktivierung der Zugstange über Schraube Die Bewegung der Zugstange erfolgt über eine Schraube am Ende der Spanneinheit. Empfohlenes Drehmoment: 35 Nm 50 Nm 70 Nm Drehmomentschlüssel siehe Seite D 154. Spannprinzip für Typ 3000 Klemmung direkt über Zentrumsschraube Über das Gewinde in der Kupplung wird das Werkzeug mit der Zentrumsschraube gespannt und gelöst. Empfohlenes Drehmoment: C3 45 Nm C4 55 Nm C5 95 Nm C6 170 Nm C8 0 7 Nm Drehmomentschlüssel siehe Seite D 154. D 22 Technischer Anhang
