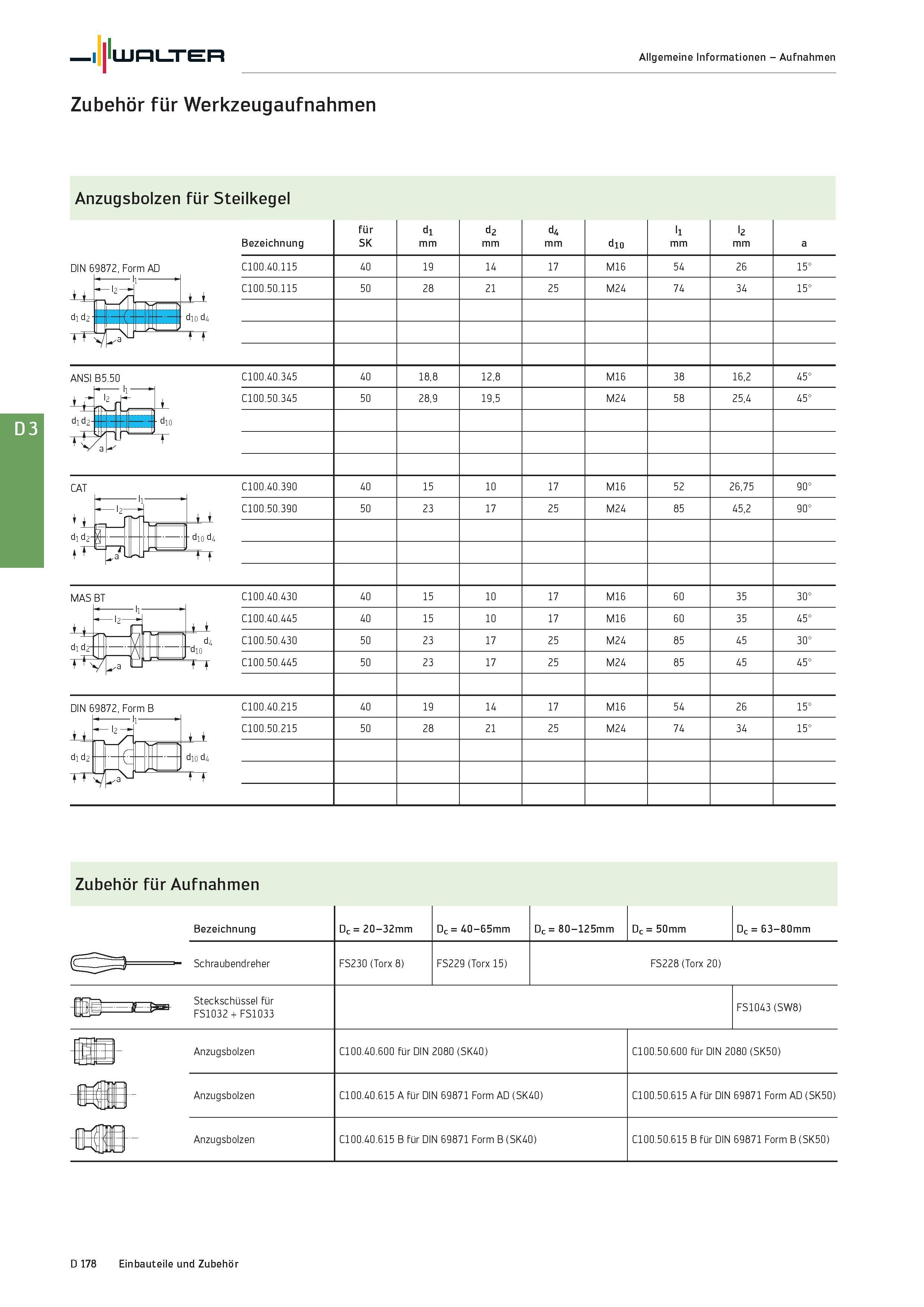

Walter Zubehör für Werkzeugaufnahmen Allgemeine Informationen - Aufnahmen Anzugsbolzen für Steilkegel Bezeichnung DIN 69872, Form AD C100.40.115 C100.50.115 für SK 40 50 dl mm 19 28 d2 mm 14 21 d4 mm 17 25 dio M16 M24 ll mm 54 74 l2 mm 26 34 15° 15° ANSI B5.50 C100.40.345 C100.50.345 40 18,8 12,8 M16 50 28,9 19,5 M24 38 58 16,2 25,4 45° 45° CAT d1 d2 C100.40.390 =L± d10 d4 “Tr C100.50.390 40 15 10 17 M16 50 23 17 25 M24 52 85 26,75 45,2 90° 90° MAS BT ±_ C100.40.430 d1d2 - -d d4 d1 tt C100.40.445 C100.50.430 C100.50.445 40 15 10 17 M16 40 15 10 17 M16 50 23 17 25 M24 50 23 17 25 M24 60 60 85 85 35 35 45 45 30° 45° 30° 45° DIN 69872, Form B C100.40.215 d1 d2 TT -l1- -F ja d10 d4 tt C100.50.215 40 19 14 17 M16 50 28 21 25 M24 54 74 26 34 15° 15° Zubehör für Aufnahmen Bezeichnung Dc = 20-32mm Dc = 40-65mm Dc = 80-125mm Dc = 50mm Dc = 63-80mm " Schraubendreher FS230 (Torx 8) FS229 (Torx 15) FS228 (Torx 20) Qsb Steckschüssel für FS1032 + FS1033 FS1043 (SW8) ffl- Anzugsbolzen Anzugsbolzen Anzugsbolzen C100.40.600 für DIN 2080 (SK40) C100.40.615 A für DIN 69871 Form AD (SK40) C100.40.615 B für DIN 69871 Form B (SK40) C100.50.600 für DIN 2080 (SK50) C100.50.615 A für DIN 69871 Form AD (SK50) C100.50.615 B für DIN 69871 Form B (SK50) a D 178 Einbauteile und Zubehör
