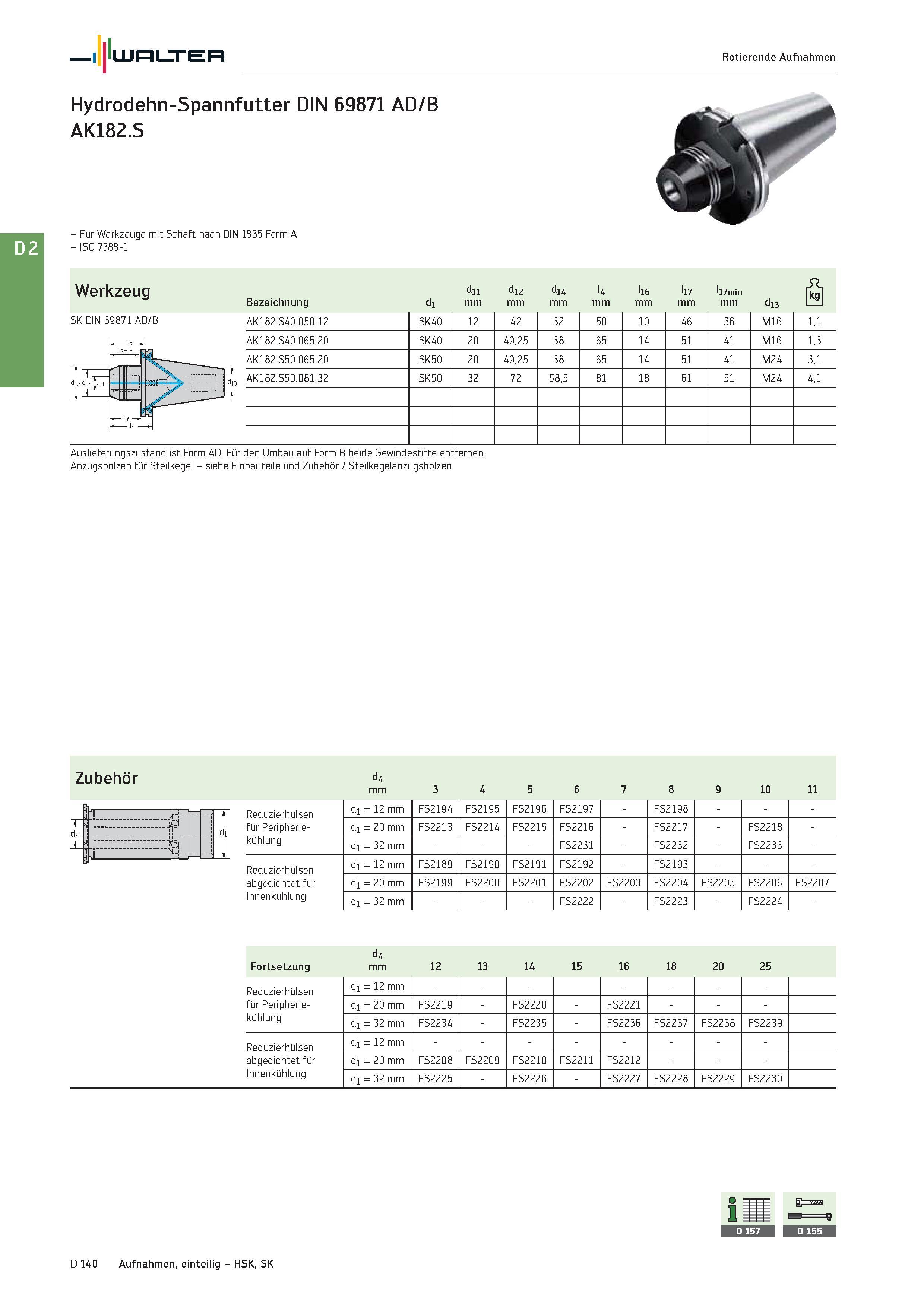

- Für Werkzeuge mit Schaft nach DIN 1835 Form A - ISO 7388-1 Werkzeug Bezeichnung d1 d11 mm d12 mm d14 mm l4 mm l16 mm l17 mm l17min mm d13 ö SK DIN 69871 AD/B AK182.S40.050.12 SK40 12 42 32 50 10 46 36 M16 1,1 ll7 ll7min f AK182.S40.065.20 SK40 20 49,25 38 65 14 51 41 M16 1,3 AK182.S50.065.20 SK50 20 49,25 38 65 14 51 41 M24 3,1 t QMr- 1 SK50 32 72 58,5 81 18 61 51 M24 4,1 i 4IH dl3 AK182.S50.081.32 rf 116 I Auslieferungszustand ist Form AD. Für den Umbau auf Form B beide Gewindestifte entfernen. Anzugsbolzen für Steilkegel - siehe Einbauteile und Zubehör / Steilkegelanzugsbolzen Zubehör d4 mm 3 4 5 6 7 8 9 10 11 d1 = 12 mm FS2194 FS2195 FS2196 FS2197 - FS2198 - T d4 dl für Peripherie- d1 = 20 mm FS2213 FS2214 FS2215 FS2216 - FS2217 - FS2218 - 1 kühlung 1 d1 = 32 mm - FS2231 - FS2232 - FS2233 - d1 = 12 mm FS2189 FS2190 FS2191 FS2192 - FS2193 - abgedichtet für d1 = 20 mm FS2199 FS2200 FS2201 FS2202 FS2203 FS2204 FS2205 FS2206 FS2207 Innenkühlung d1 = 32 mm FS2222 FS2223 FS2224 d4 Fortsetzung mm 12 13 14 15 16 18 20 25 Reduzierhülsen d1 = 12 mm für Peripherie- d1 = 20 mm FS2219 - FS2220 - FS2221 - kühlung d1 = 32 mm FS2234 - FS2235 - FS2236 FS2237 FS2238 FS2239 Reduzierhülsen d1 = 12 mm abgedichtet für d1 = 20 mm FS2208 FS2209 FS2210 FS2211 FS2212 - Innenkühlung d1 = 32 mm FS2225 - FS2226 - FS2227 FS2228 FS2229 FS2230 D 140 Aufnahmen, einteilig - HSK, SK
