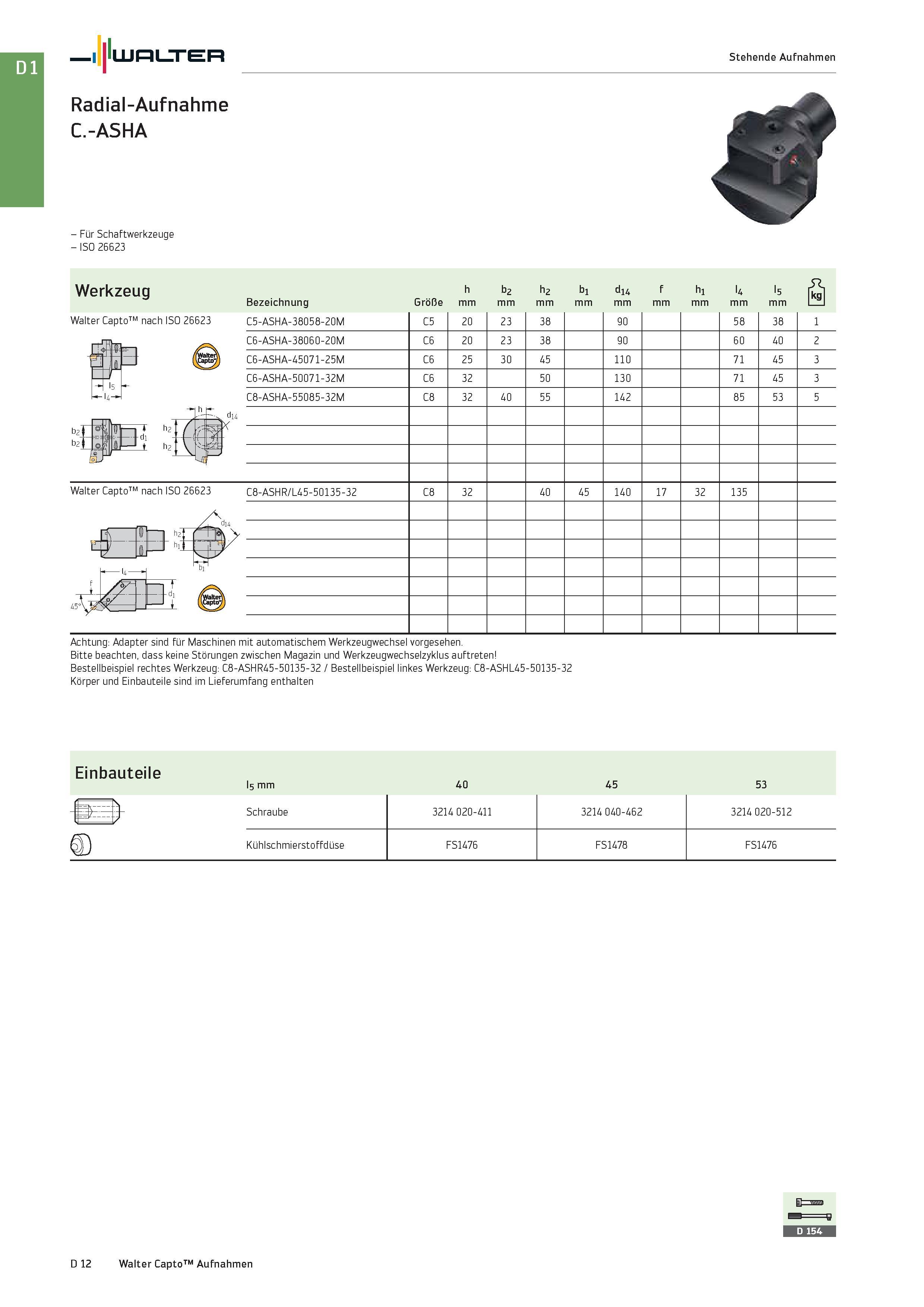

- Für Schaftwerkzeuge - ISO 26623 Werkzeug Walter Capto nach ISO 26623 Bezeichnung Größe h mm b2 mm h2 mm b1 mm d14 mm f mm h1 mm l4 mm du Up l5 mm C5-ASHA-38058-20M C5 20 23 38 90 58 38 1 C6-ASHA-38060-20M C6 20 23 38 90 60 40 2 C6-ASHA-45071-25M C6 25 30 45 110 71 45 3 C6-ASHA-50071-32M C6 32 50 130 71 45 3 C8-ASHA-55085-32M C8 32 40 55 142 85 53 5 C8-ASHR/L45-50135-32 C8 32 40 45 140 17 32 135 Walter Capto nach ISO 26623 Achtung: Adapter sind für Maschinen mit automatischem Werkzeugwechsel vorgesehen. Bitte beachten, dass keine Störungen zwischen Magazin und Werkzeugwechselzyklus auftreten Bestellbeispiel rechtes Werkzeug: C8-ASHR45-50135-32 / Bestellbeispiel linkes Werkzeug: C8-ASHL45-50135-32 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile l5 mm 40 45 53 Schraube 3214 020-411 3214 040-462 3214 020-512 Kühlschmierstoffdüse FS1476 FS1478 FS1476 D 12 Walter Capto Aufnahmen
