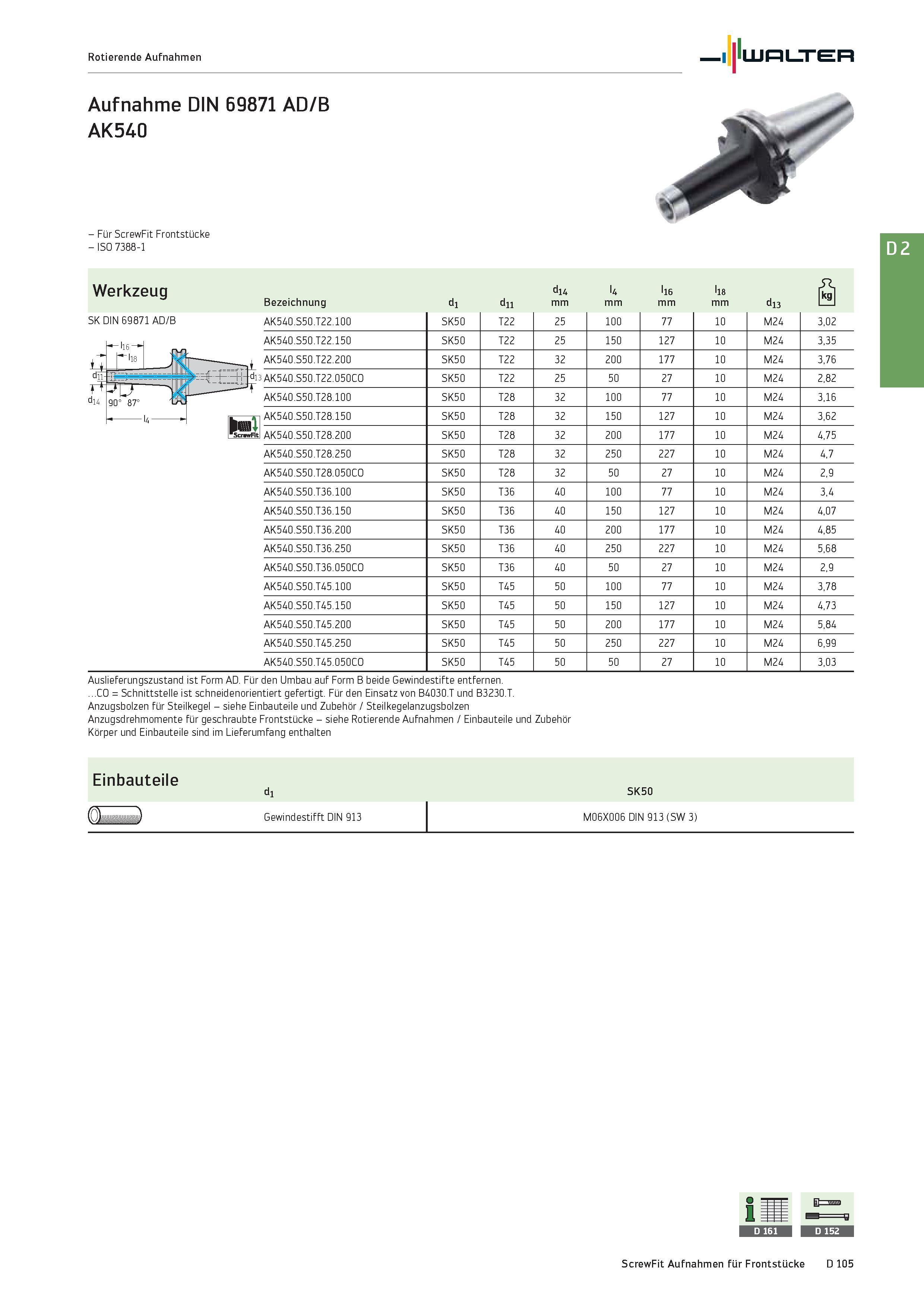

Rotierende Aufnahmen Walter Aufnahme DIN 69871 AD/B AK540 - Für ScrewFit Frontstücke - ISO 7388-1 Werkzeug Bezeichnung d1 d11 d14 mm u mm l16 mm l18 mm d13 ö SK DIN 69871 AD/B AK540.S50.T22.100 SK50 T22 25 100 77 10 M24 3,02 +7 AK540.S50.T22.150 SK50 T22 25 150 127 10 M24 3,35 AK540.S50.T22.200 SK50 T22 32 200 177 10 M24 3,76 dii- nrßr j 4di3 AK540.S50.T22.0500D SK50 T22 25 50 27 10 M24 2,82 t 1 di4 \J 90° 87° AK540.S50.T28.100 SK50 T28 32 100 77 10 M24 3,16 AK540.S50.T28.150 SK50 T28 32 150 127 10 M24 3,62 4 c %\ AK540 S50 T28 200 SK50 T28 32 200 177 10 M24 4,75 AK540.S50.T28.250 SK50 T28 32 250 227 10 M24 4,7 AK540.S50.T28.0500D SK50 T28 32 50 27 10 M24 2,9 AK540.S50.T36.100 SK50 T36 40 100 77 10 M24 3,4 AK540.S50.T36.150 SK50 T36 40 150 127 10 M24 4,07 AK540.S50.T36.200 SK50 T36 40 200 177 10 M24 4,85 AK540.S50.T36.250 SK50 T36 40 250 227 10 M24 5,68 AK540.S50.T36.0500D SK50 T36 40 50 27 10 M24 2,9 AK540.S50.T45.100 SK50 T45 50 100 77 10 M24 3,78 AK540.S50.T45.150 SK50 T45 50 150 127 10 M24 4,73 AK540.S50.T45.200 SK50 T45 50 200 177 10 M24 5,84 AK540.S50.T45.250 SK50 T45 50 250 227 10 M24 6,99 AK540.S50.T45.0500D SK50 T45 50 50 27 10 M24 3,03 Auslieferungszustand ist Form AD. Für den Umbau auf Form B beide Gewindestifte entfernen. CO = Schnittstelle ist schneidenorientiert gefertigt. Für den Einsatz von B4030.T und B3230.T. Anzugsbolzen für Steilkegel - siehe Einbauteile und Zubehör / Steilkegelanzugsbolzen Anzugsdrehmomente für geschraubte Frontstücke - siehe Rotierende Aufnahmen / Einbauteile und Zubehör Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile d1 SK50 UillMIMMl) Gewindestifft DIN 913 M06X006 DIN 913 (SW 3) ScrewFit Aufnahmen für Frontstücke D 105
