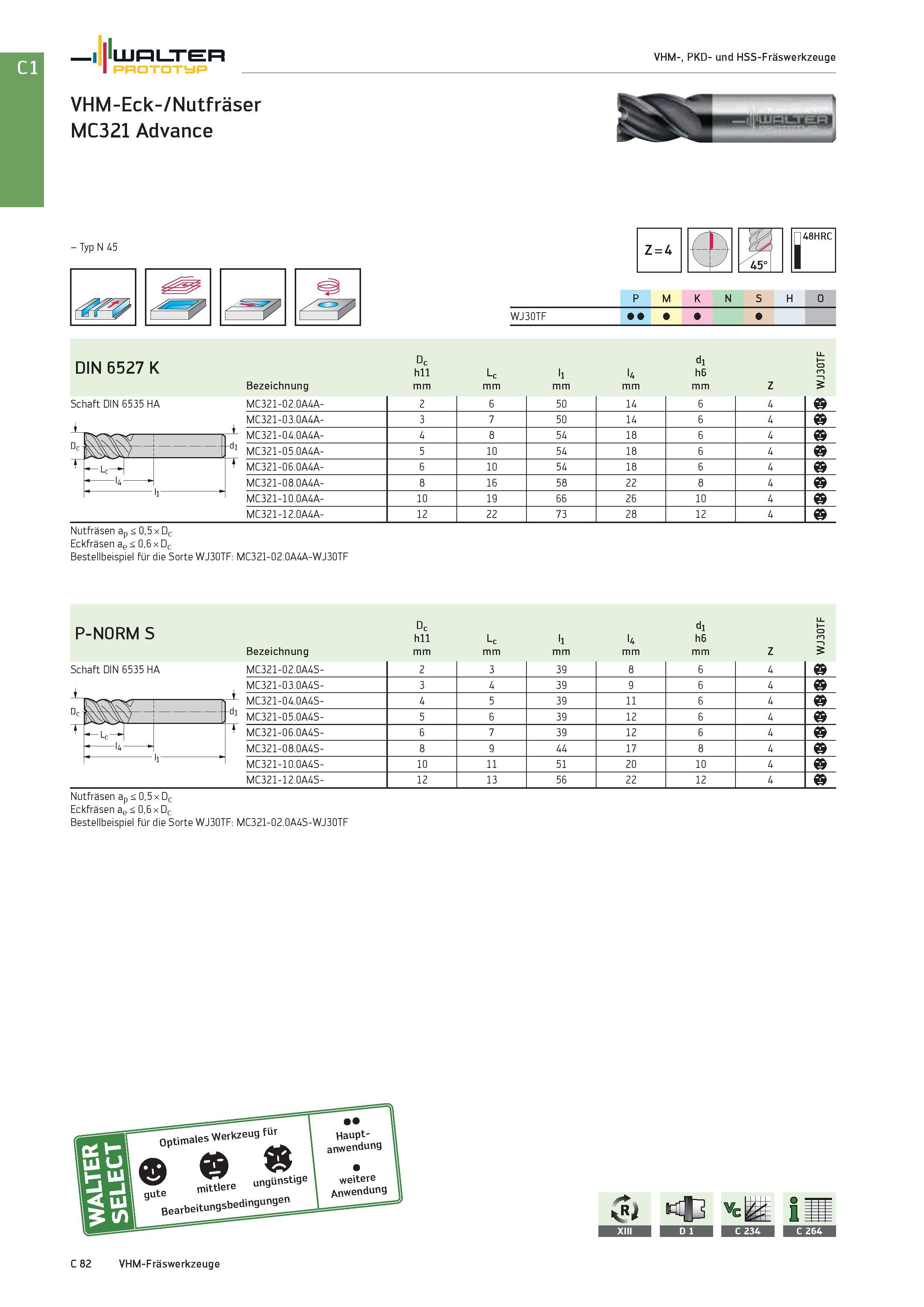

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge VHM-Eck-/Nutfräser MC32l Advance - Typ N 45 Z = 4 48HRC P M K N S H O WJ30TF DIN 6527 K Bezeichnung E q e Lc mm ll mm l4 mm l6 m dhm Z F i o m 5 Schaft DIN 6535 HA MC321-02.0A4A- 2 6 50 14 6 4 b MC321-03.0A4A- 3 7 50 14 6 4 b MC321-04.0A4A- 4 8 54 18 6 4 b Uc dl MC321-05.0A4A- 5 10 54 18 6 4 b 1 Lc MC321-06.0A4A- 6 10 54 18 6 4 b 1 MC321-08.0A4A- 8 16 58 22 8 4 b lj " MC321-10.0A4A- 10 19 66 26 10 4 b MC321-12.0A4A- 12 22 73 28 12 4 b Nutfräsen ap < 0,5 x Dc Eckfräsen ae < 0,6 x Dc Bestellbeispiel für die Sorte WJ30TF: MC321-02.0A4A-WJ30TF P -NORM S Bezeichnung cll m q e Lc mm ll mm l4 mm dl h6 mm Z F i o m 5 Schaft DIN 6535 HA MC321-02.0A4S- 2 3 39 8 6 4 b MC321-03.0A4S- 3 4 39 9 6 4 b MC321-04.0A4S- 4 5 39 11 6 4 b Uc dl MC321-05.0A4S- 5 6 39 12 6 4 b Lc - MC321-06.0A4S- 6 7 39 12 6 4 b 14 MC321-08.0A4S- 8 9 44 17 8 4 b - MC321-10.0A4S- 10 11 51 20 10 4 b MC321-12.0A4S- 12 13 56 22 12 4 b Nutfräsen ap < 0,5 x Dc Eckfräsen ae < 0,6 x Dc Bestellbeispiel für die Sorte WJ30TF: MC321-02.0A4S-WJ30TF
