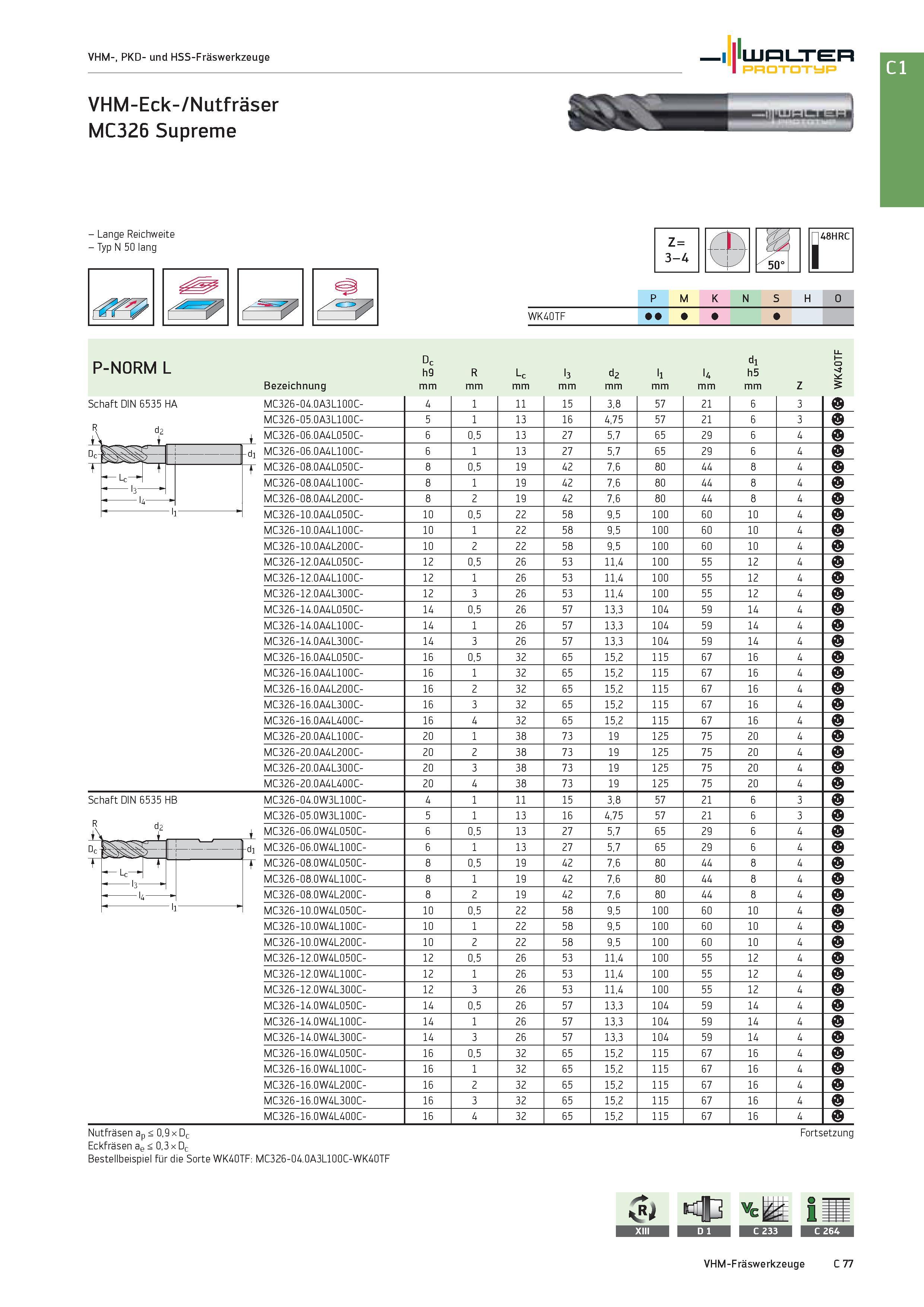

1789 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.C77

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. C77 1789 DEU Lab2u

VHM-, PKD- und HSS-Fräswerkzeuge Walter Prototyp VHM-Eck-/Nutfräser MC326 Supreme - Lange Reichweite - Typ N 50 lang Z = 3-4 50° 148HRC P M K N S H O WK40TF P -NORM L Bezeichnung Dc h9 mm R mm Lc mm l3 mm d2 mm ll mm l4 mm d l5 m dhm Z F i o K s Schaft DIN 6535 HA MC326-04.0A3L100C- 4 1 11 15 3,8 57 21 6 3 MC326-05.0A3L100C- 5 1 13 16 4,75 57 21 6 3 a d2 l MC326-06.0A4L050C- 6 0,5 13 27 5,7 65 29 6 4 a cn _dl MC326-06.0A4L100C- 6 1 13 27 5,7 65 29 6 4 a t -f MC326-08.0A4L050C- 8 0,5 19 42 7,6 80 44 8 4 a , Lc. MC326-08.0A4L100C- 8 1 19 42 7,6 80 44 8 4 a .4 MC326-08.0A4L200C- 8 2 19 42 7,6 80 44 8 4 a -ll MC326-10.0A4L050C- 10 0,5 22 58 9,5 100 60 10 4 a MC326-10.0A4L100C- 10 1 22 58 9,5 100 60 10 4 a MC326-10.0A4L200C- 10 2 22 58 9,5 100 60 10 4 a MC326-12.0A4L050C- 12 0,5 26 53 11,4 100 55 12 4 a MC326-12.0A4L100C- 12 1 26 53 11,4 100 55 12 4 a MC326-12.0A4L300C- 12 3 26 53 11,4 100 55 12 4 a MC326-14.0A4L050C- 14 0,5 26 57 13,3 104 59 14 4 a MC326-14.0A4L100C- 14 1 26 57 13,3 104 59 14 4 a MC326-14.0A4L300C- 14 3 26 57 13,3 104 59 14 4 a MC326-16.0A4L050C- 16 0,5 32 65 15,2 115 67 16 4 a MC326-16.0A4L100C- 16 1 32 65 15,2 115 67 16 4 a MC326-16.0A4L200C- 16 2 32 65 15,2 115 67 16 4 a MC326-16.0A4L300C- 16 3 32 65 15,2 115 67 16 4 a MC326-16.0A4L400C- 16 4 32 65 15,2 115 67 16 4 a MC326-20.0A4L100C- 20 1 38 73 19 125 75 20 4 a MC326-20.0A4L200C- 20 2 38 73 19 125 75 20 4 a MC326-20.0A4L300C- 20 3 38 73 19 125 75 20 4 a MC326-20.0A4L400C- 20 4 38 73 19 125 75 20 4 a Schaft DIN 6535 HB MC326-04.0W3L100C- 4 1 11 15 3,8 57 21 6 3 a MC326-05.0W3L100C- 5 1 13 16 4,75 57 21 6 3 a d2 i MC326-06.0W4L050C- 6 0,5 13 27 5,7 65 29 6 4 a Oc- -d1 MC326-06.0W4L100C- 6 1 13 27 5,7 65 29 6 4 a Lc " h- 1 J MC326-08.0W4L050C- 8 0,5 19 42 7,6 80 44 8 4 a MC326-08.0W4L100C- 8 1 19 42 7,6 80 44 8 4 a r 1 MC326-08.0W4L200C- 8 2 19 42 7,6 80 44 8 4 a -ll MC326-10.0W4L050C- 10 0,5 22 58 9,5 100 60 10 4 a MC326-10.0W4L100C- 10 1 22 58 9,5 100 60 10 4 a MC326-10.0W4L200C- 10 2 22 58 9,5 100 60 10 4 a MC326-12.0W4L050C- 12 0,5 26 53 11,4 100 55 12 4 a MC326-12.0W4L100C- 12 1 26 53 11,4 100 55 12 4 a MC326-12.0W4L300C- 12 3 26 53 11,4 100 55 12 4 a MC326-14.0W4L050C- 14 0,5 26 57 13,3 104 59 14 4 a MC326-14.0W4L100C- 14 1 26 57 13,3 104 59 14 4 a MC326-14.0W4L300C- 14 3 26 57 13,3 104 59 14 4 a MC326-16.0W4L050C- 16 0,5 32 65 15,2 115 67 16 4 a MC326-16.0W4L100C- 16 1 32 65 15,2 115 67 16 4 a MC326-16.0W4L200C- 16 2 32 65 15,2 115 67 16 4 a MC326-16.0W4L300C- 16 3 32 65 15,2 115 67 16 4 a MC326-16.0W4L400C- 16 4 32 65 15,2 115 67 16 4 a Nutfräsen ap < 0,9 x Dc Fortsetzung Eckfräsen ae < 0,3 x Dc Bestellbeispiel für die Sorte WK40TF: MC326-04.0A3L100C-WK40TF VHM-Fräswerkzeuge C 77
