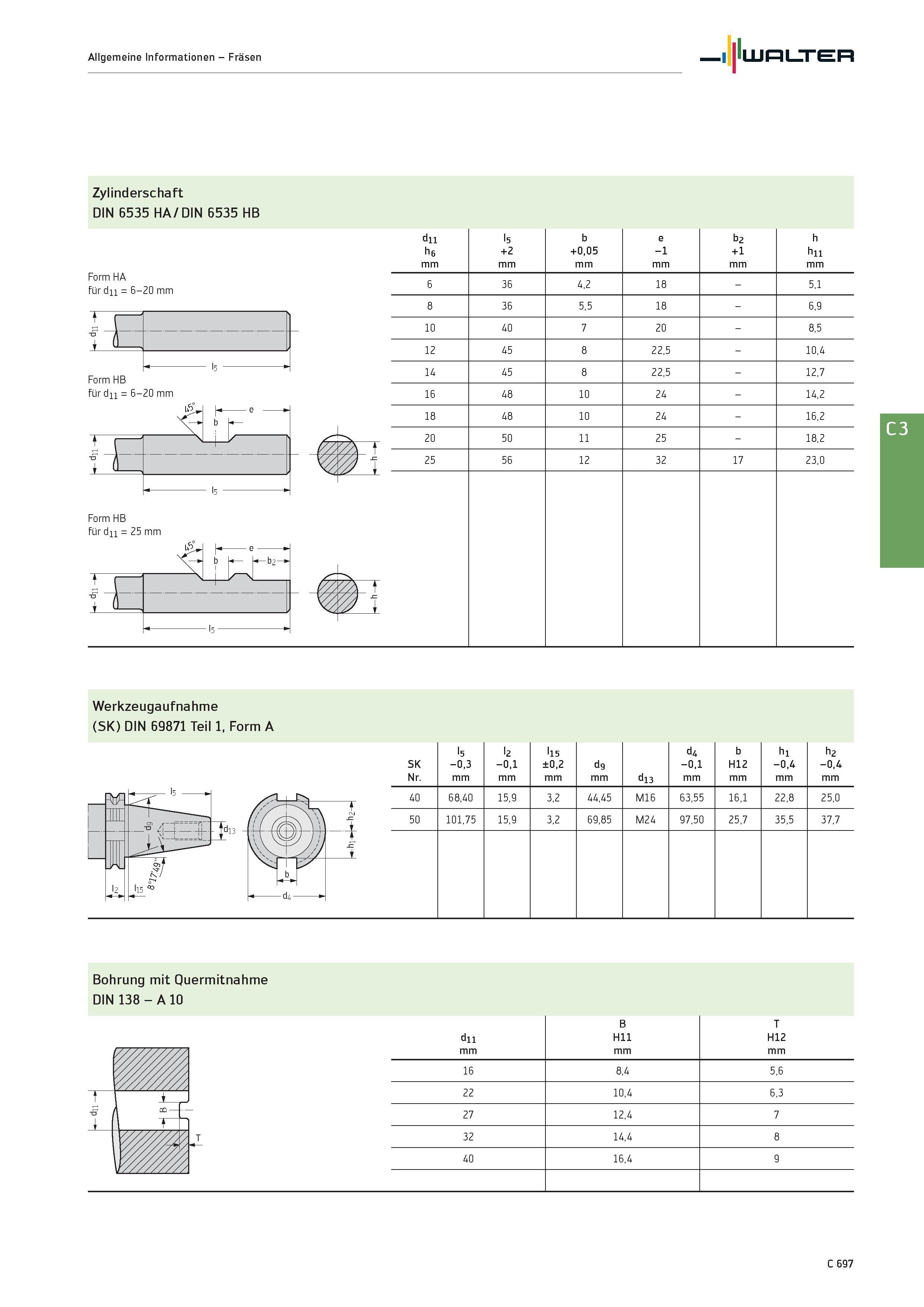

Allgemeine Informationen - Fräsen Walter Zylinderschaft DIN 6535 HA / DIN 6535 HB Form HA für d11 = 6-20 mm + l5 Form HB für d11 = 6-20 mm Form HB für d11 = 25 mm b i e b2- t 1 ( U l5 d11 h6 mm l5 +2 mm b +0,05 mm e -1 mm b2 + 1 mm h hu mm 6 36 4,2 18 - 5,1 8 36 5,5 18 - 6,9 10 40 7 20 - 8,5 12 45 8 22,5 - 10,4 14 45 8 22,5 - 12,7 16 48 10 24 - 14,2 18 48 10 24 - 16,2 20 50 11 25 - 18,2 25 56 12 32 17 23,0 Werkzeugaufnahme (SK) DIN 69871 Teil 1, Form A SK Nr. l5 -0,3 mm l2 -0,1 mm l15 ±0,2 mm dg mm d13 d4 -0,1 mm b H12 mm h1 -0,4 mm h2 -0,4 mm 40 68,40 15,9 3,2 44,45 M16 63,55 16,1 22,8 25,0 50 101,75 15,9 3,2 69,85 M24 97,50 25,7 35,5 37,7 Bohrung mit Quermitnahme DIN 138 - A 10 C 697
