2383 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.C671

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. C671 2383 DEU Lab2u

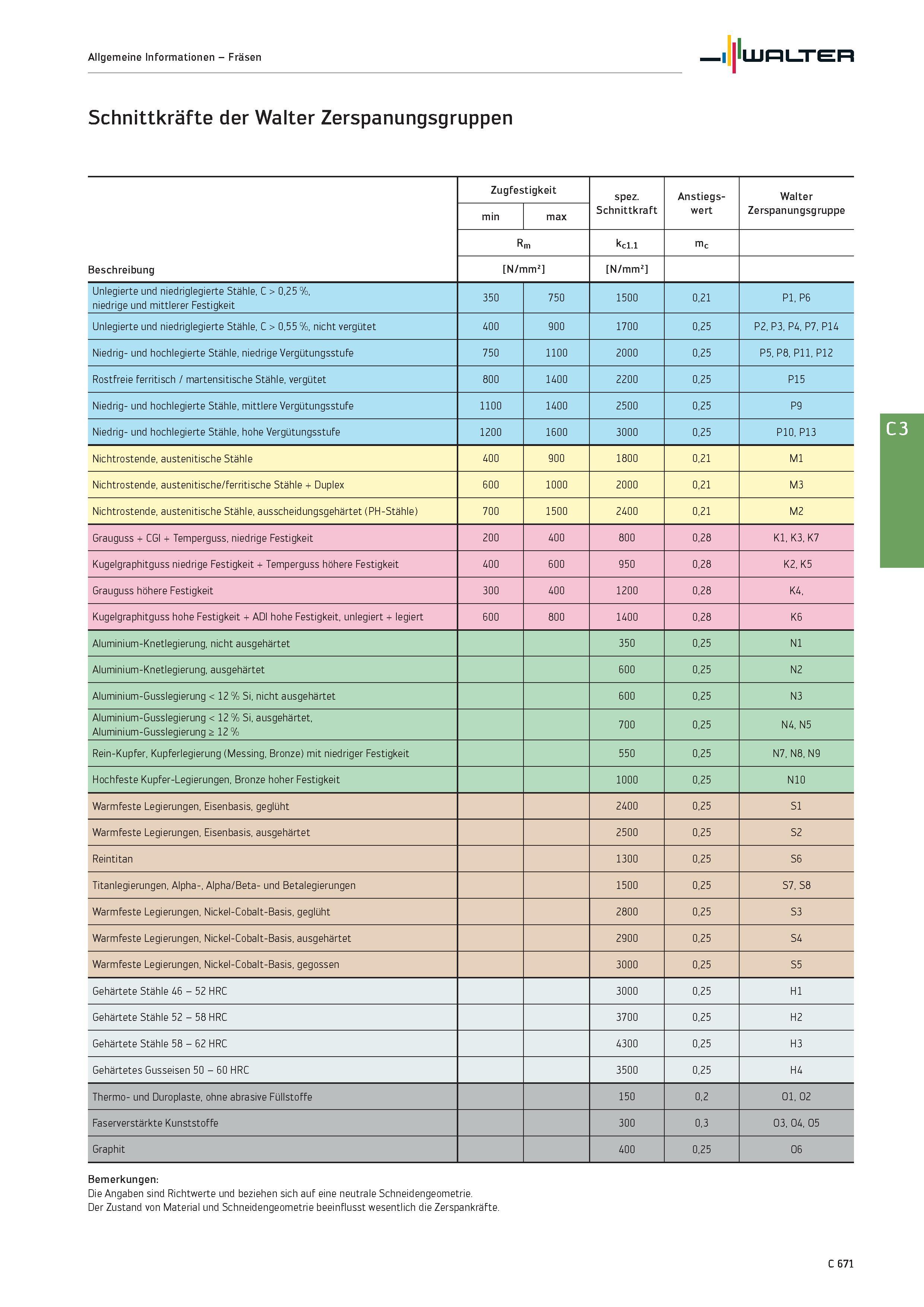

Allgemeine Informationen - Fräsen Walter Schnittkräfte der Walter Zerspanungsgruppen Beschreibung Zugfestigkeit spez. Schnittkraft Anstiegs- wert Walter Zerspanungsgruppe min max Rm kc1.1 mc N/mm2 N/mm2 Unlegierte und niedriglegierte Stähle. C > 0.25 %. niedrige und mittlerer Festigkeit 350 750 1500 0.21 P1. P6 Unlegierte und niedriglegierte Stähle. C > 0.55 %. nicht vergütet 400 900 1700 0.25 P2. P3. P4. P7. P14 Niedrig- und hochlegierte Stähle. niedrige Vergütungsstufe 750 1100 2000 0.25 P5. P8. P11. P12 Rostfreie ferritisch / martensitische Stähle. vergütet 800 1400 2200 0.25 P15 Niedrig- und hochlegierte Stähle. mittlere Vergütungsstufe 1100 1400 2500 0.25 P9 Niedrig- und hochlegierte Stähle. hohe Vergütungsstufe 1200 1600 3000 0.25 P10. P13 Nichtrostende. austenitische Stähle 400 900 1800 0.21 M1 Nichtrostende. austenitische/ferritische Stähle + Duplex 600 1000 2000 0.21 M3 Nichtrostende. austenitische Stähle. ausscheidungsgehärtet (PH-Stähle) 700 1500 2400 0.21 M2 Grauguss + CGI + Temperguss. niedrige Festigkeit 200 400 800 0.28 K1. K3. K7 Kugelgraphitguss niedrige Festigkeit + Temperguss höhere Festigkeit 400 600 950 0.28 K2. K5 Grauguss höhere Festigkeit 300 400 1200 0.28 K4. Kugelgraphitguss hohe Festigkeit + ADI hohe Festigkeit. unlegiert + legiert 600 800 1400 0.28 K6 Aluminium-Knetlegierung. nicht ausgehärtet 350 0.25 N1 Aluminium-Knetlegierung. ausgehärtet 600 0.25 N2 Aluminium-Gusslegierung < 12 % Si. nicht ausgehärtet 600 0.25 N3 Aluminium-Gusslegierung < 12 % Si. ausgehärtet. Aluminium-Gusslegierung > 12 % 700 0.25 N4. N5 Rein-Kupfer. Kupferlegierung (Messing. Bronze) mit niedriger Festigkeit 550 0.25 N7. N8. N9 Hochfeste Kupfer-Legierungen. Bronze hoher Festigkeit 1000 0.25 N10 Warmfeste Legierungen. Eisenbasis. geglüht 2400 0.25 S1 Warmfeste Legierungen. Eisenbasis. ausgehärtet 2500 0.25 S2 Reintitan 1300 0.25 S6 Titanlegierungen. Alpha-. Alpha/Beta- und Betalegierungen 1500 0.25 S7. S8 Warmfeste Legierungen. Nickel-Cobalt-Basis. geglüht 2800 0.25 S3 Warmfeste Legierungen. Nickel-Cobalt-Basis. ausgehärtet 2900 0.25 S4 Warmfeste Legierungen. Nickel-Cobalt-Basis. gegossen 3000 0.25 S5 Gehärtete Stähle 46 - 52 HRC 3000 0.25 H1 Gehärtete Stähle 52 - 58 HRC 3700 0.25 H2 Gehärtete Stähle 58 - 62 HRC 4300 0.25 H3 Gehärtetes Gusseisen 50 - 60 HRC 3500 0.25 H4 Thermo- und Duroplaste. ohne abrasive Füllstoffe 150 0.2 O1. O2 Faserverstärkte Kunststoffe 300 0.3 O3. O4. O5 Graphit 400 0.25 O6 Bemerkungen: Die Angaben sind Richtwerte und beziehen sich auf eine neutrale Schneidengeometrie. Der Zustand von Material und Schneidengeometrie beeinflusst wesentlich die Zerspankräfte. C 671
