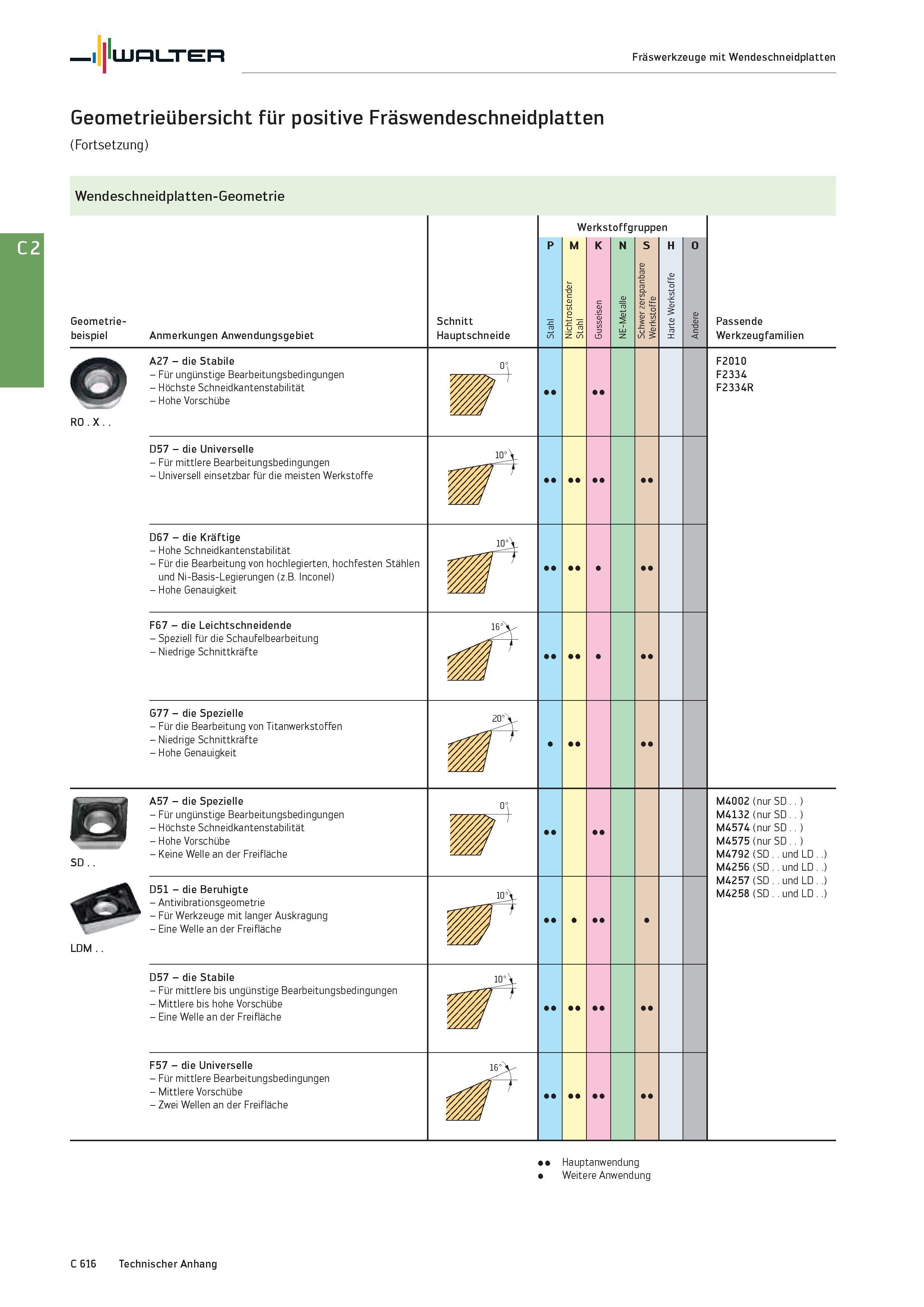

Walter Fräswerkzeuge mit Wendeschneidplatten Geometrieübersicht für positive Fräswendeschneidplatten (Fortsetzung) Wendeschneidplatten-Geometrie Geometrie- beispiel Anmerkungen Anwendungsgebiet Schnitt Hauptschneide Werkstoffgruppen P M K N S H O Passende Werkzeugfamilien RO X A27 - die Stabile - Für ungünstige Bearbeitungsbedingungen - Höchste Schneidkantenstabilität - Hohe Vorschübe F2010 F2334 F2334R D57 - die Universelle - Für mittlere Bearbeitungsbedingungen - Universell einsetzbar für die meisten Werkstoffe D67 - die Kräftige - Hohe Schneidkantenstabilität - Für die Bearbeitung von hochlegierten, hochfesten Stählen und Ni-Basis-Legierungen (z.B. Inconel) - Hohe Genauigkeit F67 - die Leichtschneidende - Speziell für die Schaufelbearbeitung - Niedrige Schnittkräfte G77 - die Spezielle - Für die Bearbeitung von Titanwerkstoffen - Niedrige Schnittkräfte - Hohe Genauigkeit SD LDM A57 - die Spezielle - Für ungünstige Bearbeitungs beding ungen - Höchste Schneidkantenstabilität - Hohe Vorschübe - Keine Welle an der Freifläche D51 - die Beruhigte - Antivibrationsgeometrie - Für Werkzeuge mit langer Auskragung - Eine Welle an der Freifläche M4002 (nur SD ) M4132 (nur SD ) M4574 (nur SD ) M4575 (nur SD ) M4792 (SD und LD M4256 (SD und LD M4257 (SD und LD M4258 (SD und LD D57 - die Stabile - Für mittlere bis ungünstige Bearbeitungsbedingungen - Mittlere bis hohe Vorschübe - Eine Welle an der Freifläche F57 - die Universelle - Für mittlere Bearbeitungsbedingungen - Mittlere Vorschübe - Zwei Wellen an der Freifläche Hauptanwendung Weitere Anwendung C 616 Technischer Anhang
