2312 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.C600

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. C600 2312 DEU Lab2u

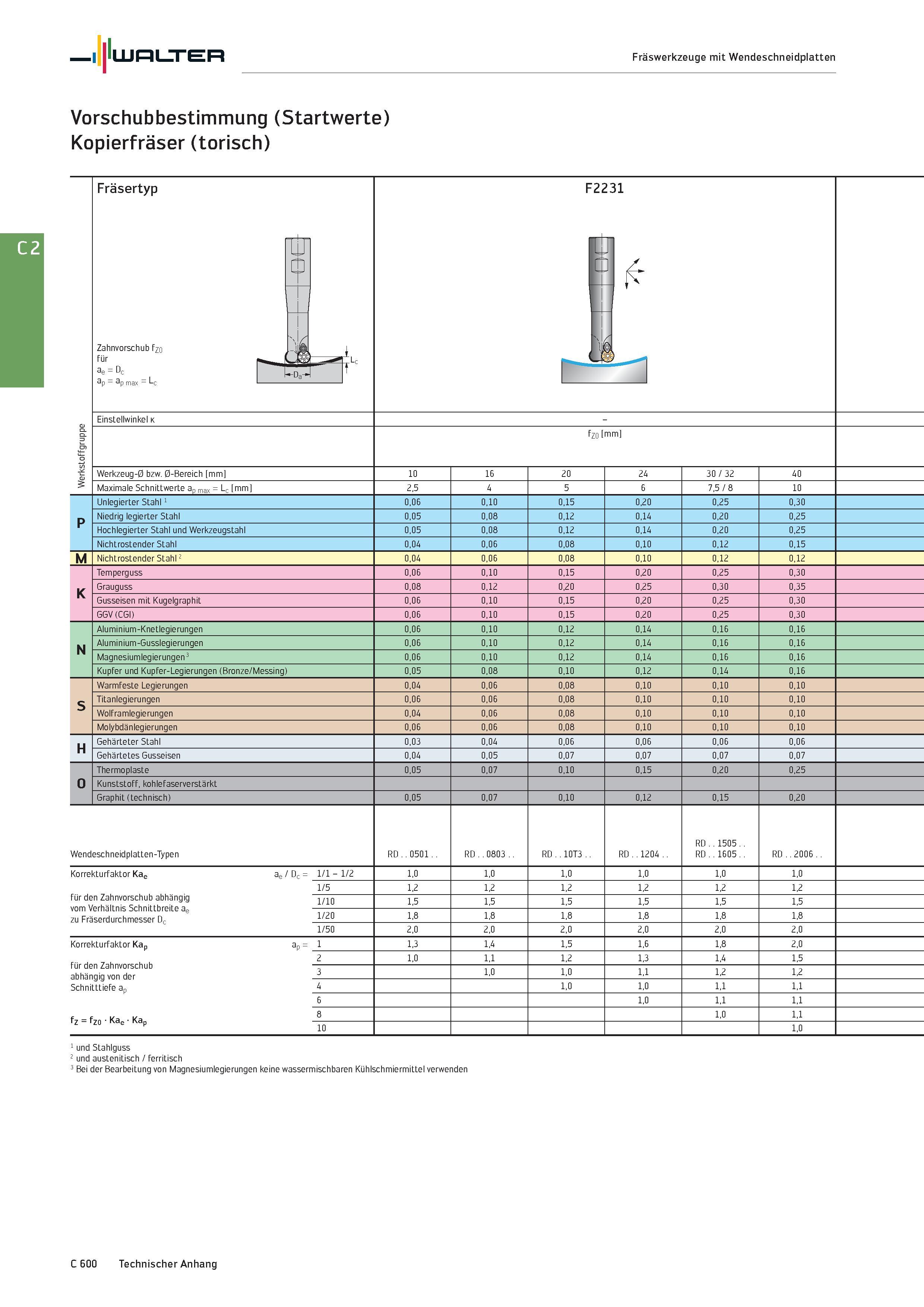

Walter Fräswerkzeuge mit Wendeschneidplatten Vorschubbestimmung (Startwerte) Kopierfräser (torisch) e fgr tof st rk er s Fräsertyp F2 231 Zahnvorschub fZ0 für LÜ J > 1 J3q 1 ae - Dc T7 n" J a - a - 1 Einstellwinkel k - fz0 mm Werkzeug-0 bzw. 0-Bereich mm 10 16 20 24 30 32 40 Maximale Schnittwerte ap max - Lc mm 2,5 4 5 6 7,5 / 8 10 P Unlegierter Stahl 1 0,06 0,10 0,15 0,20 0,25 0,30 Niedrig legierter Stahl 0,05 0,08 0,12 0,14 0,20 0,25 Hochlegierter Stahl und Werkzeugstahl 0,05 0,08 0,12 0,14 0,20 0,25 Nichtrostender Stahl 0,04 0,06 0,08 0,10 0,12 0,15 M Nichtrostender Stahl 2 0,04 0,06 0,08 0,10 0,12 0,12 K Temperguss 0,06 0,10 0,15 0,20 0,25 0,30 Grauguss 0,08 0,12 0,20 0,25 0,30 0,35 Gusseisen mit Kugelgraphit 0,06 0,10 0,15 0,20 0,25 0,30 GGV (CGI) 0,06 0,10 0,15 0,20 0,25 0,30 N Aluminium-Knetlegierungen 0,06 0,10 0,12 0,14 0,16 0,16 Aluminium-Gusslegierungen 0,06 0,10 0,12 0,14 0,16 0,16 Magnesiumlegierungen3 0,06 0,10 0,12 0,14 0,16 0,16 Kupfer und Kupfer-Legierungen (Bronze/Messing) 0,05 0,08 0,10 0,12 0,14 0,16 S Warmfeste Legierungen 0,04 0,06 0,08 0,10 0,10 0,10 Titanlegierungen 0,06 0,06 0,08 0,10 0,10 0,10 Wolframlegierungen 0,04 0,06 0,08 0,10 0,10 0,10 Molybdänlegierungen 0,06 0,06 0,08 0,10 0,10 0,10 H Gehärteter Stahl 0,03 0,04 0,06 0,06 0,06 0,06 Gehärtetes Gusseisen 0,04 0,05 0,07 0,07 0,07 0,07 O Thermoplaste 0,05 0,07 0,10 0,15 0,20 0,25 Kunststoff, kohlefaserverstärkt Graphit (technisch) 0,05 0,07 0,10 0,12 0,15 0,20 Wendeschneidplatten-Typen RD 0501 RD 0803 RD 10T3 4 D R RD..1505 RD 1605 RD 2006 Korrekturfaktor Kae ae / Dc - für den Zahnvorschub abhängig vom Verhältnis Schnittbreite ae zu Fräserdurchmesser Dc 1/1 - 1/2 1,0 1,0 1,0 1,0 1,0 1,0 1/5 1,2 1,2 1,2 1,2 1,2 1,2 1/10 1,5 1,5 1,5 1,5 1,5 1,5 1/20 1,8 1,8 1,8 1,8 1,8 1,8 1/50 2,0 2,0 2,0 2,0 2,0 2,0 Korrekturfaktor Kap ap - für den Zahnvorschub abhängig von der Schnitttiefe ap fz = fzo Kae Kap 1 1,3 1,4 1,5 1,6 1,8 2,0 2 1,0 1,1 1,2 1,3 1,4 1,5 3 1,0 1,0 1,1 1,2 1,2 4 1,0 1,0 1,1 1,1 6 1,0 1,1 1,1 8 1,0 1,1 10 1,0 1 und Stahlguss 2 und austenitisch / ferritisch 3 Bei der Bearbeitung von Magnesiumlegierungen keine wassermischbaren Kühlschmiermittel verwenden C 600 Technischer Anhang
