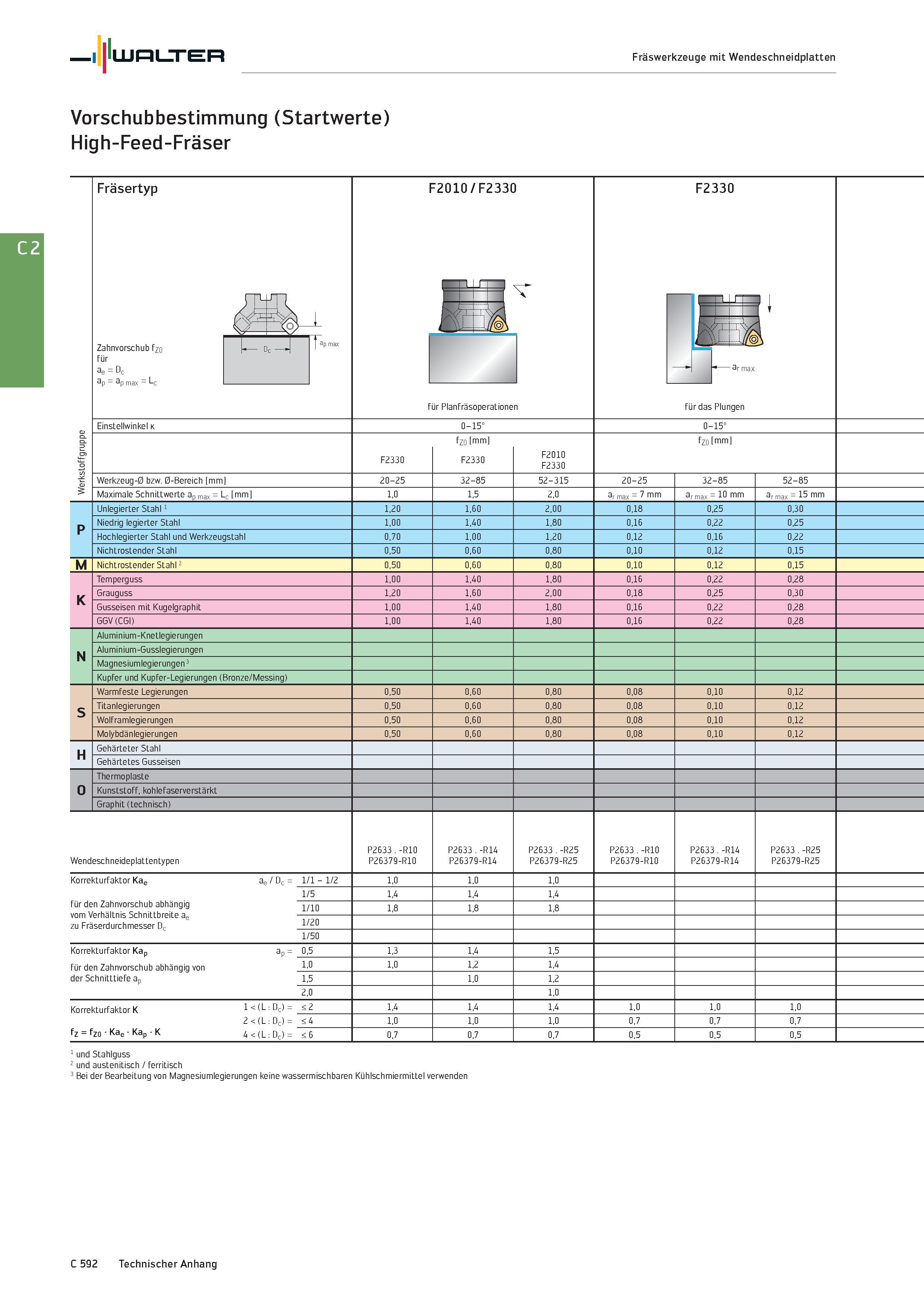

Walter Fräswerkzeuge mit Wendeschneidplatten Vorschubbestimmung (Startwerte) High-Feed-Fräser Fräsertyp F2010/F2330 F2330 e fgr tof st rk er s faß F - c ‘ Zahnvorschub fZ0 für ae = Dc ap = ap max = Lc I 1 ap max i Jv -m h Dc H " ar max für Planfräsoperationen für das Plungen Einstellwinkel k 0-15° 0-15° F2330 fZ0 mm F2330 F2010 F2330 fz0 mm Werkzeug-0 bzw. 0-Bereich mm 20-25 32-85 52-315 20-25 32-85 52-85 Maximale Schnittwerte ap max = Lc mm 1,0 1,5 2,0 ar max = 7 mm ar max = 10 mm ar max = 15 mm P Unlegierter Stahl 1 1,20 1,60 2,00 0,18 0,25 0,30 Niedrig legierter Stahl 1,00 1,40 1,80 0,16 0,22 0,25 Hochlegierter Stahl und Werkzeugstahl 0,70 1,00 1,20 0,12 0,16 0,22 Nichtrostender Stahl 0,50 0,60 0,80 0,10 0,12 0,15 M Nichtrostender Stahl 2 0,50 0,60 0,80 0,10 0,12 0,15 K Temperguss 1,00 1,40 1,80 0,16 0,22 0,28 Grauguss 1,20 1,60 2,00 0,18 0,25 0,30 Gusseisen mit Kugelgraphit 1,00 1,40 1,80 0,16 0,22 0,28 GGV (CGI) 1,00 1,40 1,80 0,16 0,22 0,28 N Aluminium-Knetlegierungen Aluminium-Gusslegierungen Magnesiumlegierungen3 Kupfer und Kupfer-Legierungen (Bronze/Messing) S Warmfeste Legierungen 0,50 0,60 0,80 0,08 0,10 0,12 Titanlegierungen 0,50 0,60 0,80 0,08 0,10 0,12 Wolframlegierungen 0,50 0,60 0,80 0,08 0,10 0,12 Molybdänlegierungen 0,50 0,60 0,80 0,08 0,10 0,12 H Gehärteter Stahl Gehärtetes Gusseisen O Thermoplaste Kunststoff, kohlefaserverstärkt Graphit (technisch) Wendeschneideplattentypen P2633.-R10 P26379-R10 P2633 -R14 P26379-R14 P2633.-R25 P26379-R25 P2633.-R10 P26379-R10 P2633.-R14 P26379-R14 P2633 -R25 P26379-R25 Korrekturfaktor Kae ae für den Zahnvorschub abhängig vom Verhältnis Schnittbreite ae zu Fräserdurchmesser Dc / Dc = 1/1 - 1/2 1,0 1,0 1,0 1/5 1,4 1,4 1,4 1/10 1,8 1,8 1,8 1/20 1/50 Korrekturfaktor Kap für den Zahnvorschub abhängig von der Schnitttiefe ap ap = 0,5 1,3 1,4 1,5 1,0 1,0 1,2 1,4 1,5 1,0 1,2 2,0 1,0 Korrekturfaktor K 1 < (L 2 < (L fZ = fZ0 Kae Kap K 4 < (L Dc) = < 2 1,4 1,4 1,4 1,0 1,0 1,0 Dc) = < 4 1,0 1,0 1,0 0,7 0,7 0,7 Dc) = < 6 0,7 0,7 0,7 0,5 0,5 0,5 1 und Stahlguss 2 und austenitisch / ferritisch 3 Bei der Bearbeitung von Magnesiumlegierungen keine wassermischbaren Kühlschmiermittel verwenden C 592 Technischer Anhang
