2280 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.C568

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. C568 2280 DEU Lab2u

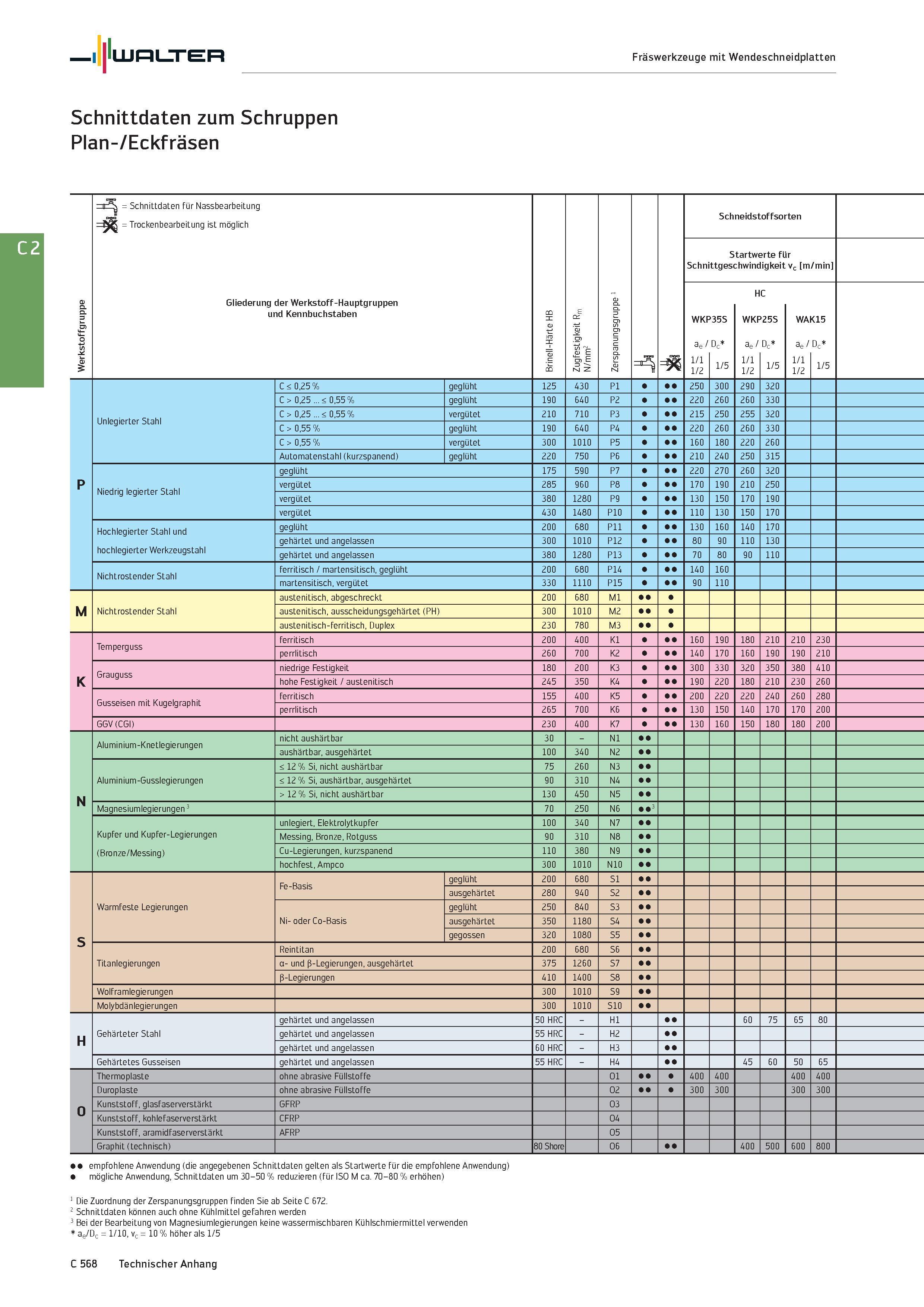

Walter Fräswerkzeuge mit Wendeschneidplatten Schnittdaten zum Schruppen Plan-/Eckfräsen Werkstoffgruppe r ) = Schnittdaten für Nassbearbeitung = Trockenbearbeitung ist möglich Gliederung der Werkstoff-Hauptgruppen und Kennbuchstaben Brinell-Härte HB Zugfestigkeit Rm N/mm2 Zerspanungsgruppe 1 = 3 Schneidstoffsorten Startwerte für Schnittgeschwindigkeit Vc m/min WKP ae 1/1 1/2 35S Dc 1/5 1 2 5 ü C 25S Dc 1/5 WA ae 1/1 1/2 K15 Dc 1/5 p Unlegierter Stahl C < 0,25 % geglüht 125 430 P1 250 300 290 320 C > 0,25 < 0,55 % geglüht 190 640 P2 220 260 260 330 C > 0,25 < 0,55 % vergütet 210 710 P3 215 250 255 320 C > 0,55 % geglüht 190 640 P4 220 260 260 330 C > 0,55 % vergütet 300 1010 P5 160 180 220 260 Automatenstahl (kurzspanend) geglüht 220 750 P6 210 240 250 315 Niedrig legierter Stahl geglüht 175 590 P7 220 270 260 320 vergütet 285 960 P8 170 190 210 250 vergütet 380 1280 P9 130 150 170 190 vergütet 430 1480 P10 110 130 150 170 Hochlegierter Stahl und hochlegierter Werkzeugstahl geglüht 200 680 P11 130 160 140 170 gehärtet und angelassen 300 1010 P12 80 90 110 130 gehärtet und angelassen 380 1280 P13 70 80 90 110 Nichtrostender Stahl ferritisch / martensitisch, geglüht 200 680 P14 140 160 martensitisch, vergütet 330 1110 P15 90 110 M Nichtrostender Stahl austenitisch, abgeschreckt 200 680 M1 austenitisch, ausscheidungsgehärtet (PH) 300 1010 M2 austenitisch-ferritisch, Duplex 230 780 M3 K Temperguss ferritisch 200 400 K1 160 190 180 210 210 230 perrlitisch 260 700 K2 140 170 160 190 190 210 Grauguss niedrige Festigkeit 180 200 K3 300 330 320 350 380 410 hohe Festigkeit / austenitisch 245 350 K4 190 220 180 210 230 260 Gusseisen mit Kugelgraphit ferritisch 155 400 K5 200 220 220 240 260 280 perrlitisch 265 700 K6 130 150 140 170 170 200 GGV (CGI) 230 400 K7 130 160 150 180 180 200 N Aluminium-Knetlegierungen nicht aushärtbar 30 - N1 aushärtbar, ausgehärtet 100 340 N2 Aluminium-Gusslegierungen < 12 % Si, nicht aushärtbar 75 260 N3 < 12 % Si, aushärtbar, ausgehärtet 90 310 N4 > 12 % Si, nicht aushärtbar 130 450 N5 Magnesiumlegierungen 3 70 250 N6 Kupfer und Kupfer-Legierungen (Bronze/Messing) unlegiert, Elektrolytkupfer 100 340 N7 Messing, Bronze, Rotguss 90 310 N8 Cu-Legierungen, kurzspanend 110 380 N9 hochfest, Ampco 300 1010 N10 S Warmfeste Legierungen Fe-Basis geglüht 200 680 S1 ausgehärtet 280 940 S2 Ni- oder Co-Basis geglüht 250 840 S3 ausgehärtet 350 1180 S4 gegossen 320 1080 S5 Titanlegierungen Reintitan 200 680 S6 a- und ß-Legierungen, ausgehärtet 375 1260 S7 ß-Legierungen 410 1400 S8 Wolframlegierungen 300 1010 S9 Molybdänlegierungen 300 1010 S10 H Gehärteter Stahl gehärtet und angelassen 50 HRC - H1 60 75 65 80 gehärtet und angelassen 55 HRC - H2 gehärtet und angelassen 60 HRC - H3 Gehärtetes Gusseisen gehärtet und angelassen 55 HRC - H4 45 60 50 65 O Thermoplaste ohne abrasive Füllstoffe O1 400 400 400 400 Duroplaste ohne abrasive Füllstoffe O2 300 300 300 300 Kunststoff, glasfaserverstärkt GFRP O3 Kunststoff, kohlefaserverstärkt CFRP O4 Kunststoff, aramidfaserverstärkt AFRP O5 Graphit (technisch) 80 Shore O6 400 500 600 800 empfohlene Anwendung (die angegebenen Schnittdaten gelten als Startwerte für die empfohlene Anwendung) mögliche Anwendung, Schnittdaten um 30-50 % reduzieren (für ISO M ca. 70-80 % erhöhen) 1 Die Zuordnung der Zerspanungsgruppen finden Sie ab Seite C 672. 2 Schnittdaten können auch ohne Kühlmittel gefahren werden 3 Bei der Bearbeitung von Magnesiumlegierungen keine wassermischbaren Kühlschmiermittel verwenden ae/Dc = 1/10, Vc = 10 % höher als 1/5 C 568 Technischer Anhang
