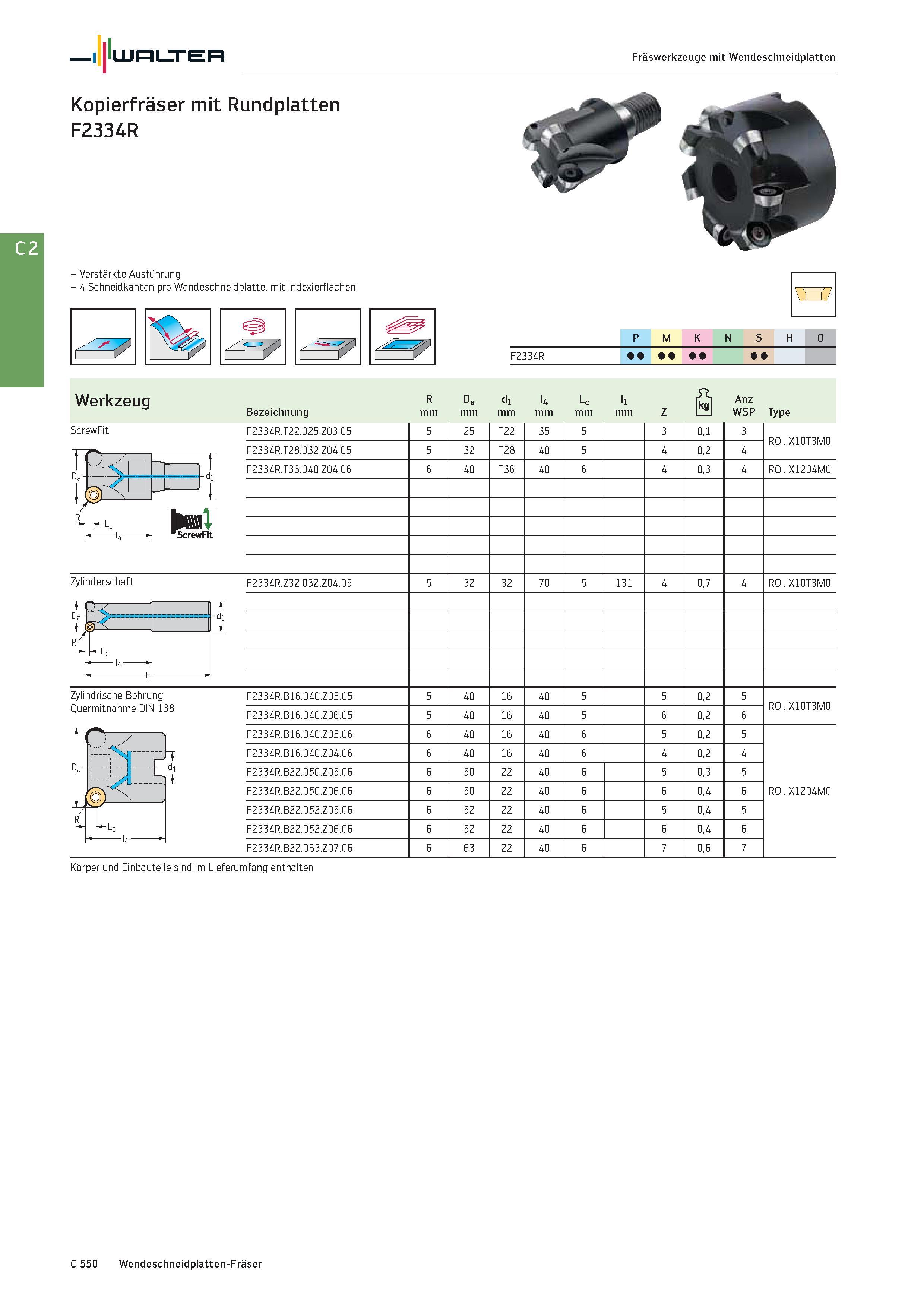

Walter Fräswerkzeuge mit Wendeschneidplatten Kopierfräser mit Rundplatten F2334R - Verstärkte Ausführung - 4 Schneidkanten pro Wendeschneidplatte, mit Indexierflächen P M K N S H O F2334R Werkzeug ScrewFit Bezeichnung R mm '-'a mm di mm l4 mm -c mm li mm Anz WSP Type F2334R.T22.025.Z03.05 5 25 T22 35 5 3 0,1 3 R0 X10T3M0 F2334R.T28.032.Z04.05 5 32 T28 40 5 4 0,2 4 F2334R.T36.040.Z04.06 6 40 T36 40 6 4 0,3 4 R0 X1204M0 F2334R.Z32.032.Z04.05 5 32 32 70 5 131 4 0,7 4 R0 X10T3M0 F2334R.B16.040.Z05.05 5 40 16 40 5 5 0,2 5 R0 X10T3M0 F2334R.B16.040.Z06.05 5 40 16 40 5 6 0,2 6 F2334R.B16.040.Z05.06 6 40 16 40 6 5 0,2 5 R0 X1204M0 F2334R.B16.040.Z04.06 6 40 16 40 6 4 0,2 4 F2334R.B22.050.Z05.06 6 50 22 40 6 5 0,3 5 F2334R.B22.050.Z06.06 6 50 22 40 6 6 0,4 6 F2334R.B22.052.Z05.06 6 52 22 40 6 5 0,4 5 F2334R.B22.052.Z06.06 6 52 22 40 6 6 0,4 6 F2334R.B22.063.Z07.06 6 63 22 40 6 7 0,6 7 Zylinderschaft Zylindrische Bohrung Quermitnahme DIN 138 Körper und Einbauteile sind im Lieferumfang enthalten Z u L C 550 Wendeschneidplatten-Fräser
