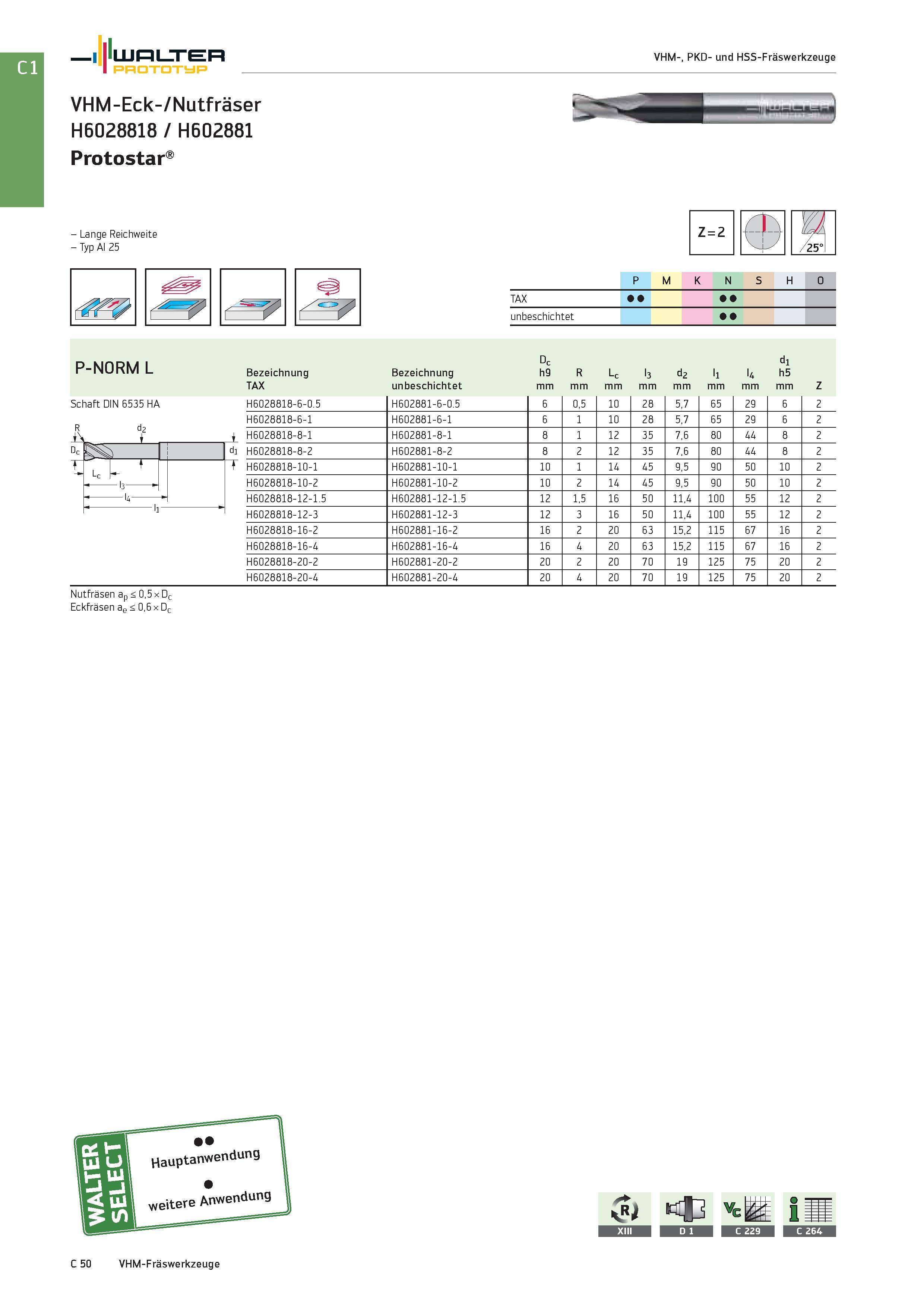

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge VHM-Eck-/Nutfräser H6028818 / H602881 Protostar - Lange Reichweite - Typ Al 25 Z = 2 P M S z K H O TAX unbeschichtet P-NORM L Schaft DIN 6535 HA di Bezeichnung Bezeichnung h9 R Lc l3 d2 li l4 h5 TAX unbeschichtet mm Z H6028818-6-0.5 H602881-6-0.5 6 0,5 10 28 5,7 65 29 6 2 H6028818-6-1 H602881-6-1 6 1 10 28 5,7 65 29 6 2 H6028818-8-1 H602881-8-1 8 1 12 35 7,6 80 44 8 2 H6028818-8-2 H602881-8-2 8 2 12 35 7,6 80 44 8 2 H6028818-10-1 H602881-10-1 10 1 14 45 9,5 90 50 10 2 H6028818-10-2 H602881-10-2 10 2 14 45 9,5 90 50 10 2 H6028818-12-1.5 H602881-12-1.5 12 1,5 16 50 11,4 100 55 12 2 H6028818-12-3 H602881-12-3 12 3 16 50 11,4 100 55 12 2 H6028818-16-2 H602881-16-2 16 2 20 63 15,2 115 67 16 2 H6028818-16-4 H602881-16-4 16 4 20 63 15,2 115 67 16 2 H6028818-20-2 H602881-20-2 20 2 20 70 19 125 75 20 2 H6028818-20-4 H602881-20-4 20 4 20 70 19 125 75 20 2 Eckfräsen ae < 0,6 x Dc D C 50 VHM-Fräswerkzeuge
