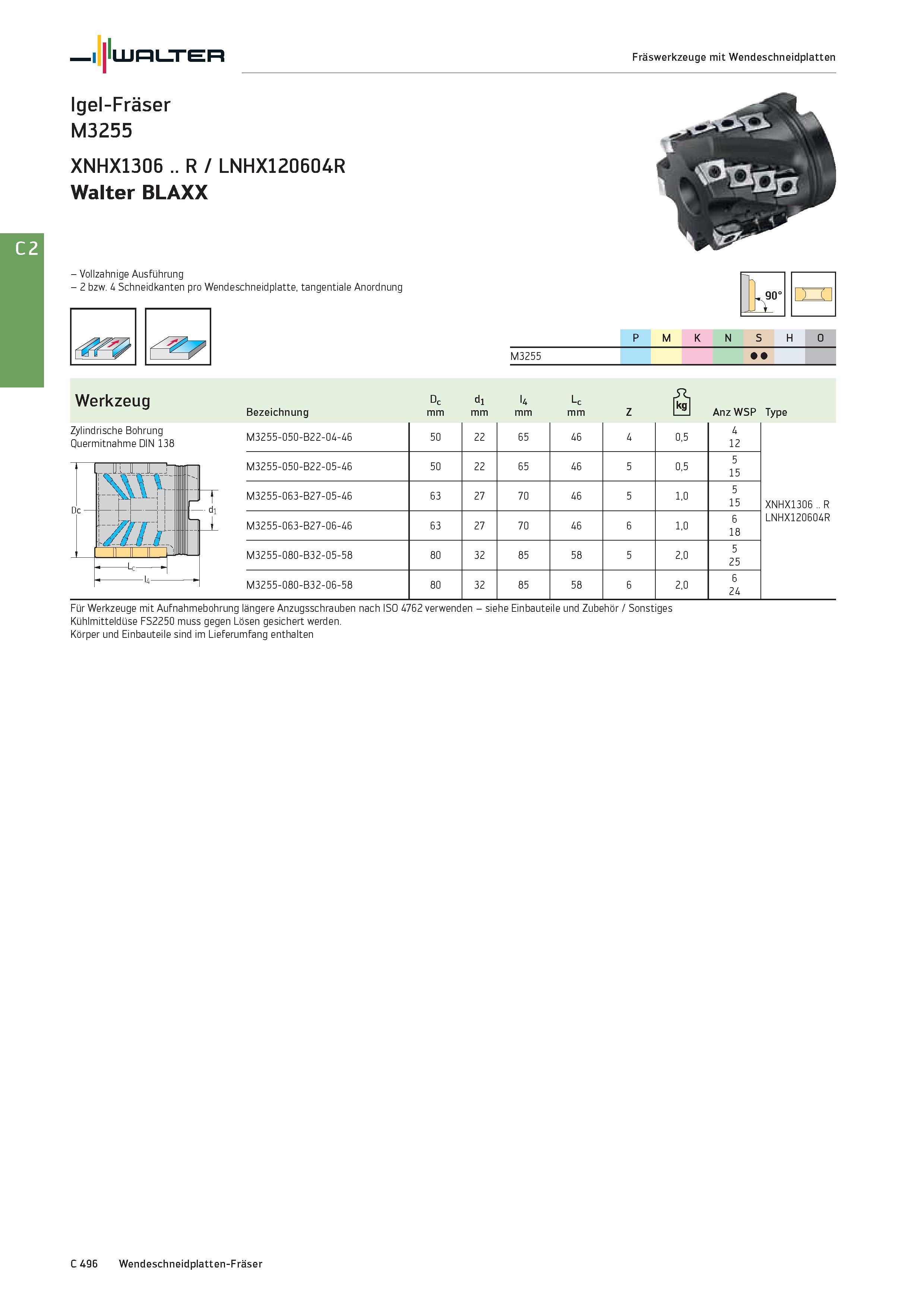

Walter Fräswerkzeuge mit Wendeschneidplatten Igel-Fräser M3255 XNHX1306 .. R / LNHX120604R Walter BLAXX - Vollzahnige Ausführung - 2 bzw. 4 Schneidkanten pro Wendeschneidplatte, tangentiale Anordnung Werkzeug Zylindrische Bohrung Quermitnahme DIN 138 I P M K N S H O M3255 Bezeichnung Dc mm di mm l4 mm Lc mm Z ö Anz WSP Type M3255-050-B22-04-46 50 22 65 46 4 0,5 4 12 M3255-050-B22-05-46 50 22 65 46 5 0,5 5 15 M3255-063-B27-05-46 63 27 70 46 5 1,0 5 15 XNHX1306 .. R M3255-063-B27-06-46 63 27 70 46 6 1,0 6 18 LNHX120604R M3255-080-B32-05-58 80 32 85 58 5 2,0 5 25 M3255-080-B32-06-58 80 32 85 58 6 2,0 6 24 Für Werkzeuge mit Aufnahmebohrung längere Anzugsschrauben nach ISO 4762 verwenden - siehe Einbauteile und Zubehör / Sonstiges Kühlmitteldüse FS2250 muss gegen Lösen gesichert werden. Körper und Einbauteile sind im Lieferumfang enthalten C 496 Wendeschneidplatten-Fräser
