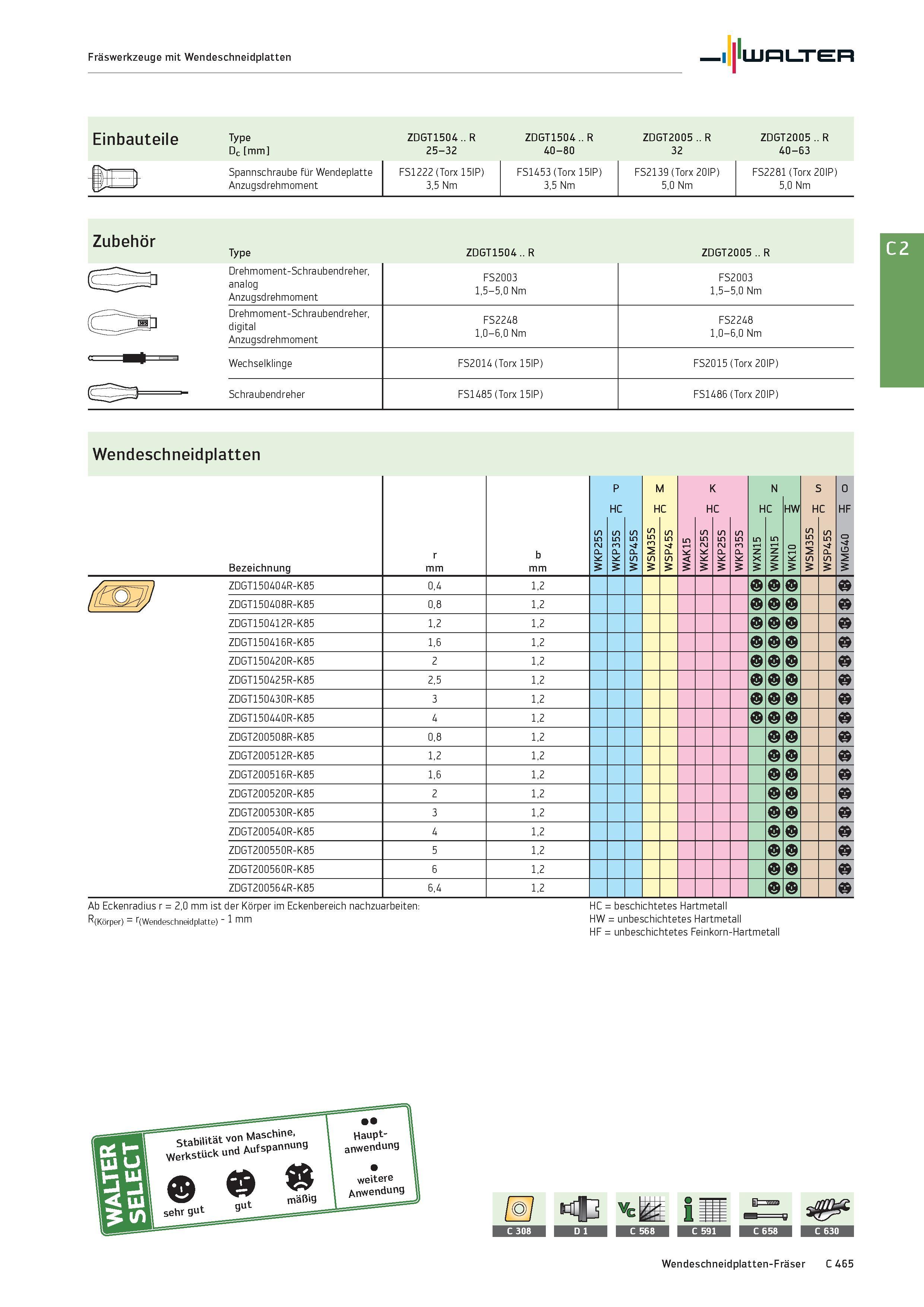

Fräswerkzeuge mit Wendeschneidplatten Walter Einbauteile Type ZDGT1504 .. R ZDGT1504 .. R ZDGT2005 .. R ZDGT2005 .. R Dc mm 25-32 40-80 32 40-63 1 1 Spannschraube für Wendeplatte FS1222 (Torx 15IP) FS1453 (Torx 15IP) FS2139 (Torx 20IP) FS2281 (Torx 20IP) ll T Anzugsdrehmoment 3,5 Nm 3,5 Nm 5,0 Nm 5,0 Nm Zubehör Type ZDGT1504 .. R ZDGT2005 .. R Drehmoment-Schraubendreher, analog Anzugsdrehmoment Drehmoment-Schraubendreher, digital Anzugsdrehmoment Wechselklinge Schraubendreher FS2003 1,5 5,0 Nm FS2248 1,0 6,0 Nm FS2014 (Torx 15IP) FS1485 (Torx 15IP) FS2003 1,5-5,0 Nm FS2248 1,0-6,0 Nm FS2015 (Torx 20IP) FS1486 (Torx 20IP) Wendeschneidplatten Bezeichnung r mm b mm P HC M HC K HC N HC HW o 1-H K 5 S HC O HF o ID M s S in rj P W S in m P 5 S in P S 5 S in m 2 S 5 S in P S 5 in 1-H K % S m K 5 S m f>j P K 5 S m m P K 5 m l-H z X m l-H z N 5 S in m 2 S 5 S in P S 5 1 ZDGT150404R-K85 0,4 1,2 inQHy ZDGT150408R-K85 0,8 1,2 ZDGT150412R-K85 1,2 1,2 ZDGT150416R-K85 1,6 1,2 ZDGT150420R-K85 2 1,2 ZDGT150425R-K85 2,5 1,2 ZDGT150430R-K85 3 1,2 ZDGT150440R-K85 4 1,2 ZDGT200508R-K85 0,8 1,2 b ZDGT200512R-K85 1,2 1,2 b ZDGT200516R-K85 1,6 1,2 b ZDGT200520R-K85 2 1,2 b ZDGT200530R-K85 3 1,2 b ZDGT200540R-K85 4 1,2 b ZDGT200550R-K85 5 1,2 b ZDGT200560R-K85 6 1,2 b ZDGT200564R-K85 6,4 1,2 b Ab Eckenradius r = 2,0 mm ist der Körper im Eckenbereich nachzuarbeiten: HC = beschichtetes Hartmetall R(Körper) = r(Wendeschneidplatte) - 1 mm HW = unbeschichtetes Hartmetall HF = unbeschichtetes Feinkorn-Hartmetall
