2166 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.C454

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. C454 2166 DEU Lab2u

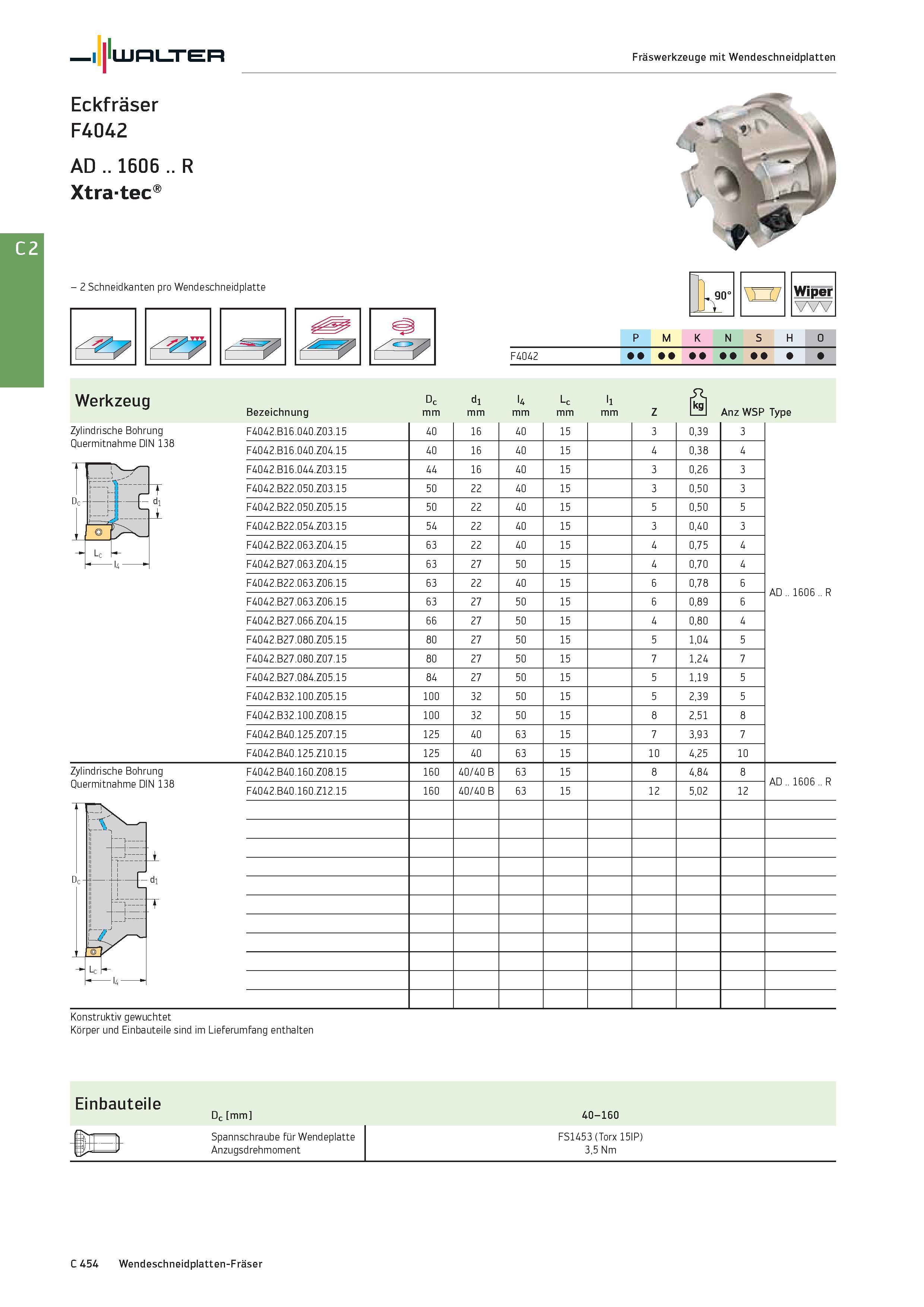

Walter Fräswerkzeuge mit Wendeschneidplatten Eckfräser F4042 AD .. 1606 .. R Xtratec - 2 Schneidkanten pro Wendeschneidplatte Zylindrische Bohrung Quermitnahme DIN 138 1 -jyi t di 1 1 - ,Lc - Wiper P M K N S H O Werkzeug Dc di l4 Lc li kgl - Bezeichnung mm Z LlJ Anz WSP Type F4042.B16.040.Z03.15 40 16 40 15 3 0,39 3 AD .. 1606 .. R F4042.B16.040.Z04.15 40 16 40 15 4 0,38 4 F4042.B16.044.Z03.15 44 16 40 15 3 0,26 3 F4042.B22.050.Z03.15 50 22 40 15 3 0,50 3 F4042.B22.050.Z05.15 50 22 40 15 5 0,50 5 F4042.B22.054.Z03.15 54 22 40 15 3 0,40 3 F4042.B22.063.Z04.15 63 22 40 15 4 0,75 4 F4042.B27.063.Z04.15 63 27 50 15 4 0,70 4 F4042.B22.063.Z06.15 63 22 40 15 6 0,78 6 F4042.B27.063.Z06.15 63 27 50 15 6 0,89 6 F4042.B27.066.Z04.15 66 27 50 15 4 0,80 4 F4042.B27.080.Z05.15 80 27 50 15 5 1,04 5 F4042.B27.080.Z07.15 80 27 50 15 7 1,24 7 F4042.B27.084.Z05.15 84 27 50 15 5 1,19 5 F4042.B32.100.Z05.15 100 32 50 15 5 2,39 5 F4042.B32.100.Z08.15 100 32 50 15 8 2,51 8 F4042.B40.125.Z07.15 125 40 63 15 7 3,93 7 F4042.B40.125.Z10.15 125 40 63 15 10 4,25 10 F4042.B40.160.Z08.15 160 40/40 B 63 15 8 4,84 8 AD .. 1606 .. R F4042.B40.160.Z12.15 160 40/40 B 63 15 12 5,02 12 Zylindrische Bohrung Quermitnahme DIN 138 Konstruktiv gewuchtet Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Dc mm 40-160 Spannschraube für Wendeplatte FS1453 (Torx 15IP) Anzugsdrehmoment 3,5 Nm C 454 Wendeschneidplatten-Fräser
